飞行控制器

飞行控制器（FC，Flight Controller）负责读取传感器、执行状态估计和控制算法、管理通信与安全状态，并向执行器输出命令。

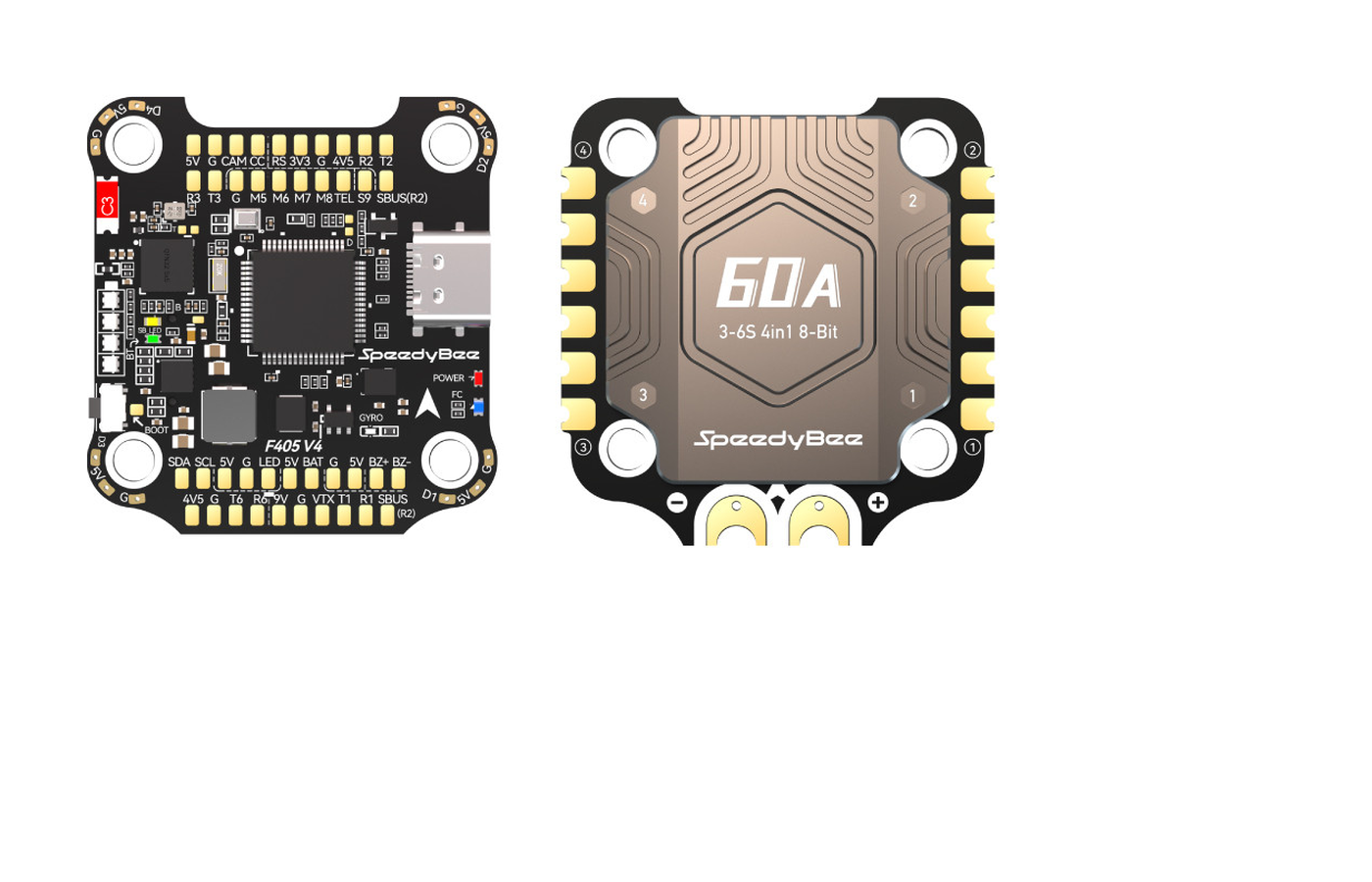

飞控与四合一电子调速器实物

外观示例：左侧为飞控，右侧为四合一电子调速器。图片来源：SpeedyBee F405 V4套装。仅用于识别部件，不构成型号推荐。

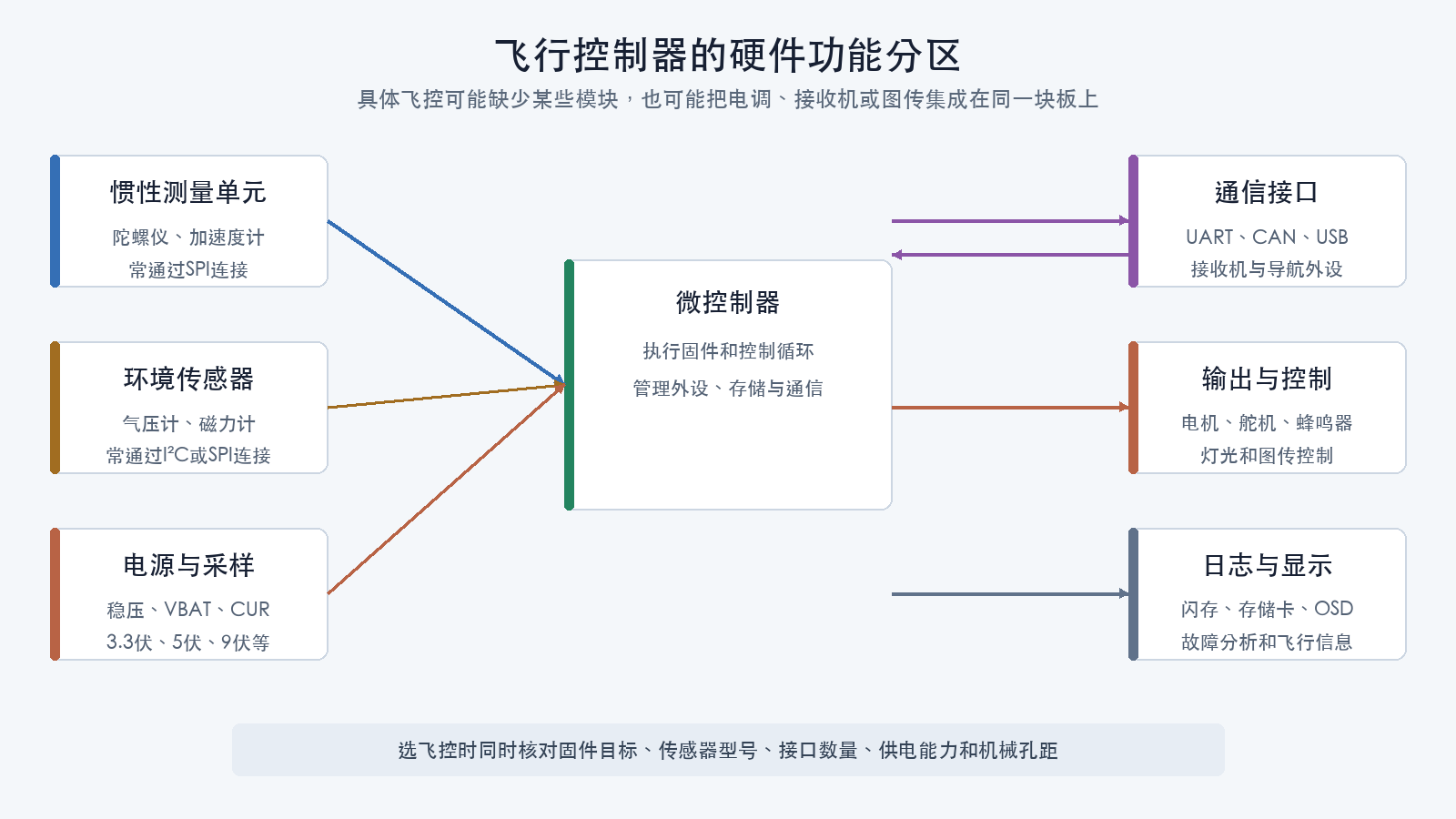

飞控硬件功能分区

微控制器不是唯一性能指标

微控制器（MCU，Microcontroller Unit）执行飞控固件。规格中常见处理器系列、主频、存储容量和封装。

处理器型号更高不自动代表整块飞控更适合。实际还受以下因素影响：

  • 固件是否存在正式板级目标；
  • 惯性测量单元及其总线；
  • 电源质量；
  • 电路板布局；
  • 可用接口；
  • 存储和日志能力；
  • 驱动与维护状态。

不能只根据“F4、F7、H7”等营销简称判断完整能力。

惯性测量单元

惯性测量单元（IMU，Inertial Measurement Unit）通常包含陀螺仪和加速度计，是角速度控制和姿态估计的核心传感器。

需要核对：

  • 具体芯片型号和硬件版本；
  • 与处理器之间使用串行外设接口还是其他总线；
  • 采样率和量程；
  • 驱动是否被目标固件支持；
  • 传感器安装方向；
  • 板卡防振方式；
  • 是否存在多个惯性测量单元及切换机制。

同一飞控型号可能因元器件停产而更换惯性测量单元，固件最低版本也可能随之变化。采购时不能只看产品名称。

气压计和磁力计

气压计用于相对高度估计，但并非所有飞控都集成。磁力计在高电流和铁磁材料附近容易受干扰，因此很多小型飞控不集成磁力计，而是把它放在外部导航模块上。

是否需要这些传感器取决于飞行模式和任务。存在传感器不代表对应导航功能一定可用。

存储与日志

黑匣子日志可能存放在：

  • 板载闪存；
  • MicroSD存储卡；
  • 外部记录设备。

核对容量、写入速率、存储介质位置和固件支持。没有足够日志能力会降低后续振动、控制和故障分析能力。

通信接口

UART

通用异步收发器（UART，Universal Asynchronous Receiver/Transmitter）常用于：

  • 遥控接收机；
  • 卫星导航；
  • 图传控制；
  • 遥测电台；
  • 外部计算机。

需要统计真正可用的完整TX/RX端口，并确认是否已经被板载蓝牙、接收机或其他功能占用。

其他通信总线

  • 内部集成电路总线（I²C，Inter-Integrated Circuit）常连接磁力计、气压计等低速外设；
  • 串行外设接口（SPI，Serial Peripheral Interface）常连接惯性测量单元、存储器和显示芯片；
  • 控制器局域网（CAN，Controller Area Network）适合具有地址、错误检测和较长线缆需求的智能外设。

焊盘存在不等于固件已经启用相应驱动。

通用串行总线

通用串行总线（USB，Universal Serial Bus）用于配置、日志访问或固件恢复。核对：

  • 连接器类型；
  • 数据功能是否完整；
  • 是否支持设备固件升级模式；
  • 连接器位置是否会被机架遮挡；
  • 供电时USB与电池电源如何共存。

输出与板载功能

按任务核对：

  • 电机或舵机输出数量；
  • 蜂鸣器和可编程灯光；
  • 模拟视频屏幕叠加显示；
  • 摄像头切换；
  • 图传电源开关；
  • 电压、电流和模拟信号采样；
  • 安全开关或外部按钮。

“有焊盘”不能说明输出电压、驱动方式或最大电流，必须查针脚定义。

电源系统

飞控可能接受：

  • 动力电池电压；
  • 来自电调的稳压5伏；
  • 独立稳压器输出；
  • USB供电。

需要分别核对：

  • 最大输入电压；
  • 5伏、9伏等稳压输出的持续和峰值电流；
  • 3.3伏焊盘允许电流；
  • 图传或外设电源能否由软件开关控制；
  • 电压和电流采样比例；
  • 多路电源能否同时接入。

不能把标有5V的所有焊盘都当成同一方向和同一电流能力。

固件目标与硬件版本

板级目标描述固件如何映射具体硬件，包括：

  • 处理器；
  • 传感器；
  • 引脚；
  • 定时器；
  • 串口；
  • 存储；
  • 电机输出；
  • 默认安装方向。

同一处理器不代表可以刷入任意同处理器固件。错误目标可能导致传感器、输出和电源控制失效。

采购前应查到：

  • 固件项目的正式目标名称；
  • 支持的最低版本；
  • 当前硬件版本所用传感器；
  • 官方目标或板级配置仍在维护；
  • 恢复刷写方法。

机械安装

核对：

  • 安装孔距和孔径；
  • 胶套与螺钉规格；
  • 飞控箭头和可配置方向；
  • USB、存储卡和按钮位置；
  • 上下板净空；
  • 焊点与碳纤维绝缘；
  • 导线拉力和插头固定。

飞控防振不是越软越好。过度晃动、导线拉扯和松动都会引入低频运动。

一个规格阅读示例

以Holybro Kakute H7为例，官方页面同时给出微控制器、惯性测量单元、气压计、UART数量、稳压输出、电池输入、安装孔距和多个固件目标。这说明选飞控需要横跨计算、传感器、接口、电源、机械和固件六个维度，而不是只看处理器。

该产品在不同版本中使用过不同惯性测量单元，官方还明确了对应固件最低版本。类似的版本差异必须写入BOM。

采购前检查

  • 固件目标和最低版本明确；
  • 硬件版本及惯性测量单元明确；
  • UART、I²C、CAN和输出数量满足需求；
  • 板载功能没有占用计划中的端口；
  • 输入电压和各路稳压输出满足预算；
  • 电压、电流采样方式与电调匹配；
  • 孔距、外形、USB和存储卡位置可安装；
  • 有官方针脚图、原理图或完整接线说明；
  • 有可执行的恢复刷写方法。

检查理解

  1. 为什么不能只根据处理器系列选择飞控？
  2. 同名飞控为什么需要记录硬件版本？
  3. UART数量为什么不能只数焊盘标签？
  4. 固件目标解决什么问题？
  5. 飞控稳压输出为什么需要汇总外设功耗？
