仿真、测试、调试与安全回滚¶

飞控测试不是“刷进去能启动，再试飞看看”。正确顺序是先用低成本、可重复、不会产生动力的环境排除问题，再逐级增加真实硬件和物理风险。

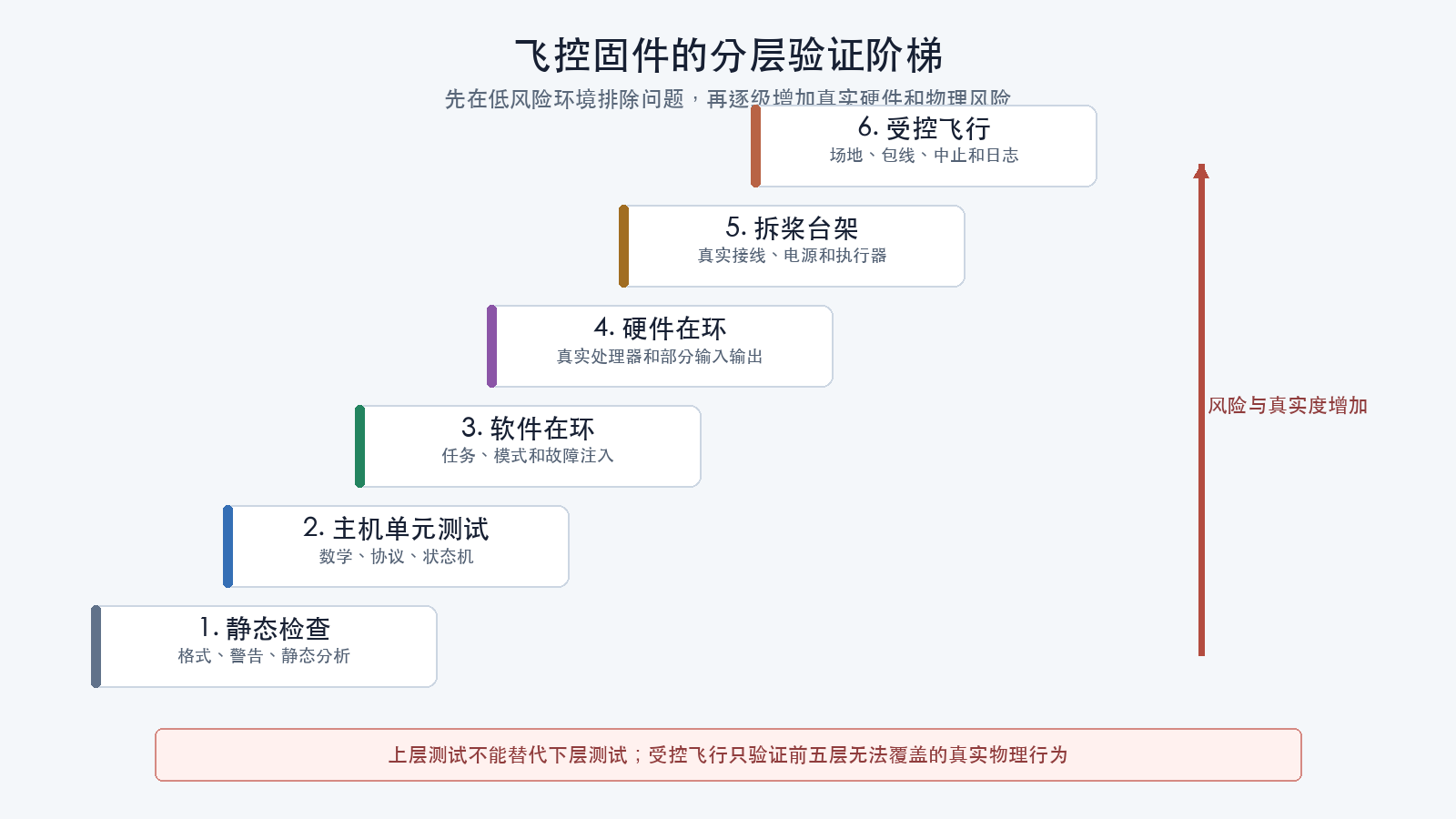

飞控固件分层验证阶梯

六层验证¶

1. 静态检查¶

检查：

编译警告；
格式和代码规范；
静态分析；
未定义行为；
越界和空指针；
单位和类型；
未使用或不可达代码；
依赖和许可证变化。

静态检查不能证明运行时正确，但能用较低成本排除一类缺陷。

2. 主机端单元测试¶

适合验证：

数学函数；
协议解析；
参数范围和迁移；
滤波器；
坐标变换；
控制器边界；
故障状态机。

测试应覆盖正常值、边界值、无效值、溢出、非数值和状态切换。

3. 软件在环¶

软件在环（SITL，Software In The Loop）让飞控逻辑在主机系统上与仿真模型交互，适合：

自动任务；
模式切换；
参数行为；
失联和传感器故障；
回归场景；
批量自动化。

软件在环通常不会真实复现处理器时序、总线电气、电源、缓存和全部驱动行为。

4. 硬件在环¶

硬件在环（HITL，Hardware In The Loop）或硬件环仿真让真实飞控硬件运行固件，由仿真器提供传感器或环境反馈。

它可以增加对真实处理器、调度、输入输出和部分驱动的覆盖，但测试能力取决于具体注入边界。只把姿态数据发给飞控，不代表已经验证真实IMU总线。

5. 拆桨台架¶

在真实接线和供电条件下验证：

启动和恢复；
传感器方向；
接收机和失联；
电压、电流和温度；
电机编号和方向；
输出范围；
日志完整性；
看门狗和故障上报。

必须拆除螺旋桨。软件界面中的“电机测试”按钮不会消除物理风险。

6. 受控飞行¶

只验证前五层无法覆盖的空气动力、振动、真实链路和整机行为。需要：

合法、隔离且有足够缓冲区的场地；
明确测试卡；
受控飞行包线；
观察员和中止条件；
基线与修改版对照；
完整日志；
每次只增加有限风险。

软件在环和硬件在环不能互相替代¶

能力	SITL	HITL	拆桨台架	受控飞行
算法逻辑	强	强	中	强
自动化回归	强	中	弱	弱
真实处理器时序	弱	强	强	强
真实传感器总线	通常无	取决于注入边界	强	强
电源和接线	无	部分	强	强
空气动力和振动	模型	模型	无	强
人身和财产风险	低	低至中	中	高

表中的“强”表示相对覆盖能力，不代表单次测试已经充分。

PX4 v1.17.0的可执行测试路线¶

以下命令在已经完成可执行基线构建后运行：

目标	命令或操作	通过标准	失败后
工作区完整	`git status --short`	只有本次预期修改	停止并识别额外差异
文本差异	`git diff --check`	无空白错误，退出码0	修正后重跑
主机测试	`make tests`	全部测试结束且退出码0	保留第一个失败用例和日志
启动SITL	`make px4_sitl sihsim_quadx`	出现`pxh>`且无启动错误	保留完整构建与启动输出
核对版本	`ver all`	报告与固定基线一致	停止，检查目录和构建缓存
运行示例	`hello start`	出现`hello`、五次`Doing work...`和`goodbye`	检查构建注册与源码差异
读取主题	`listener vehicle_acceleration 5`	返回5个带时间戳样本	检查仿真、主题名称和发布者
退出	`shutdown`	进程正常退出	记录卡死位置

make tests验证主机测试集合，不能代替SITL；SITL使用主机调度，不能据此声明目标微控制器满足实时期限。

构建或SITL异常时的固定检查¶

先把证据放在源码目录之外，避免污染git status：

EVIDENCE_DIR="../px4-evidence/$(date +%Y%m%d-%H%M%S)"
mkdir -p "$EVIDENCE_DIR"
pwd | tee "$EVIDENCE_DIR/pwd.txt"
git rev-parse --show-toplevel | tee "$EVIDENCE_DIR/root.txt"
git rev-parse HEAD | tee "$EVIDENCE_DIR/head.txt"
git status --short | tee "$EVIDENCE_DIR/status.txt"
git submodule status --recursive | \
  tee "$EVIDENCE_DIR/submodules.txt"

捕获测试输出和真实退出码：

set -o pipefail
make tests 2>&1 | tee "$EVIDENCE_DIR/make-tests.log"
TEST_STATUS=${PIPESTATUS[0]}
printf 'tests_exit=%s\n' "$TEST_STATUS" | \
  tee "$EVIDENCE_DIR/make-tests.exit"

先查看第一条失败，而不是只看最后一屏：

rg -ni -m 20 \
  "error|failed|failure|traceback|ninja: build stopped|no such file" \
  "$EVIDENCE_DIR/make-tests.log"

如果没有匹配结果，直接查看日志开头和结尾：

sed -n '1,80p' "$EVIDENCE_DIR/make-tests.log"
tail -n 80 "$EVIDENCE_DIR/make-tests.log"

如果修改后的SITL仍显示旧文字，依次确认：

pwd
git rev-parse HEAD
git status --short
rg -n "learning-build: read-only diagnostic v1" \
  src/examples/hello/hello_main.cpp

只有在保存日志、确认源码差异后，才隔离明确的SITL构建目录：

BUILD_DIR="build/px4_sitl_default"
test -f "$BUILD_DIR/CMakeCache.txt" || exit 1
mv "$BUILD_DIR" \
  "$EVIDENCE_DIR/px4_sitl_default.failed"
git submodule update --init --recursive
make px4_sitl sihsim_quadx

这样既强制重新生成该目标，又保留旧构建供比较。PX4的distclean会反初始化子模块并清理部分忽略文件，不应在包含开发数据的工作副本中作为普通排障步骤；也不得使用git clean -fdx或手工删除不明目录替代。重新构建后问题仍存在时，回到日志中的第一条错误，不继续叠加修改。

故障注入怎么开始¶

在SITL控制台先执行：

failure help

只使用该固定版本帮助中实际列出的命令和组件。每个故障场景先写出：

注入对象：
注入类型：
预期检测时间：
预期状态变化：
预期执行器动作：
恢复条件：
需要保存的日志：

若帮助中没有对应注入能力，应编写测试替身或使用更高一层测试环境，不要把“没有观察到故障”解释为测试通过。

故障注入¶

至少考虑：

传感器停止更新；
时间戳跳变或样本延迟；
总线超时和错误；
GNSS丢失或跳点；
磁力计不一致；
遥控链路丢失；
数据链中断；
电池低电压；
参数损坏；
存储写入失败；
CPU过载；
执行器饱和或失效；
系统重启。

故障注入必须定义预期检测时间、状态转换、输出动作、日志证据和恢复条件。

调试证据的优先级¶

推荐顺序：

可重复步骤；
版本和配置；
状态与错误码；
时间戳日志；
任务和资源统计；
断言与崩溃转储；
调试器断点和内存检查；
示波器或逻辑分析仪；
受控故障注入。

大量打印不是可靠的第一选择。它可能改变时序、填满缓冲区并掩盖原问题。

使用调试器¶

GNU调试器（GDB，GNU Debugger）配合SWD或联合测试行动小组接口（JTAG，Joint Test Action Group）可用于：

停止在异常位置；
查看调用栈；
检查寄存器和内存；
设置断点和观察点；
解析硬故障；
下载或恢复固件。

在实时控制任务中暂停处理器会冻结输出和看门狗状态。连接真实动力系统时不得随意断点调试。

建立恢复路径¶

通用恢复步骤无法替代具体板卡文档，因为恢复按键、USB标识、引导加载程序、闪存地址和调试接头都可能不同。刷写前必须把下表填写为可执行值：

项目	必须记录
正常上传	完整命令、端口、成功输出
进入引导模式	按键、跳线、上电顺序或命令
设备识别	USB标识、串口名称或调试探针
应用镜像	文件、目标、提交和SHA-256
引导镜像	官方文件、版本和适用板卡
SWD/JTAG	接头针脚、电压、工具和配置
擦写地址	仅使用目标板官方内存布局
参数恢复	备份文件、版本和导入验证
成功标志	启动信息、版本、传感器和通信
停止条件	身份不符、供电异常或校验失败

例如，只有在真实硬件已确认属于px4_fmu-v5_default目标时，正常上传命令才可以写为：

make px4_fmu-v5_default upload

官方示例的成功输出包括Erase、Program、Verify达到100%，随后Rebooting。若设备不能进入现有引导加载程序，就必须改用该板卡官方恢复说明和正确SWD接线；不能猜测闪存地址，也不能把FMUv5命令套到相似板卡。

恢复流程必须实际演练。只保存一个文件名而没有对应版本、地址和操作步骤，不算恢复方案。

测试卡模板¶

字段	内容
目标	本次只验证什么
基线	固件、提交、参数和硬件
改动	补丁或配置差异
环境	仿真模型、台架或场地
前置条件	拆桨、限流、区域和人员
步骤	可重复操作
期望结果	数值范围、状态和时限
中止条件	何时立即停止
证据	日志、波形、录像和校验值
恢复	回到已验证基线的方法

发布门禁¶

所有新增代码经过评审；
基线和修改版测试使用相同场景；
自动测试可重复运行；
时序、闪存、内存和日志开销在预算内；
参数和消息兼容性已验证；
失效与恢复路径有证据；
板级目标和硬件版本明确；
没有跳过的高风险未知项；
受控飞行没有超出预先批准的包线；
发布产物、源码和测试记录能够对应。

检查理解¶

软件在环为什么不能证明真实总线和电源正确？
硬件在环的覆盖范围为什么取决于注入边界？
大量打印为什么可能改变原始故障？
调试器断点为什么不能在带真实动力的系统中随意使用？
什么条件满足后才算具有可执行的恢复路径？
