启动流程、源码架构与数据流¶
读飞控源码时，不应从目录名猜功能，也不应从某个控制函数孤立地开始。更可靠的方法是同时追踪启动顺序、运行时调度和一条完整数据链。
在常见Arm Cortex-M目标上，主栈指针（MSP，Main Stack Pointer）给出当前主栈位置，向量表偏移寄存器（VTOR，Vector Table Offset Register）指定异常和中断向量表位置。具体处理器可能采用不同机制。

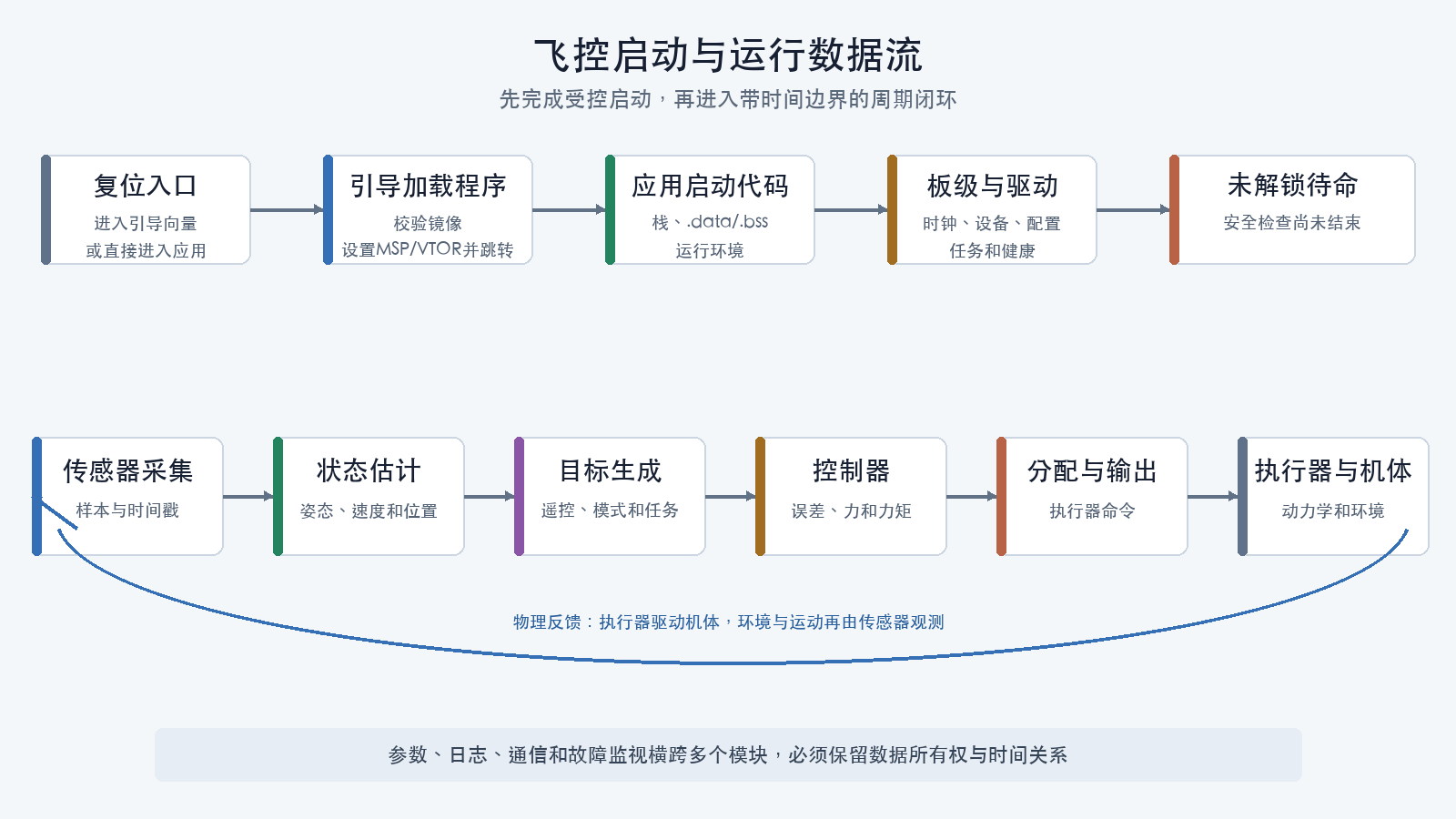

从复位到可运行系统¶
存在引导加载程序时，典型嵌入式启动链可能包含：
- 处理器复位后读取引导加载程序的向量表并进入其复位处理程序；
- 引导加载程序完成自身所需的最小启动初始化；
- 引导加载程序检查升级条件、板级标识和应用镜像；
- 选择有效应用后，设置应用所需的主栈指针和向量表偏移；
- 跳转到应用镜像的复位处理程序；
- 应用启动代码初始化自己的栈、数据段、未初始化数据段和运行环境；
- 应用建立芯片时钟、板级引脚、总线、存储和通信；
- 探测或启动传感器与执行器驱动；
- 加载并校验参数；
- 创建任务、调度表或消息通道；
- 启动状态估计、控制和日志模块；
- 进入未解锁状态并等待健康条件满足。
没有独立引导加载程序时，复位向量可以直接指向应用复位处理程序。具体处理器对主栈指针、向量表偏移和跳转状态的要求必须以芯片架构和项目实现为准。
不同项目会合并、调整或跳过其中部分阶段。实时操作系统上的飞控可能由启动脚本拉起多个模块；紧凑型固件可能在一个主循环中按调度表执行任务。
引导加载程序与应用固件¶
引导加载程序（Bootloader）和飞控应用通常是不同产物。
引导加载程序可能负责：
- 初始化最少量硬件；
- 进入USB、串口或其他升级模式；
- 校验应用镜像；
- 决定从哪个地址启动应用；
- 提供失败恢复入口。
应用固件负责正常飞控功能。刷写地址、分区、板级标识或镜像格式错误，可能覆盖引导加载程序或让设备无法启动。
在修改链接脚本、闪存分区或启动代码前，必须确认恢复方式不依赖正在修改的同一条路径。
三种常见组织方式¶
单主循环与协作式调度¶
多个任务在一个主循环中按周期或事件运行。代码结构紧凑，但任一任务阻塞都可能拖延后续任务。
实时操作系统任务¶
实时操作系统（RTOS，Real-Time Operating System）可以提供任务、优先级、信号量、队列和定时机制。它不会自动保证实时性；优先级、锁、栈和最坏执行时间仍需设计和测量。
模块与消息总线¶
模块通过发布订阅或队列交换数据。模块边界清晰，但必须管理消息时间戳、队列深度、丢包、更新率和数据生命周期。
一个项目也可能同时使用以上三种方式。
用一条数据链理解源码¶
以陀螺仪角速度到电机命令为例，建立追踪表：
| 阶段 | 需要找到的对象 | 必须确认 |
|---|---|---|
| 设备驱动 | 原始寄存器或总线帧 | 量程、字节序、读取时间 |
| 驱动输出 | 带时间戳的物理量 | 单位、轴方向、有效标志 |
| 校准与滤波 | 偏置、比例和滤波状态 | 初始化与更新条件 |
| 状态估计 | 姿态或角速度状态 | 坐标系和延迟 |
| 目标生成 | 遥控或导航目标 | 模式、限幅和单位 |
| 控制器 | 误差与控制输出 | 周期、饱和和积分处理 |
| 控制分配 | 各轴需求到执行器 | 几何、优先级和限幅 |
| 输出驱动 | 协议帧或脉宽 | 通道映射、更新率和失效值 |
只找到同名变量不够。还要确认它在什么线程、以什么频率、由谁拥有、何时有效。
区分控制面和数据面¶
- 控制面：参数修改、模式切换、解锁、任务命令和固件升级；
- 数据面：传感器样本、估计状态、执行器指令、遥测和日志。
控制面通常低频，但权限和状态转换风险高；数据面可能高频，重点是时序、带宽和一致性。把配置消息直接当成实时控制数据，或允许任何通信端口无条件修改安全参数，都会破坏边界。
如何定位源码入口¶
先使用项目自身的构建文件和符号搜索：
rg "main\\(|setup\\(|init\\(" .
rg "scheduler|work_queue|task" .
rg "publish|subscribe|message|topic" .
rg "actuator|mixer|control_allocation|motor" .
搜索结果只是候选入口。继续从调用者、构建条件和板级配置确认该文件是否真的进入目标产物。
PX4 v1.17.0的可执行追踪例子¶
本专题使用SITL默认启用的hello示例说明“源码存在”如何变成“运行时命令”：
Kconfig是源自Linux内核生态的配置语言和菜单系统，PX4用它声明功能开关及依赖；它不是运行时参数。
| 证据 | 路径或命令 | 证明什么 |
|---|---|---|
| 源文件 | src/examples/hello/hello_main.cpp |
定义应用入口和只读输出 |
| 任务实现 | src/examples/hello/hello_start.cpp |
定义start、stop和status命令 |
| 模块构建 | src/examples/hello/CMakeLists.txt |
px4_add_module()注册模块和源文件 |
| 功能开关 | src/examples/hello/Kconfig |
定义EXAMPLES_HELLO |
| SITL目标 | boards/px4/sitl/default.px4board |
CONFIG_EXAMPLES_HELLO=y启用模块 |
| 构建 | make px4_sitl sihsim_quadx |
生成并启动包含该模块的SITL |
| 运行 | 在pxh>输入hello start |
入口被注册并能够执行 |
成功时控制台出现hello、五次Doing work...和goodbye。若命令不存在，应按上表从板级配置反向检查，不能只反复清理和重编译。
同一版本中，可以按下列目录继续追踪多旋翼主链：
src/modules/sensors
→ src/modules/ekf2
→ src/modules/mc_att_control
→ src/modules/mc_rate_control
→ src/modules/control_allocator
这些目录是v1.17.0的阅读入口，不表示每条数据都由目录顺序直接调用。PX4模块主要通过uORB主题交换数据，仍需结合订阅、发布、时间戳和目标配置确认实际路径。
反向确认编译关系¶
一个源文件存在，不代表当前目标会编译它。应查看：
- 构建清单；
- 条件编译宏；
- 目标功能裁剪；
- 链接映射文件；
- 运行时模块列表；
- 日志或调试输出。
画出自己的架构图¶
读完目标项目后，应能够画出：
并在旁边标出参数、日志、通信和故障监视如何跨越这些模块。无法画出数据所有权和时间关系时，不应直接重构控制链。
检查理解¶
- 引导加载程序和应用固件分别负责什么？
- 为什么实时操作系统不能自动保证实时性？
- 源文件存在为什么不代表它进入了目标固件？
- 沿数据链阅读源码时必须记录哪些契约？
- 控制面和数据面的主要风险有什么不同？
