首次限流通电与装配交付¶

首次通电是一次受控电源试验，不是“插电看会不会冒烟”。测试前要定义电压、正常启动行为、预期静态电流、限流策略、观察点、停止条件和断电手段。

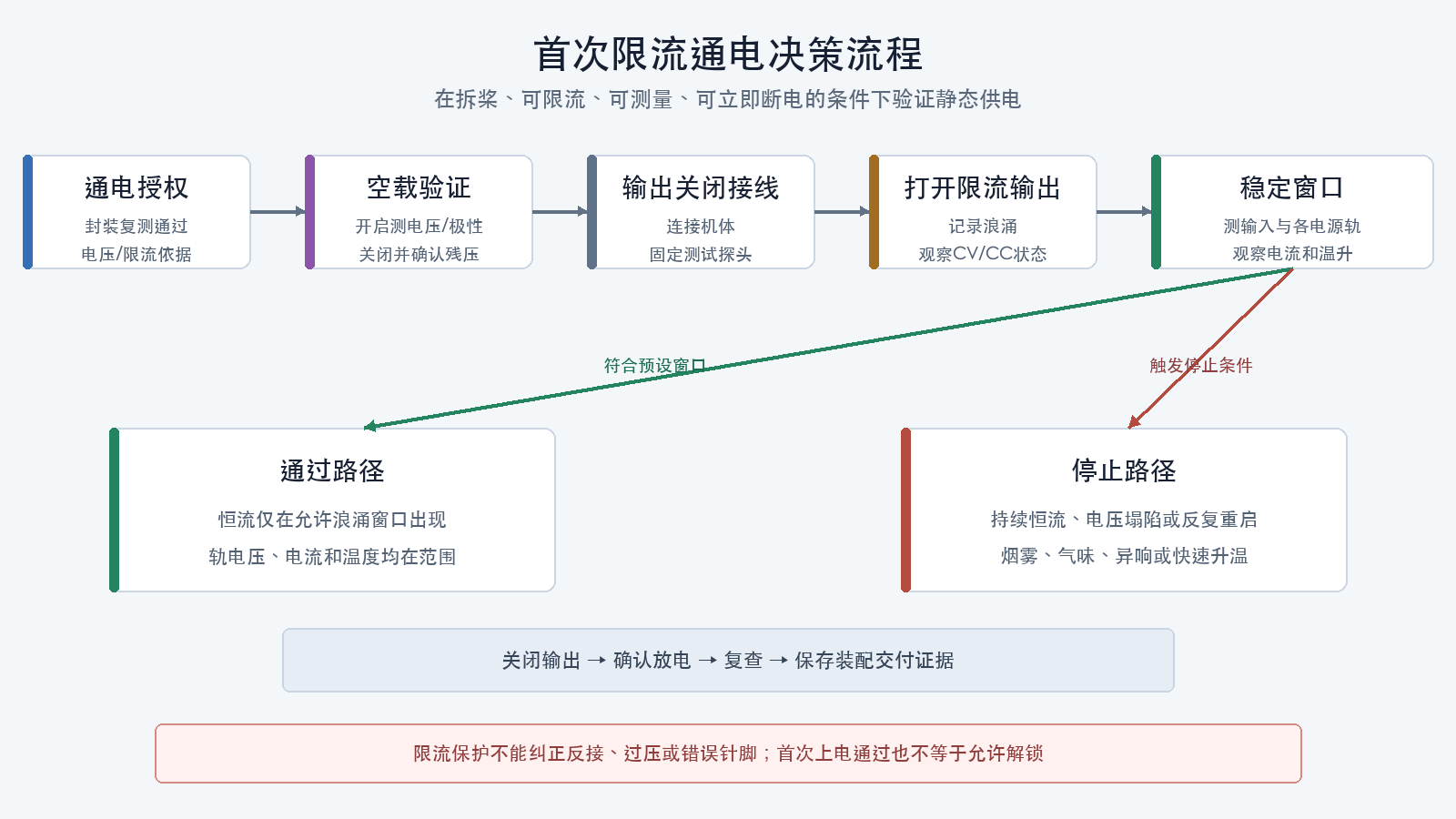

首次限流通电决策流程

本篇的结束边界¶

本篇只证明：

在不安装螺旋桨的条件下，机体能以受限能量启动；
主输入极性正确；
关键稳压轨电压在允许范围；
没有可见烟雾、异常气味、异常声音或快速温升；
静态输入电流和限流状态得到记录；
断电后没有发现新损伤。

本篇不执行：

固件刷写；
端口配置；
传感器校准；
接收机绑定；
电机编号、转向或协议测试；
舵机和其他执行器动作；
解锁；
安装螺旋桨。

通电前授权卡¶

以下项目全部有证据才能上电：

项目	证据	通过条件
螺旋桨	工位和整机照片	未安装且不在机体旁
BOM与硬件版本	装配基线	与设计一致
机械预装	螺钉、净空、维护和电池保持载荷记录	无“待验证”关键项
竣工连接表	逐线记录	无未决关键项
电子设备安装	位置、方向、距离、天线、视场和散热记录	无物理安全缺陷；暂定项已列入后续验证清单
断电检查	测试矩阵	全部关键项通过
最终封装	封装放行表和封装后断电复测	与封装前基线一致
输入电压	电源树和部件资料	在所有已连接设备允许范围
极性	连接器和量测记录	电源端与机体端一致
预期启动电流	各负载资料或分段基线	已定义范围与持续时间
限流策略	电流范围、输出电容、响应时间、过冲和恢复验证	适合输入电压、启动负载和故障耐受
射频设备	天线/假负载和散热	满足具体设备要求
量测点	照片或图纸	可安全接触且不会滑针短路
停止条件	书面清单	操作者无需临时判断
断电方式	电源输出开关、电子开关或额定负载开关	可立即操作且具备目标直流电压/电流分断能力

“应该没问题”不属于证据。

普通电池连接器只有在制造商明确给出相应直流带载分断能力时，才可作为带载开关。否则先用额定开关关闭电流，确认输出关闭后再分离连接器。

选择首次电源¶

可调限流台式电源¶

这是本篇可直接执行的默认路线。

优点：

可准确设置输出电压；
可设置和显示电流限制；
可观察恒压/恒流状态；
通常可以先接线后远程打开输出；
能保存或记录启动曲线的设备更有利于分析。

检查其：

最大电压覆盖目标输入；
电流能力覆盖正常启动；
限流响应时间、过冲和工作模式适合负载；
输出电容在故障时释放的能量可接受；
输出关闭时是否真正隔离；
导线、接头和防反接措施；
是否会在负载回灌时异常。

串联限流装置¶

由灯泡、电阻、自恢复保险丝、电子保险丝或商品模块构成的装置，其行为不同。需要知道：

允许输入电压；
冷态和热态电阻；
保持、限制或跳闸电流；
响应时间；
正常负载下压降；
故障后的恢复方式；
能否承受电容充电和反复插拔。

灯泡亮度只能作为该装置和该负载的现象，不是通用电流测量。本篇后续“设置、空载验证、关闭输出、接机体、再次开启”的步骤只适用于带可控输出的限流电源。

使用被动串联限流器时，必须另有一个位于电池与限流器之间、具备目标直流带载分断能力的开关，并用受控负载预先验证串联装置的压降、限制电流、响应、温升和故障恢复。项目还要单独编写接线、开断和量测步骤。没有这些条件时，不得使用电池加被动限流器执行首次通电。

直接使用动力电池¶

动力电池能在短路时提供很大电流。首次通电不应把“手快拔插头”作为主要保护。只有在已完成限流验证、项目程序明确并具备适当保护后，才进入不受首次限流器约束的后续测试。

限流值不是固定的一安培¶

限流电流应满足两个方向：

高于正常启动浪涌和稳定静态电流
低于导线、连接器和器件在保护响应时间内允许的故障电流

电流和能量不能直接比较。即使稳态限流值较低，台式电源输出电容、测试线电感和控制环响应仍可能在限流建立前产生过冲。故障前可释放的电容储能为：

E = 1/2 × C_output × V²

还要结合峰值电流、持续时间、供电线阻抗和被测设备的耐受边界。电源或限流器应通过制造商动态指标，或由具备能力的人员使用电子负载和示波器验证其短路响应、过冲、恢复方式及输出关闭行为。不能在无人机上直接短路验证。

若正常启动范围与故障保护范围没有可用间隔，或电源输出储能已经可能造成不可接受损伤，就不能靠一个简单电流旋钮区分正常和故障，应：

分段给电；
暂时断开高功耗外设；
使用更快的电子保护；
监测更细的启动波形；
按设备厂商程序测试。

输入电容充电、稳压器软启动、计算模块启动和图传发射都可能产生浪涌。限流过低会让电源进入恒流、输出电压塌陷，导致设备反复重启；这是假故障，也可能给设备带来额外应力。

限流过高则失去保护意义。必须记录设定依据，不复制其他整机的数值。

启动窗口如何取得¶

按以下优先级建立每个上电阶段的电压、电流、时间和温度窗口：

当前硬件版本的数据手册、启动时序和厂商测试程序；
同一硬件、同一固件状态和相同外设组合的合格参考样件波形；
各负载最大静态电流之和，用于估算稳定电流上界，但不用于替代浪涌数据；
先在制造商允许的独立供电方式下测试单个模块，再逐个增加负载并保存基线。

温度停止值应低于器件、连接器、导线和绝缘的最低允许温度，并包含测量误差与热惯性余量。静态通电时间应受最差散热部件限制。

如果某个不可分离组件没有任何启动数据、合格样件或厂商测试方法，就无法仅凭本专题推导安全限流值；该组件保持不通电，交由具备电源完整性测试能力的人员建立边界。

设定输入电压¶

首次电压必须：

位于所有已连接输入的允许范围；
模拟计划使用的电池工作条件；
不超过满充和瞬态设计边界；
考虑限流器和导线压降。

不要从零缓慢升压，除非所有设备明确允许这种上电方式。部分稳压器在欠压区可能反复启动或工作异常。也不要为“更安全”使用低于设备最低输入的电压。

如果项目需要验证整个电池范围，应制定分阶段测试；本篇只完成一个有依据的首次工作点。

射频和散热准备¶

通电前：

视频发射机连接匹配的天线或规定假负载；
接收机天线接头完全插合；
高功率电台使用独立供电时仍纳入电源树；
图传和稳压器周围有资料要求的散热；
静态测试持续时间不超过无飞行气流条件下的允许范围；
能在不触碰带电电路的情况下观察温度。

不能假设软件会在启动后自动把图传保持在安全低功率。

测试连接¶

电源与机体完全断开，电源输出关闭；
设置电压、限流值、过压保护和计划允许的最长输出时间；
空载打开电源输出；
用万用表在电源输出端验证极性和实际电压，同时确认电源显示正常；
关闭输出，并用万用表确认测试线端电压已经下降到安全连接水平；
使用带防误插和绝缘的测试线连接机体；
拉力由连接器和夹具承担，不由PCB焊盘承担；
预先把电压探头固定到测试点；
万用表红表笔确认在VΩ端口并选择直流电压；
不把手持探针放在密集焊盘上等待上电；
一人操作额定断电开关，复杂系统可由另一人观察，但职责要明确。

严禁把万用表设为电流挡后并联跨接电源轨。电流挡的低阻通路会形成短路。输入电流优先由台式电源、串联电流传感器或正确串联且满足量程的测量方案获得。

分段上电¶

若硬件允许，按风险由低到高分段：

不接外设，仅验证飞控允许的独立供电方式；
断电；
验证允许独立工作的电源模块或BEC；
断电；
接入飞控、电源模块和电子调速器；电机保持无螺旋桨且不发送任何执行器命令；
断电；
逐步接入接收机、GNSS和其他低功耗外设；
断电；
最后接入图传、计算模块和其他高功耗设备；
每一步更新预期电流和限流设定。

分段顺序必须尊重多路电源和信号线寄生供电规则。如果设备不允许在缺少某外设或某电源轨时启动，按其手册调整。

不能在输出开启时随意插拔外设。

首次上电步骤¶

1. 输出前最后检查¶

螺旋桨未安装；
机体稳定放置在不可燃表面；
周围没有导电工具和松散螺钉；
电源电压、限流和极性正确；
天线、散热和量测点准备完成；
急停或输出开关可达；
记录设备已经开始采样；
操作者不跨越带电区域。

2. 打开输出¶

打开后同时观察：

电源处于恒压（CV，Constant Voltage）还是恒流（CC，Constant Current）；
输出电压是否达到设定；
输入电流峰值和稳定值；
飞控、电调和外设指示灯；
蜂鸣器或启动声音；
是否有烟雾、火花、异常气味和机械声音；
关键部件温度变化。

电调启动音只说明部分供电和电机相路可能响应，不证明电机编号、转向、协议或全部功率级正确。

3. 应用启动时间窗¶

为每个阶段按“启动窗口如何取得”一节预先定义：

允许浪涌持续时间；
稳定静态电流范围；
允许恒流状态持续时间；
关键轨建立时间；
最大静态通电时间；
温度停止阈值。

这些值来自部件资料、分段基线或受控样件。没有值时，缩小接入范围并先建立基线。

4. 测量关键电源轨¶

在不移动临时线束的情况下读取：

主输入端实际电压；
飞控输入；
5伏、9伏、3.3伏等可用测试点；
高功耗外设输入；
电源模块测量输出按需检查。

通过条件不是“接近标签值”，而是落在负载和器件允许范围内，并考虑仪表误差和线路压降。

5. 按计划断电¶

即使一切正常，也在预定时间结束：

关闭电源输出；
确认输入电流归零；
断开机体连接；
等待并确认电容安全放电；
检查温升、气味、变色和松动；
重新执行受影响的断电检查。

不要为了“再看一会儿”让缺乏气流的图传长时间工作。

立即断电条件¶

出现以下任一现象，立即关闭输出：

电源极性或电压显示与预期不符；
超过允许浪涌时间后仍持续恒流；
输出电压持续塌陷或设备反复重启；
输入电流超过预定上限；
烟雾、异常气味、火花或爆裂声；
任一器件快速升温或超过其停止阈值；
指示灯或启动行为与资料矛盾；
线束、接头或焊点发热；
射频天线或假负载松脱；
量测探头滑移或测试连接不稳定。

断电后不要立即触摸疑似故障器件。先隔离电源、确认储能释放并记录现象。

出现烟雾、喷气、火花、爆裂或明火时，仅在无需靠近危险区域时操作额定断电开关；随后撤离、隔离周边并按现场应急方案联系应急服务。不要在故障后立即拔普通连接器，也不要再次上电“确认问题”。事故后的电池、线束和机载电子组件进入隔离与失效分析，未经书面处置不得复用。

异常排查¶

持续恒流或电压塌陷¶

可能原因：

短路或反接；
限流值低于正常浪涌；
输入导线或限流器压降过大；
某负载启动失败并反复重试；
BEC输出过载；
多路电源回灌。

处理：

断电；
保存电压、电流和时间记录；
检查限流设定依据；
分段断开负载；
重做对应断电检查；
不直接提高限流直到“能启动”。

主输入正常但低压轨缺失¶

检查：

稳压器输入是否到达；
使能或开关状态；
输出是否被短路；
负载是否超过能力；
连接器针脚；
该轨是否本来需要软件或外部控制开启。

不在不了解控制逻辑时跨接使能脚。

指示灯正常但某外设无反应¶

指示灯只证明有限状态。检查实际输入电压、地、信号线和设备启动条件，不在本专题通过配置软件掩盖硬件接线问题。

装配交付包¶

首次限流通电通过后，保存：

身份与版本¶

最终BOM；
厂商、型号、硬件版本和序列号；
资料链接和核验日期；
任何替代件和批准依据。

机械¶

六面整机照片；
电机螺钉长度；
关键扭矩和防松材料；
飞控和传感器方向；
电池位置和重心范围；
天线和线束固定点。

电气¶

竣工电源树；
逐线连接表；
连接器观察面与Pin 1；
焊点和压接照片；
断电检查矩阵；
返工记录。

首次通电¶

电源型号；
输出电压；
电流限制；
输出电容、限流响应和过冲证据；
限流装置类型；
启动峰值、持续时间和稳定电流；
各电源轨实测值；
通电持续时间；
温度观察；
指示灯和声音；
异常和处理；
测试日期与操作者。

交付到首次配置专题的状态¶

装配交付标签应明确写：

04组装与接线静态验收：通过
螺旋桨：未安装
固件与参数：未在本专题验证
传感器校准：未完成
电机编号与转向：未验证
执行器动作：未测试
主动力回路额定负载压降与温升：未测试，首次解锁前必须完成
安装暂定项：逐项列出磁干扰、振动、射频、散热或视场验证
解锁：禁止

主动力导线、连接器、焊点和压接即使通过导通与静态上电，也可能在额定负载下出现压降和过热。该测试需要受控动力台架和单独的安全程序，不在本专题的静态首次通电中完成，但必须作为首次解锁前的硬门禁保留。

这防止“已经通电”被误解为“主动力链已验证”或“已经可以飞”。

最终放行条件¶

检查理解¶

为什么首次限流值不能统一设为1安？
限流过低为什么会让正常设备看起来像故障？
为什么不能从零缓慢升压作为通用安全方法？
万用表电流挡为什么不能并联测量电源轨？
电调启动音为什么不能证明电机映射正确？
首次通电通过后，为什么仍不能安装螺旋桨或解锁？
装配交付包中为什么要区分设计连接表和竣工状态？
