定位、航向、导航与任务异常

地图轨迹偏移、悬停漂移、朝错误方向返航或任务点执行异常，可能来自传感器测量、坐标与高度基准、状态估计、导航控制、任务文件或安全状态机。地图截图只展示最终结果，不能定位最早异常层。

本节按“测量、估计、控制、任务、安全动作”分层，先验证坐标和状态语义，再决定是否需要仿真、地面或飞行复现。

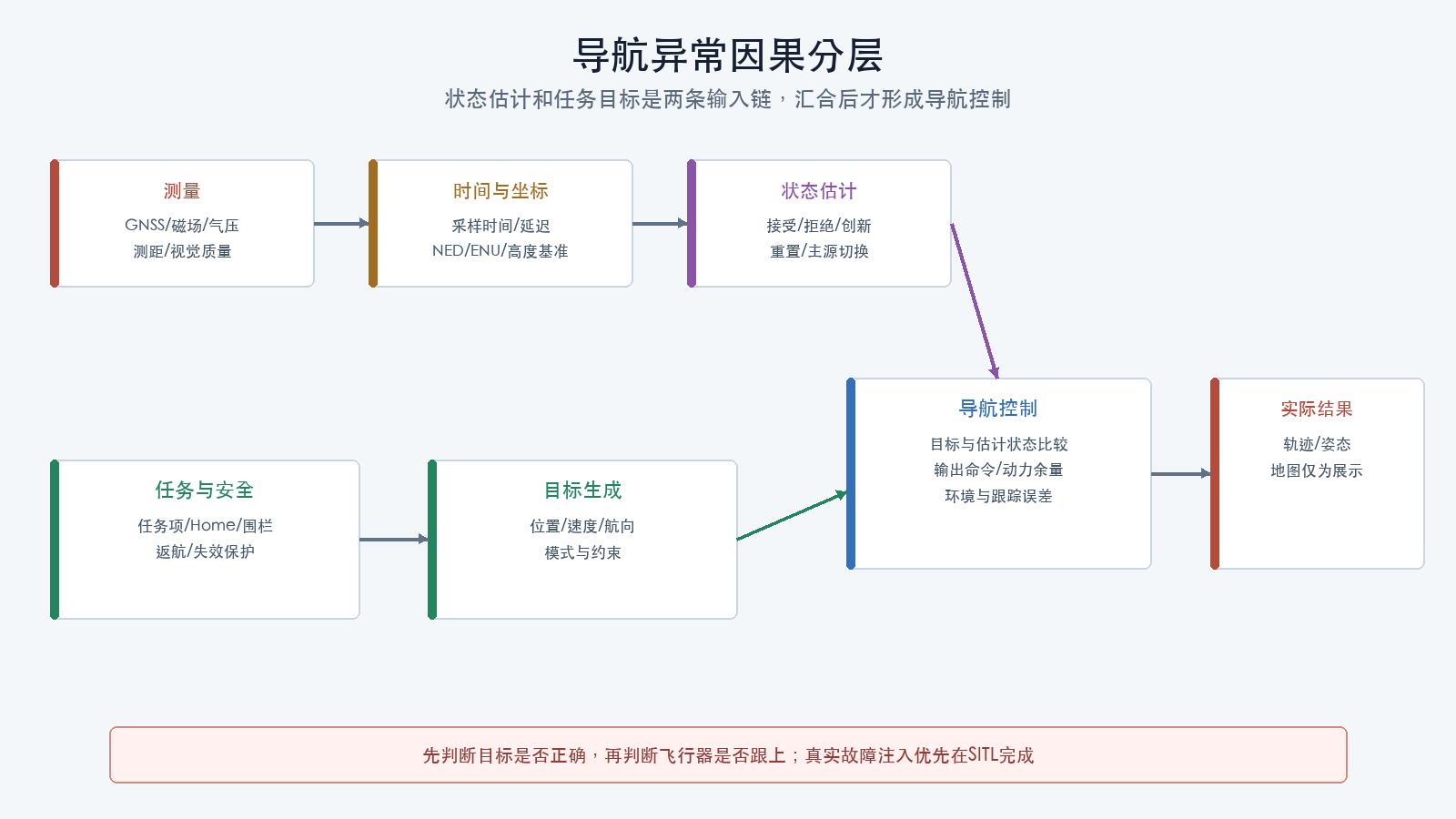

导航异常因果分层

前提条件

  • 已完成证据保全和日志质量门禁；
  • 已保存原始任务、地理围栏、返航点、参数和地面站日志；
  • 已知坐标系、高度基准、磁北/真北和时间基准；
  • 已固定全球卫星导航系统（GNSS，Global Navigation Satellite System）、磁力计、气压计、测距和视觉定位传感器身份；
  • 地理位置、任务和视频数据按敏感信息管理；
  • 任何导航异常后的飞行批准保持阻断；
  • 优先使用SITL重放任务和状态机，不直接在真实飞行中复现。

五层因果结构

层级 关键问题 典型证据
测量 传感器实际测到了什么 GNSS、磁场、气压、测距、视觉质量
时间与坐标 数据是否在正确时间和参考系 时间戳、坐标转换、高度与航向基准
估计 飞控接受并融合了什么 创新、一致性、重置、主源切换
导航控制 目标与估计状态如何形成控制命令 位置/速度/航向目标和实际
任务与安全 为什么产生这个目标或动作 任务项、模式、围栏、失效保护和返航逻辑

从最上层的“飞行器去了哪里”直接修改最下层传感器参数，会混淆问题。

先定义现象

定位异常

  • 水平位置跳变；
  • 速度不合理；
  • 卫星数量或质量下降；
  • 多定位源切换；
  • 地图轨迹整体偏移；
  • 定位有效状态反复变化。

航向异常

  • 静止时航向漂移；
  • 加油门时航向变化；
  • 机头方向与地图不一致；
  • 航向源切换；
  • 返航初始方向错误。

高度异常

  • 地面高度不为零；
  • 气压高度随气流或温度变化；
  • GNSS高度与气压高度长期偏差；
  • 测距失效后高度跳变；
  • 高度基准混用。

任务异常

  • 上传、下载或执行的任务版本不一致；
  • 跳过、重复或提前切换任务项；
  • 速度、航向或高度命令不符合预期；
  • 围栏、返航、低电量或失联动作覆盖任务；
  • 操作者接管或模式切换改变任务。

坐标与高度基准

必须明确：

  • 纬度经度使用的坐标参考；
  • 本地NED、ENU或其他局部坐标；
  • 海拔、椭球高、相对起飞点高度和离地高度；
  • 磁航向与真航向；
  • 任务点高度相对谁；
  • 地面站显示是否做了地图偏移或单位转换；
  • 日志保存的是原始测量还是估计状态。

两个高度相差固定值可能只是基准不同。未统一参考前不得解释为传感器故障。

定位传感器检查

GNSS

记录：

  • 接收机、天线、固件和配置；
  • 可见与使用卫星信息；
  • 定位类型和质量指标；
  • 水平、垂直速度与精度估计；
  • 差分、实时动态定位（RTK，Real-Time Kinematic）或其他修正状态；
  • 时间同步；
  • 天线视野、遮挡、多径和干扰环境；
  • 若接收机支持，载噪密度比（C/N0，Carrier-to-Noise Density Ratio）、自动增益控制（AGC，Automatic Gain Control）、射频干扰和欺骗检测标志；
  • 原始观测量、多接收机与惯性状态的一致性；
  • RTK基站、网络修正账号、挂载点、数据源身份和修正龄期；
  • 与飞控通信错误。

卫星数量不是定位质量的充分条件。

若位置、时间、速度或多星座数据在缺少合理动力学过程时同步偏移，应把欺骗、恶意或错误修正源列为安全假设。渐进式诱偏也可能保持平滑轨迹、正常定位状态、正常卫星数和看似合理的动力学；没有欺骗告警不能排除欺骗。

怀疑欺骗时：

  • 不把GNSS时间作为可信时间锚；
  • 检查接收机钟差、伪距、多普勒和载波等原始观测量的共模变化；
  • 与独立于GNSS的惯性、视觉、测距、已测量地面基准或独立时间源交叉验证；
  • 同址、同天线环境、共享修正源或共享时钟的多个接收机不视为完全独立证据；
  • 保存原始接收数据和修正源身份，不向共享报告写入密钥。

射频压制、转发或欺骗测试只允许依法在屏蔽环境和专用仪器条件下实施，禁止在开放场地或飞行中注入。

磁力计与航向源

检查：

  • 内置/外置实例和方向；
  • 校准和偏置；
  • 磁场强度与方向一致性；
  • 电流、油门和载荷状态；
  • 高电流线束、电机、磁性紧固件和扬声器等干扰源；
  • 航向源选择和切换。

加油门时航向变化应与电流和磁场同步检查，不通过扩大容差掩盖干扰。

气压计与测距

检查：

  • 气流、光照、温度和安装；
  • 传感器量程与有效范围；
  • 地面零点和温度稳定；
  • 测距表面材质、角度和反射条件；
  • 源切换与失效时的状态连续性。

状态估计检查

对齐：

  • 原始测量；
  • 质量与健康标志；
  • 创新或残差；
  • 接受、拒绝和融合状态；
  • 位置、速度、航向和高度重置；
  • 主估计器或数据源切换；
  • 最终发布状态；
  • 失效保护和模式变化。

传感器报告有效不表示估计器必然接受；估计器拒绝也不证明传感器硬件损坏。

导航控制检查

比较：

  • 任务或模式产生的目标；
  • 位置目标与实际；
  • 速度目标与实际；
  • 加速度、倾角和推力命令；
  • 航向目标与实际；
  • 输出饱和和动力余量；
  • 风、载荷和地形条件。

若目标本身错误，先检查任务、坐标和状态机。若目标正确但实际跟不上，再检查估计、控制、动力和环境。

任务身份

保存：

  • 原始任务文件及摘要；
  • 地面站中的任务版本；
  • 飞控读取回来的任务；
  • 上传时间、操作者和工具版本；
  • 每个任务项的坐标、高度、速度、航向和动作；
  • 返航点、集结点、围栏和安全高度；
  • 任务开始、暂停、继续、跳转和接管事件。

上传成功提示不能证明飞控中的任务与本地文件逐项一致，应下载回读或使用平台提供的校验方式。

固定诊断步骤

  1. 定义异常位置、时间、模式和任务项；
  2. 固定地图、任务、参数和传感器身份；
  3. 统一坐标、航向和高度基准；
  4. 检查原始测量质量和通信；
  5. 检查估计器接受、拒绝、重置和切换；
  6. 比较导航目标与估计状态；
  7. 检查输出饱和、动力和环境；
  8. 检查围栏、失联、电池和其他安全动作；
  9. 写出至少两个跨层假设；
  10. 在SITL重放任务和状态机；
  11. 在拆桨地面验证传感器、任务身份和模式；
  12. 只有无法替代的空气动力或射频问题才申请专项飞行。

典型分流

地图轨迹跳变但机体未突动

若视频和惯性状态平稳，而位置发生阶跃，优先检查定位测量、时间、源切换和估计器重置。

机体偏离但位置估计平滑

检查目标、模式、风、动力余量和控制响应。估计器可能认为飞行器正在按错误目标正常飞行。

加油门后航向偏移

关联电流、磁场、航向创新、源切换和偏航响应。先整改磁场和布线，不通过重新校准掩盖随电流变化的干扰。

返航方向或高度异常

核对：

  • 返航点何时、在何位置建立；
  • 高度参考和爬升策略；
  • 航向与位置是否健康；
  • 触发源和状态机阶段；
  • 围栏与任务是否覆盖动作；
  • 地面站显示与飞控内部目标是否一致。

四平台入口

Betaflight 2026.6.2

Betaflight仍主要用于人工操纵多旋翼，但2026.6.2固定版本已包含高度保持、位置保持、自动驾驶/航点相关运行状态及任务失联逻辑。先核对当前目标、构建选项和实际启用功能，再选择证据：

  • 保存GPS、航向、高度/位置保持、自动任务、失联和GPS救援相关配置；
  • 对齐任务项、模式、Home、定位、航向、导航目标和安全状态；
  • 核对固定版本对卫星、距离、高度、模式和任务失联的前置条件；
  • Blackbox字段能力按实际配置判断；
  • 不把INAV、ArduPilot或PX4的任务/EKF流程套用到Betaflight。

INAV 9.1.0

  • 保存GNSS、磁力计、气压计、导航模式、返航、围栏和任务配置；
  • 使用Blackbox对齐传感器、导航状态、目标、模式和输出；
  • 区分基础姿态健康与导航融合健康；
  • 返航或任务异常先检查Home、航向、高度和安全状态机。

ArduPilot Copter 4.7.1

  • 保存任务、围栏、集结点、参数、DataFlash和地面站日志；
  • 对齐GPS、罗盘、气压、测距、EKF、模式、目标和输出；
  • 检查EKF源选择、创新、重置和失效保护；
  • 使用SITL复现任务和安全逻辑；
  • 参数和消息语义以Copter 4.7.1为准。

PX4 v1.17.0

  • 保存任务、地理围栏、返航设置、参数、事件和ULog；
  • 对齐sensor_gps、估计器状态/创新、vehicle status、导航目标和执行器等实际存在主题；
  • 使用SITL和QGroundControl回读任务；
  • 检查数据链、遥控、电池和位置失效保护是否改变导航动作；
  • 具体主题名和实例以v1.17日志定义为准。

低风险复现

SITL任务重放

  1. 固定固件和参数；
  2. 导入事故任务副本；
  3. 使用相同起点、模式和触发顺序；
  4. 注入单一定位、链路或电池状态；
  5. 记录目标、模式和安全动作；
  6. 与真实事件比较；
  7. 保存仿真版本、世界模型和随机种子。

SITL可验证逻辑，不证明真实GNSS、磁场、风和动力条件。

拆桨地面验证

  • 回读任务与围栏；
  • 检查Home建立条件；
  • 验证传感器实例、方向和质量；
  • 在不移动执行器的条件下验证模式拒绝；
  • 记录外设通信和时间同步；
  • 不通过屏蔽或伪造定位让系统进入可飞状态。

通过标准

  • 坐标、航向、高度和时间基准明确；
  • 任务、围栏、Home和参数身份固定；
  • 测量、估计、导航控制与安全状态机分层；
  • 目标错误与跟踪失败已区分；
  • 传感器质量、估计器接受/重置和模式变化已对齐；
  • 至少两个跨层假设得到检验；
  • SITL或拆桨复现记录完整；
  • 纠正后完成任务回读、状态机和受影响传感器回归；
  • 真实飞行只作为独立批准的最后补证。

本篇通过只表示导航异常在当前仿真、无桨和证据范围内完成分流与回归，不签发装桨、解锁或复飞授权。

停止条件

  • 地理位置或任务数据的访问和脱敏边界不清；
  • 坐标、高度或航向基准无法确认；
  • 关键估计器和任务字段缺失；
  • 需要关闭围栏、失效保护或健康检查；
  • 地面复现可能使执行器动作；
  • 需要在飞行中制造定位丢失、错误Home或错误航向；
  • 同时修改任务、传感器、估计器和安全参数；
  • 发现动力、结构或遥控链路异常。

恢复措施

  1. 撤销临时诊断改动，回到旧批准任务、围栏、参数和传感器配置作差异核对；
  2. 从飞控回读并逐项比较；
  3. 清除仅用于仿真的故障注入；
  4. 在拆桨状态复核Home、模式、任务和失效保护；
  5. 传感器、天线或安装变化至少回退A/B2；
  6. 任务和包线变化回到D3评审；
  7. 若旧基线本身含故障，另建纠正候选；
  8. 事故异常在10关闭前保持阻断。

诊断记录模板

以下分域字段必须与统一证据模型合并使用：

异常位置、时间、模式和任务项：
坐标/高度/航向基准：
任务、围栏与Home身份：
原始定位和质量：
估计器接受、创新、重置和切换：
导航目标与实际：
安全状态机：
H1及反证：
H2及反证：
SITL/地面复现：
纠正与回归：
日志适用性：Q0 / Q1 / Q2 / Q3
因素清单（逐项填写角色、证据状态、证据索引、反证和纠正状态）：
残余限制：
当前飞行批准：阻断 / 部分恢复 / 恢复
批准范围、批准人与到期条件：

检查理解

  1. 为什么地图轨迹截图不足以定位导航根因？
  2. 如何区分目标错误和飞行器无法跟踪正确目标？
  3. 卫星数量为什么不是GNSS质量的充分条件？
  4. 加油门后航向变化时为什么要关联电流？
  5. SITL任务复现通过后，哪些真实条件仍未证明？
