滤波配置与噪声延迟权衡¶

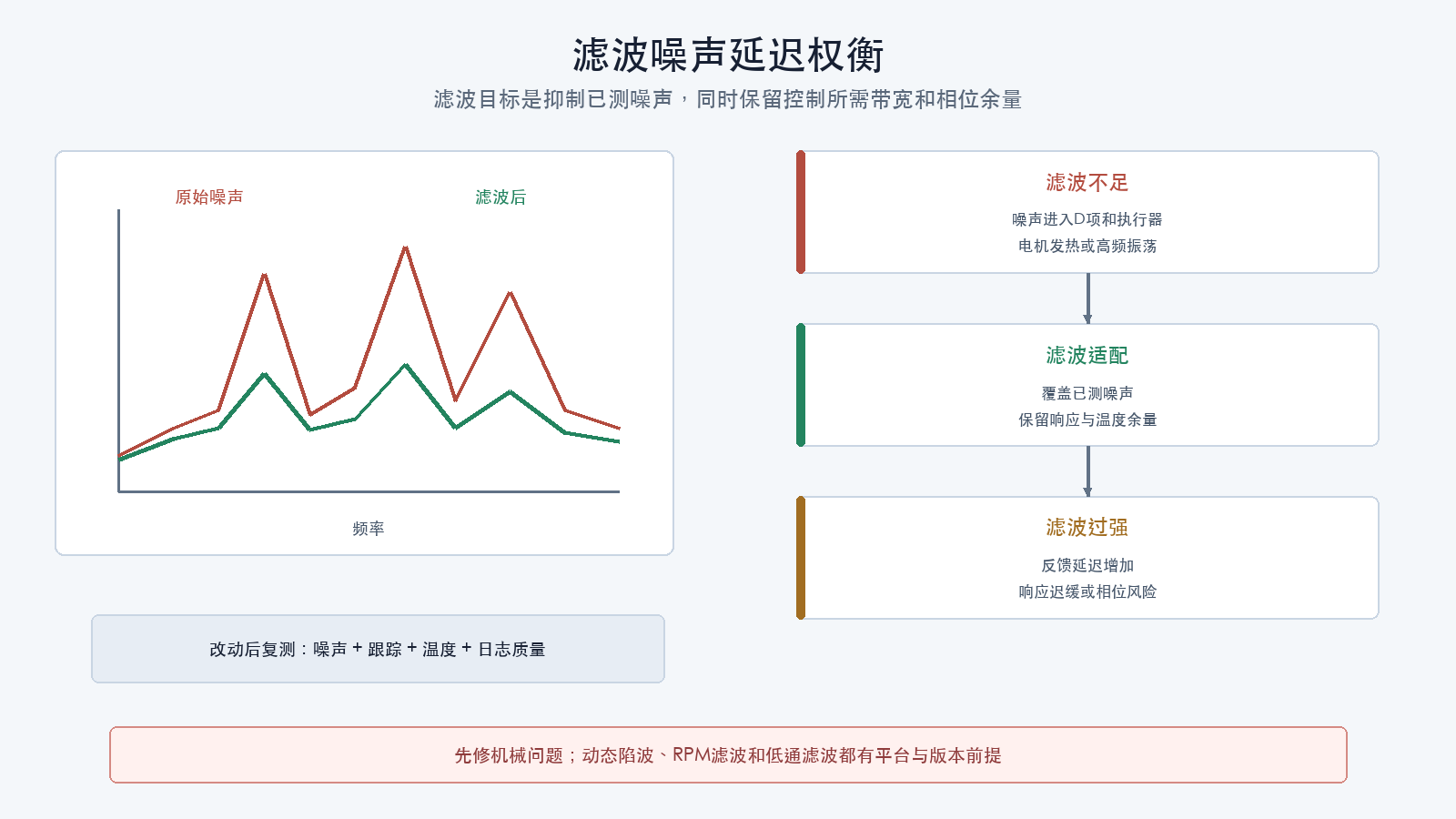

滤波的作用是抑制机械整改后仍然存在、且日志能够定位的噪声。滤波越强通常延迟越大；滤波越弱，进入控制器和电机的高频噪声越多。本节不提供可以照抄的截止频率、陷波中心、带宽、谐波数或平台默认值。每个配置必须由当前飞行器的有效日志、硬件能力和短测试结果支持。滤波验证位于比例积分微分控制器（PID，Proportional-Integral-Derivative Controller）与前馈调校之前，两者在本章保持不变。滤波噪声延迟权衡

本章使用的控制循环、采样率、快速傅里叶变换、每分钟转数、数字油门协议和日志丢帧统一按专题术语表解释。

前置门禁¶

进入本节前必须确认： - 已取得获批C层首次飞行和健康基线悬停日志； - 日志文件、字段、时间戳和采样率完整； - dropout没有覆盖分析窗口； - 松动、弯轴、坏桨和轴承问题已经排除； - 飞控软安装没有压实、碰壳或被线束旁路； - 机架、载荷和附件没有未关闭的机械异常； - 电机与电调温度基线已经记录； - 当前配置和恢复配置均可用。 - 本轮D1滤波测试卡已经独立签署，包含授权编号、唯一滤波改动、允许动作、包线、中止条件和批准人。任一机械问题未关闭时，滤波调整状态必须写为阻断。日志采样率不明或dropout位置不明时，禁止根据频谱移动截止频率或陷波。

固定边界¶

本节遵循以下边界： 1. 不改变PID或前馈； 2. 不改变螺旋桨、电机、载荷和软安装； 3. 每次只修改一个滤波机制或一组不可分割参数； 4. 每次只进行预先批准的短测试； 5. 每次落地后立即检查日志； 6. 每次落地后检查各电机和电调温度； 7. 无改善、结果矛盾或温升异常时立即回滚。如果必须更换机械部件，应结束本轮滤波比较，返回机械整改并重建基线。

滤波改变了什么¶

滤波器会改变信号的幅度和相位。幅度衰减决定某个频带被压低多少。相位变化表现为反馈更晚到达控制器，也就是控制延迟增加。控制器面对延迟时更容易： - 追赶已经过去的运动； - 产生过冲； - 在结构共振处积累相位损失； - 需要更保守的控制增益； - 降低快速指令跟随能力。放宽滤波则可能： - 提高响应速度； - 让陀螺仪噪声进入P项； - 让D项放大高频噪声； - 使电机输出快速抖动； - 增加电机和电调温升； - 缩短续航或损坏动力部件。目标不是“滤波最少”或“曲线最干净”，而是在当前机体上保留足够稳定裕度。

常见滤波机制¶

低通滤波¶

低通滤波衰减截止频率以上的成分。降低截止频率通常增强高频抑制，同时增加控制带宽内的相位延迟。如果宽带噪声来自机械碰擦或轴承损伤，继续降低截止频率不是合格整改。

静态陷波¶

静态陷波针对已知、相对固定的窄频带。适用前提： - 峰值可重复； - 中心频率在不同窗口中稳定； - 不是采样伪影； - 机械源已经检查； - 带宽只覆盖必要范围。过宽的陷波会在更大频带引入不必要的相位影响。

动态陷波¶

动态陷波根据频谱估计或其他跟踪信息移动中心频率。它适合跟踪变化的窄带噪声，但受到： - 循环频率； - 计算资源； - 检测窗口； - 最低和最高跟踪范围； - 谐波数量； - 信噪比； - 跟踪错误的共同限制。动态陷波不是机械缺陷探测器，也不能保证每个峰都被正确追踪。

转速跟踪陷波¶

转速跟踪陷波使用电子调速器或转速传感器提供的真实转速。它的证据链包括： - 转速来源受支持； - 每个电机都有连续反馈； - 时间戳与陀螺仪可对齐； - 电机磁极数真实； - 转速换算合理； - 噪声轨迹与基频或谐波对应。其中任何一项不成立，都不能只因为界面显示“已启用”而认定滤波有效。

分清原始信号和处理后信号¶

滤波评估至少需要区分： | 信号 | 用途 | | --- | --- | | 原始或尽量靠前的陀螺仪 | 判断机械与传感器输入噪声 | | 滤波后陀螺仪 | 判断控制器实际接收的噪声 | | D项输入或输出 | 判断微分噪声放大 | | 角速度目标与测量 | 判断延迟和跟踪 | | 电机或执行器输出 | 判断高频控制活动与饱和 | | 电机转速 | 关联旋转基频和谐波 | | 温度 | 验证滤波变化的动力风险 | 只看滤波后信号会隐藏输入噪声。只看原始频谱则不能说明控制器实际承受了多少噪声。

分析窗口¶

使用同一日志中的多个窗口： 1. 起飞前静止段； 2. 稳定悬停段； 3. 小幅滚转段； 4. 小幅俯仰段； 5. 小幅偏航段； 6. D1测试卡明确批准时的短时提高推力段； 7. 动作后恢复段； 8. 着陆前稳定段。起飞和着陆冲击单独标记，不与悬停频谱平均。窗口长度、窗函数、重叠率、坐标范围和单位必须一致。不同配置的图若自动缩放，视觉上更平滑不等于能量更低。

建立候选滤波表¶

对每个待处理噪声填写： | 字段 | 内容 | | --- | --- | | 信号与轴 | 原始/滤波后、滚转/俯仰/偏航 | | 工况 | 悬停、动作、推力区间 | | 频率行为 | 固定、随转速、宽带、间歇 | | 机械状态 | 检查和整改编号 | | 候选机制 | 低通、静态陷波、动态陷波、转速陷波 | | 预期收益 | 哪个频带应降低 | | 延迟风险 | 哪个控制动作可能变慢 | | 温度风险 | 需要比较的测点 | | 回滚 | 参数快照和恢复步骤 | 不能说明目标频带的滤波修改不进入飞行测试。

单变量测试方法¶

测试前¶

保存完整配置；
导出本轮参数差异；
写出唯一变量；
写出预期频谱变化；
写出允许的跟踪变化；
写出温度上限和中止条件；
确认日志容量与实际采样率；
确认天气和载荷与基线可比。

空中¶

使用与基线相同的短动作；
不增加动作幅度；
不同时验证新PID；
发现尖锐振荡立即落地；
发现动力异常立即执行批准的中止动作；
不为填满日志延长飞行。

落地¶

上锁（Disarm）并确认输出停止；
检查每个电机和电调温度；
记录异常气味、声音和松动；
等待日志写入结束；
下载原始日志；
先检查dropout和采样率；
再比较频谱、跟踪和输出；
接受、拒绝或回滚本轮变化。

评估噪声与延迟¶

一次合格比较应同时回答： - 目标噪声峰是否按预期下降； - 非目标频带是否受到影响； - 原始噪声是否变化； - 滤波后噪声是否变化； - 目标到响应的时间关系是否变差； - 过冲和衰减是否变化； - 电机高频输出活动是否变化； - 输出饱和是否变化； - 电机和电调温度是否变化； - 结果是否能在第二次短测试复现。

噪声下降但响应明显滞后，不是自动通过。

响应更快但电机温升、声音或高频输出恶化，也不是通过。

Betaflight 2026.6.2¶

固定使用2026.6.2版本输出、配置导出和对应分析工具。

Blackbox门禁¶

默认1/4表示PID loop的四分之一，不是固定Hz；
必须根据实际PID loop计算有效记录频率；
Blackbox设备在很多硬件上可能为NONE；
设备为NONE时没有可用于调校的机载Blackbox证据；
日志解析错误或采样信息不明时禁止调滤波。

RPM滤波门禁¶

RPM滤波要求： - 支持且已正确配置的双向DShot； - 每个电子调速器都有可信返回； - 电机真实磁极数已核对； - 转速值连续且数量级合理； - 错误率和丢失情况符合项目标准； - 频谱轨迹能与转速关联。

磁极数不得按机型猜测，也不得照抄其他机体配置。

错误磁极数会使陷波跟踪错误频率。

动态陷波门禁¶

当PID loop低于2 kHz时，Betaflight动态陷波禁用。

这时不得在报告中把动态陷波写成“正在保护系统”。

需要先确认实际循环频率、任务负载和当前功能状态，再解释滤波后频谱。

不得为了启用动态陷波盲目提高循环频率；处理器负载、陀螺仪能力和输出协议同样是门禁。

INAV 9.1.0¶

固定使用9.1.0发布版、对应配置器和版本化配置导出。

INAV提供静态、动态、转速相关和其他滤波机制，但“功能存在”不代表当前机体全部需要启用。

约1/32的日志频率只有较低时间分辨率，官方说明不足以诊断振动或PID问题。

进行滤波判断前应确认： - Blackbox字段包含分析所需原始数据； - 记录比例足以覆盖目标频带； - 存储或串口没有造成关键丢帧； - 加速度计噪声没有被忽略； - 导航控制尚未用于掩盖基础姿态问题。

INAV多旋翼应先得到稳定的基础PID与Level表现，再调导航PID；当前阶段仍只完成滤波，不进入导航增益。

ArduPilot Copter 4.7.1¶

官方调校过程是： 1. 准备； 2. initial flight； 3. 评估； 4. 设置notch； 5. manual或QuikTune； 6. AutoTune； 7. input shaping。

这里的initial flight对应已经获批的基线飞行，不表示可以跳过日志和机械门禁。

机械整改通过后，使用原始IMU、频谱、电子调速器遥测或机载FFT证据选择动态谐波陷波来源。

配置前应确认： - 转速或频谱来源可信； - 中心频率会覆盖真实噪声； - 谐波数量有证据； - 每电机跟踪不会造成不可接受的额外延迟； - 滤波配置与CPU和日志能力相容； - VIBE与Clipping没有提示未关闭的机械问题。

VIBE通常低于30 m/s²、超过60 m/s²几乎必有问题以及持续增长的Clipping很严重，均只作为ArduPilot平台判据。

PX4 v1.17.0¶

PX4官方把滤波描述为噪声与控制延迟之间的权衡。

固定版本入口提供： - 陀螺仪低通； - D项独立低通； - 静态陷波； - 基于电子调速器转速或机载FFT的动态陷波； - 高频日志和Flight Review频谱。

官方明确要求：高振动车辆不能靠滤波调校修复，必须先修硬件。

动态转速陷波启用前必须确认电子调速器转速正确，必要时核对电机磁极数。

比较只在同一飞行器、同一坐标尺度和相近动作之间进行。

本知识库不照抄PX4文档中的示例截止频率；示例用于解释方法，不是当前机体的配置答案。

回滚判据¶

出现以下任一项立即恢复上一份已验证配置： - 电机或电调温度异常； - 高频声音或可见抖动增加； - 目标跟随延迟明显增加； - 动作后过冲或摆动恶化； - 输出饱和增加； - RPM反馈出现间断或错误； - 动态陷波未按预期工作； - 日志出现新的dropout； - 结果无法重复； - 同时发生未记录的其他配置变化。

回滚后也要保存失败日志，避免以后重复同一尝试。

滤波完成门禁¶

进入PID与前馈调校前必须确认： - 机械问题全部关闭； - 日志完整且有效采样率已知； - 原始和滤波后信号可以区分； - 目标噪声由明确机制处理； - 没有用低通掩盖宽带机械异常； - 没有依赖错误的转速或磁极数； - 关键动作的延迟和跟踪可接受； - 电机和电调温度通过； - 配置差异只有预期滤波项； - 最终滤波配置已经复测； - 回滚包可用。

结果标签¶

基线日志：有效/无效
机械整改：通过/阻断
D1授权编号：填写/未授权
滤波目标：填写信号、轴和频带
唯一变更：填写参数与旧值/新值
有效采样率：填写Hz/不明
dropout：填写比例与窗口/不明
目标噪声：改善/无变化/恶化
控制延迟：可接受/不可接受/证据不足
电机与电调温度：通过/不通过/未测
滤波阶段：通过/回滚/阻断
PID与前馈：允许开始/禁止

检查理解¶

为什么滤波更强不一定代表控制更好？
哪些条件缺失时不能启用转速跟踪陷波？
Betaflight PID loop低于2 kHz时动态陷波处于什么状态？
为什么INAV约1/32的日志不足以诊断振动和PID？
PX4为什么要求先修复高振动硬件？
