源码版本、开发环境与可复现构建

开发环境的第一目标不是“在我的电脑上编译成功”，而是能够回答：谁在什么环境中，用哪一份源码、哪些依赖和哪个板级目标，生成了哪一个固件文件。

建立隔离的工作副本

不要直接在唯一的稳定源码副本或主分支上实验。基本流程是：

1. 从项目官方仓库取得源码；
2. 核对仓库地址，避免使用来源不明的镜像；
3. 切换到明确的发布标签或提交；
4. 初始化并固定子模块；
5. 创建本地开发分支；
6. 记录工作区是否存在未提交修改。

通用Git记录命令示例：

git remote -v
git rev-parse HEAD
git status --short
git submodule status --recursive

分支名不能替代提交哈希，因为分支指针会移动。发布标签也应同时记录其最终解析到的提交。

本专题的固定教学基线

以下示范固定为PX4 v1.17.0，对应提交d6f12ad1c4f70ad3230afd7d86e971421e02fef4。该版本只用于让本文命令可复查，不表示任何任务都应选择PX4或该版本。

本专题参考主机为Ubuntu 24.04 x86_64。克隆前先检查：

uname -a
df -h .
command -v git curl bash python3
git --version
curl --version
python3 --version
sudo -v
curl -I https://github.com/PX4/PX4-Autopilot

教学环境建议预留至少20GB可用空间，以容纳源码、依赖、主机测试和多个构建目录。任一基础命令缺失、sudo -v失败、网络无法访问官方仓库或磁盘空间不足时，先修复主机环境。

Ubuntu上缺少Git、curl或ripgrep时可以先执行：

sudo apt update
sudo apt install git curl ripgrep

git clone --branch v1.17.0 --recursive \
  https://github.com/PX4/PX4-Autopilot.git
cd PX4-Autopilot
git rev-parse HEAD
git tag --points-at HEAD
git submodule status --recursive
git status --short
git switch -c learning/read-only-diagnostic

核验结果应满足：

• git rev-parse HEAD输出上述完整提交；
• git tag --points-at HEAD包含v1.17.0；
• 子模块每行应以空格开头；
• 新建分支后git status --short为空。

如果任一结果不同，先记录实际版本并解释差异，不继续套用本专题后面的固定示例。

git submodule status --recursive的首字符含义为：

首字符	含义	处理
空格	当前子模块提交与父仓库记录一致	通过
-	子模块尚未初始化	初始化后复核
+	当前子模块提交与父仓库记录不一致	同步并更新到记录提交
U	子模块存在合并冲突	停止，不继续构建

对-或+可执行：

git submodule sync --recursive
git submodule update --init --recursive
git submodule status --recursive

若仍出现+，检查是否在子模块中存在主动检出的工作；若出现U或任何不属于自己的修改，不得强制覆盖，应修复冲突或重新取得干净工作副本。

不要混用项目的构建说明

不同飞控项目可能使用不同工具：

项目	常见构建入口	必须以什么为准
Betaflight	GNU Make及项目提供的工具链安装目标	当前分支的开发文档和Makefile
INAV	CMake、Ninja或项目包装命令	当前分支的开发目录和目标定义
ArduPilot	Waf构建系统	当前分支开发文档和waf目标列表
PX4	CMake及Make包装入口	当前分支开发环境、板级目标和仿真文档

网上旧文章中的命令可能仍能运行，也可能构建出错误目标或缺少新依赖。命令、目录和工具链版本必须与正在使用的源码分支配套。

工具与产物速查

名称	作用
工具链	编译器、汇编器、链接器、标准库和二进制工具的组合
Make、CMake、Ninja、Waf	读取项目构建定义并组织编译、链接和测试
容器镜像摘要	标识不可变容器内容，比可移动标签更适合复现
编译数据库	记录每个源文件的实际编译命令，常供编辑器和静态分析使用
可执行与可链接格式（ELF，Executable and Linkable Format）带符号文件	保留代码、数据、符号和调试信息，用于定位崩溃
映射文件	展示符号被链接到的地址和占用空间
栈预算	每个任务调用链和局部变量可使用的栈空间上界
堆预算	运行时动态分配可使用的内存上界

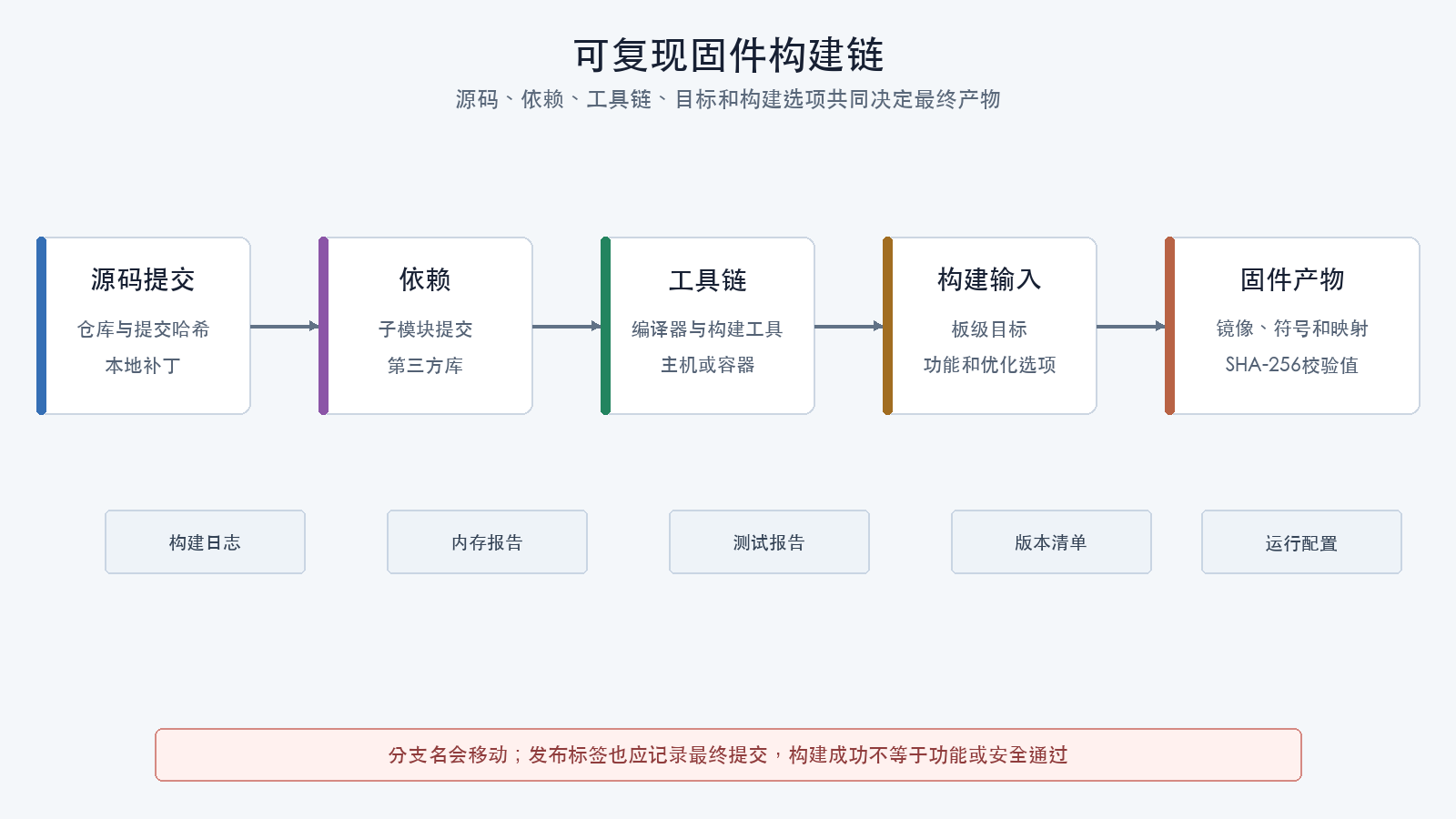

构建环境记录

建议为每次可验证构建保存：

字段	示例内容
主机系统	操作系统名称、版本和处理器架构
容器或虚拟环境	镜像名称及不可变摘要
编译器	名称、完整版本和目标架构
构建工具	Make、CMake、Ninja、Waf等版本
脚本	项目提供的环境安装脚本提交
板级目标	完整目标名称和硬件版本
构建选项	功能开关、优化级别和自定义定义
源码	主仓库和全部子模块提交
输出	文件名、大小和SHA-256校验值

安全散列算法256位（SHA-256，Secure Hash Algorithm 256-bit）校验值可以识别产物是否发生变化，但不能证明产物安全或来源可信。

先构建未修改基线

修改任何代码前：

1. 按官方文档准备工具链；
2. 构建项目支持的仿真目标或主机测试；
3. 构建目标飞控板的官方配置；
4. 记录编译警告、产物大小和校验值；
5. 运行项目已有测试；
6. 确认未修改基线可以启动或进入仿真。

如果官方基线不能构建，先修复环境问题。不要同时修改业务代码，否则无法区分环境错误和代码错误。

可执行的PX4软件在环基线

以下命令以官方支持的Ubuntu 24.04开发环境为例。安装脚本会修改系统软件包，执行前应先查看脚本，并在专用开发机、虚拟机或容器中运行；macOS和其他受支持环境应改用对应版本的官方安装页。

cd PX4-Autopilot
mkdir -p ../px4-evidence
set -o pipefail
bash ./Tools/setup/ubuntu.sh 2>&1 | \
  tee ../px4-evidence/toolchain-install.log
INSTALL_STATUS=${PIPESTATUS[0]}
printf 'installer_exit=%s\n' "$INSTALL_STATUS"
test "$INSTALL_STATUS" -eq 0 || exit "$INSTALL_STATUS"

installer_exit=0才表示安装脚本成功。包下载、网络、权限或空间错误应先根据日志中的第一条错误处理，不要直接继续构建。

安装完成并重新打开终端后核验：

cmake --version
ninja --version
gcc --version
arm-none-eabi-gcc --version
python3 --version

任何命令不存在时，回到对应主机的PX4 v1.17开发环境文档，不使用来源不明的工具链补丁。然后运行：

cd PX4-Autopilot
BASELINE_DIR="../px4-evidence/baseline-$(date +%Y%m%d-%H%M%S)"
mkdir -p "$BASELINE_DIR"
set -o pipefail
make tests 2>&1 | tee "$BASELINE_DIR/tests.log"
TEST_STATUS=${PIPESTATUS[0]}
printf 'tests_exit=%s\n' "$TEST_STATUS" | \
  tee "$BASELINE_DIR/tests.exit"
test "$TEST_STATUS" -eq 0 || exit "$TEST_STATUS"
make px4_sitl sihsim_quadx 2>&1 | \
  tee "$BASELINE_DIR/sitl.log"
SITL_STATUS=${PIPESTATUS[0]}
printf 'sitl_exit=%s\n' "$SITL_STATUS" | \
  tee "$BASELINE_DIR/sitl.exit"
test "$SITL_STATUS" -eq 0 || exit "$SITL_STATUS"
sha256sum build/px4_sitl_default/bin/px4 | \
  tee "$BASELINE_DIR/px4.sha256"
git rev-parse HEAD > "$BASELINE_DIR/head.txt"
git submodule status --recursive > "$BASELINE_DIR/submodules.txt"

出现pxh>后依次执行：

ver all
hello start
shutdown

等待goodbye出现后再执行shutdown。

通过标准：

• make tests后的tests_exit为0；
• 仿真构建没有编译或链接错误；
• 终端出现pxh>控制台提示符；
• 在控制台执行ver all能够看到固件与构建信息；
• 执行hello start后出现hello、五次Doing work...和goodbye；
• 执行shutdown后仿真正常退出。

SITL_STATUS和SHA-256命令会在shutdown退出仿真后继续执行。BASELINE_DIR位于源码目录之外，保存了测试、仿真、版本、子模块和产物校验值。

硬件内仿真（SIH，Simulation In Hardware）把物理模型作为PX4内部模块运行。这里使用主机上的px4_sitl构建，是为了避开三维仿真器依赖并先验证源码、工具链和飞控进程；此时仍属于软件在环，不代表真实飞控硬件已经验证。

目标板固件只能在已确定真实板级目标后构建。可先列出当前提交中的目标：

make list_config_targets

不要为了得到一个固件文件而随意选择名称相近的目标。

目标名称必须来自当前源码

板级目标名称可能因版本变化而新增、重命名、合并或移除。应从当前提交的目标列表、构建帮助或板级目录中取得名称，不凭商品名称猜测。

需要同时核对：

• 厂商与型号；
• 硬件版本；
• 处理器和闪存容量；
• 引导加载程序；
• 板级标识；
• 默认传感器；
• 构建功能裁剪；
• 产物格式。

构建一个“相同处理器”的目标，不能证明产物适用于另一块板。

可复现不一定等于逐字节相同

构建时间、绝对路径、编译器版本、链接顺序或嵌入式版本信息可能让二进制字节不同。因此要区分：

• 过程可复现：同一记录可以再次完成构建；
• 功能可复现：测试结果和运行行为一致；
• 位级可复现：产物每个字节完全一致。

安全发布应尽量追求位级可复现；做不到时，至少解释差异来源，并保证源码、工具链、选项和测试可追溯。

构建输出不能只保存一个固件文件

建议归档：

• 固件镜像；
• 带符号的可执行文件；
• 映射文件；
• 编译数据库；
• 版本清单；
• 构建日志；
• 内存占用报告；
• 测试报告；
• SHA-256校验值；
• 对应参数和硬件清单。

带符号文件和映射文件对崩溃地址解析、栈分析和内存布局检查很重要，不能只保留用于刷写的压缩镜像。

检查资源变化

每次改动至少比较：

• 闪存占用；
• 静态随机存取存储器占用；
• 栈和堆预算；
• 中断和任务数量；
• 日志带宽；
• CPU负载；
• 控制周期和截止期限违约；
• 启动时间。

“只增加一个日志字段”也可能改变存储、协议、CPU和带宽。

构建记录模板

项目：
仓库：
提交哈希：
子模块状态：
本地补丁：
主机系统：
工具链：
构建命令：
板级目标：
构建选项：
输出文件：
SHA-256：
闪存/内存占用：
测试结果：
记录日期：

检查理解

1. 为什么分支名不能替代提交哈希？
2. 为什么修改代码前必须先构建未修改基线？
3. 板级目标名称为什么不能根据商品名称猜测？
4. 过程可复现和位级可复现有什么区别？
5. 为什么应保留带符号文件和映射文件？

主要参考

• Betaflight：开发与构建环境
• INAV：源码内开发文档
• ArduPilot：构建源码
• PX4 v1.17：构建源码
• PX4：开发环境
• 可复现构建项目
