断电电气检查

断电检查的目标不是得到一句“万用表没响”，而是用目视、点对点导通、非预期连接排查和阻值变化，证明实物与竣工连接表一致，并为首次通电建立可比较的基线。

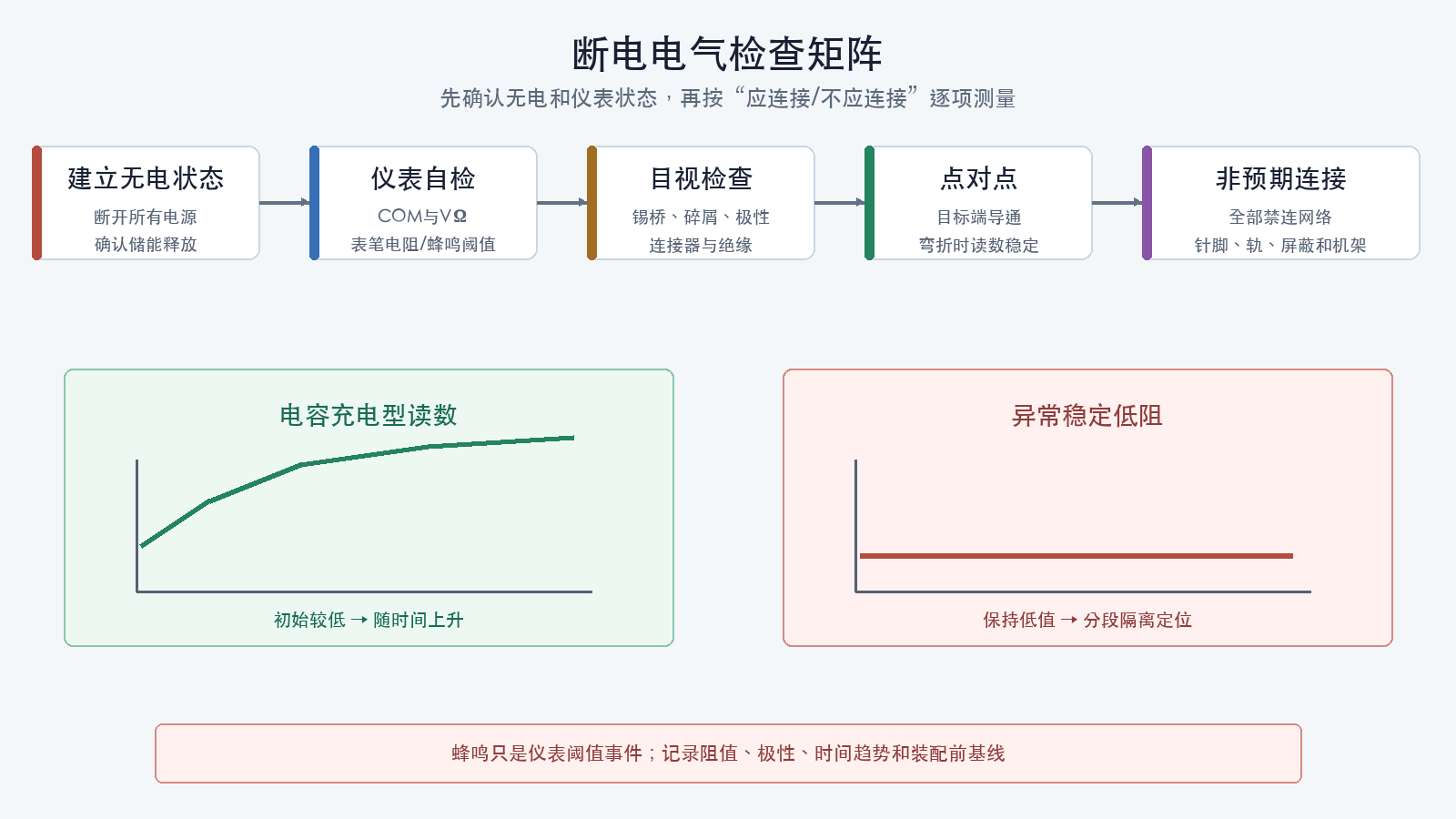

断电电气检查矩阵

先建立真正的断电状态

断开：

  • 动力电池；
  • 台式电源；
  • USB；
  • 外部BEC；
  • 调试器；
  • 带独立供电的数据线；
  • 带后备电池的蜂鸣器或定位器；
  • 可能从信号线反向供电的外设。

电池断开不代表整个机体无电。某些电容、后备电池和多路电源会继续储能或供电。

确认储能已释放

  1. 了解电路中的输入电容和后备电源；
  2. 断开动力电池，不能通过放电工具消耗整块电池；
  3. 优先使用设备自带放电路径或额定参数明确的绝缘放电工具；
  4. 若项目自行设计电阻放电工具，计算初始电流I₀=V/R、初始功率P₀=V²/R、储能E=½CV²和时间常数τ=RC；
  5. 电阻的电压、脉冲能量、功率和绝缘均需覆盖计算结果；
  6. 用绝缘夹具跨接对应电源轨的储能电容两端，至少等待项目规定时间；常用估算起点为5τ；
  7. 移除放电工具后，把红表笔置于VΩ端口，用直流电压挡逐一复测VBAT、USB供电轨、每个BEC输出、后备电源和其他独立电源轨；
  8. 对本专题的低压无人机电路，每个将进入电阻、导通或二极管测试的独立电源轨都应降到不高于0.1伏，同时低于仪表手册允许切换挡位的外加电压；
  9. 再切换到电阻、导通或二极管挡。

示例：一个已与电池完全断开的25.2伏、1000微法输入电容，使用1千欧放电电阻时，初始电流约25.2毫安、初始功率约0.64瓦、储能约0.32焦耳、5τ约5秒。该示例只演示计算，不能直接用于未知电容、电路或更高电压。实际工具还要留足功率和脉冲能量余量。

万用表的电阻、导通、电容和二极管功能不能用于带电电路。

检查万用表

每次开始前：

  1. 黑表笔插COM；
  2. 红表笔插VΩ；
  3. 选择正确功能；
  4. 表笔分开时确认显示开路状态；
  5. 短接表笔，记录表笔电阻和蜂鸣行为；
  6. 检查表笔绝缘和尖端；
  7. 确认仪表没有保持模式或错误量程；
  8. 清楚本型号导通蜂鸣的触发阈值。

不同万用表的蜂鸣阈值和测试电压不同。听到蜂鸣只表示读数低于该仪表阈值，不自动等于零欧姆短路。

先做目视和异物检查

使用放大和强光检查：

  • 主电源正负极；
  • 输入电容极性；
  • 相邻焊盘；
  • 飞控与电调排线；
  • 所有连接器锁扣；
  • PCB与碳板之间；
  • 电机螺钉和绕组；
  • 线束穿孔与锐边；
  • 顶板下被遮挡区域；
  • 锡珠、铜丝、螺钉、碳粉和工具残留。

先清除可见问题，再测量。万用表不能证明一颗游离锡珠在飞行中不会移动。

使用检查矩阵

不要随机拿表笔“到处测”。为每个网络列出：

测试编号 测点A 测点B 预期关系 实测 判定依据 结论
T001 电池正极端 ESC VBAT 应连通 待填 导线与接头基线 待填
T002 电池负极端 ESC GND 应连通 待填 导线与接头基线 待填
T003 电池正极端 电池负极端 不应为稳定近零电阻 待填 原理图和基线趋势 待填
T004 5伏轨 地 不应为稳定近零电阻 待填 原理图和装配前基线 待填

“应连通”和“不应连通”都要测试。只确认目标线通了，不能发现它同时短接到旁边的针。

对连接器和线束，从竣工连接表生成完整网络矩阵：

  • 每个针脚到设计端点：检查应连接；
  • 每个针脚到全部其他独立网络：检查不应连接；
  • 所有正电源轨之间：逐对检查；
  • 所有正电源轨到地：逐项检查；
  • 所有电源轨到屏蔽和机架：逐项检查；
  • 未使用针脚到所有网络：检查其保持未连接。

不能只抽查相邻针。线屑、排线镜像和错误压接都可能连接到非相邻位置。

点对点导通

对独立线束或简单导体：

  1. 从一个端子的金属接触件测到另一端；
  2. 记录电阻，不只听蜂鸣；
  3. 减去或考虑表笔及测试转接件电阻；
  4. 轻微弯曲线束和连接器尾部；
  5. 观察读数是否跳变；
  6. 再测该针到所有不应连接的针；
  7. 使用匹配对接件，不用尖锐表笔撑大接触簧片。

普通两线万用表适合发现开路和明显高阻，但不能证明大电流连接在额定负载下的压降和温升。主回路最终仍需要受控负载验证。

电源正负极之间为什么可能短暂蜂鸣

完整无人机的VBAT与GND之间常有输入电容。万用表在电阻或导通挡会向电路施加小测试电流：

  1. 刚接触时，未充电电容表现为较低阻抗；
  2. 电容逐渐充电；
  3. 显示电阻可能上升；
  4. 蜂鸣可能短暂出现后停止。

因此：

  • 短暂蜂鸣后读数上升可能是电容充电；
  • 持续稳定的极低电阻才更像需要排查的短路，但仍要结合电路；
  • 稳压器、瞬态抑制器、二极管和电机功率级都会影响读数；
  • 交换表笔可能得到不同结果；
  • 不同仪表和等待时间不可直接比较。

最可靠的方法是：

  1. 在焊接前对同一板卡、同一仪表和相同极性建立基线；
  2. 每完成一个装配阶段重复测量；
  3. 记录初始值、一定时间后的值和变化趋势；
  4. 与原理图、并联外设和厂商说明比较；
  5. 结果异常时分段断开负载定位。

不能使用一个来自网络的固定欧姆值判断所有飞控或电调是否短路。

分段隔离

发现异常低阻或错误导通时：

  1. 保持断电；
  2. 对照电源树确定可分离节点；
  3. 拔下飞控与电调排线；
  4. 断开图传、接收机、GNSS和其他负载；
  5. 每断开一段重新测量；
  6. 找到读数变化对应的支路；
  7. 检查该支路的极性、焊点、连接器和器件；
  8. 不通过直接上电找发热点。

如果焊接结构无法分离，使用设计预留测试点或由具备电路诊断能力的人员分析，不盲目割线。

电源树隔离检查

在不上电条件下确认：

  • VBAT没有误接到5伏、9伏、3.3伏或信号焊盘；
  • 5伏和9伏之间没有非设计短接；
  • 电池正极不与碳纤维机架形成低阻连接；
  • 电池负极是否与机架连接符合设计，而不是偶然接触；
  • 极性电容正负方向与网络一致；
  • 电流传感器和电源模块没有被旁路；
  • 保险、开关和主连接器位于预定支路；
  • USB供电与外部BEC的隔离关系未被线束破坏。

电路内部可能通过器件形成可测路径，所以“轨与轨之间不是开路”不自动表示错接。应结合原理图和装配前基线。

信号线检查

逐项核对：

  • UART发送端到对应接收端；
  • 所有需要的公共地；
  • 电机输出M1至M4到正确电调通道；
  • VBAT_SENSE和CUR到正确采样脚；
  • I²C数据和时钟未交换；
  • CAN高、CAN低和终端布局；
  • 摄像头视频输出与图传视频输入路径；
  • 蜂鸣器和灯光极性；
  • 未使用焊盘没有锡桥。

点对点正确仍不证明协议和软件端口已配置；这些属于后续首次配置专题。

连接器针脚保持

对每个连接器：

  1. 目视确认插到底；
  2. 检查主锁扣和二次锁；
  3. 轻柔回拉每根线；
  4. 确认端子不后退；
  5. 检查壳体没有裂纹；
  6. 确认排线没有被镜像插入；
  7. 拍摄能看见观察面和线序的照片。

不要带电插拔，除非连接器和系统明确支持热插拔并有对应程序。

机械与电气交叉检查

用一只表笔接主电源网络，另一只表笔依次检查：

  • 碳纤维板；
  • 金属隔离柱；
  • 电机外壳；
  • 摄像头支架；
  • 其他可能接触PCB的导电结构。

上述检查应分别以VBAT+、VBAT-、5伏、9伏、3.3伏和其他独立电源轨为第一测点重复执行，并记录每一组结果，不能只用“主电源网络”概括。

预期是否开路取决于设计。例如电机外壳可能通过轴承和结构表现出复杂路径，某些系统有设计机壳地。只有与设计不符的连接才判为缺陷。

同时轻压顶板和线束，观察是否出现间歇连接。不要施加超过正常装配的力。

检查后的状态

断电检查完成后：

  • 把万用表切回安全状态；
  • 所有电源保持断开；
  • 给主连接器加防短保护；
  • 标记已完成的测试编号；
  • 保存量测表和异常照片；
  • 未通过项目进入返工记录；
  • 返工后重新执行受影响的全部检查，而不是只复测一个点。

断电放行条件

  • 所有电源和后备储能已隔离；
  • 万用表端口、挡位和自检正确；
  • 无异物、锡桥、裸铜和可见损伤；
  • 每根线的目标端点导通；
  • 每根线与全部禁止连接网络无异常路径，包括非相邻针、未用针、电源轨、屏蔽和机架；
  • 主输入和各电源轨阻值趋势与基线及原理图相符；
  • VBAT没有误接低压轨或信号脚；
  • 极性电容和连接器方向正确；
  • 所有连接器锁定并通过轻柔保持检查；
  • 导电机架与电源网络的关系符合设计；
  • 返工后已经重测全部受影响网络；
  • 结果已记录，可进入最终绝缘、应力释放和整机封装；封装后复测通过才可进入限流通电。

检查理解

  1. 为什么电池断开后仍要确认电容和后备电源？
  2. 导通蜂鸣为什么不自动等于零欧姆短路？
  3. VBAT与GND短暂蜂鸣后停止可能是什么原因？
  4. 为什么需要同时检查“应连接”和“不应连接”？
  5. 两线万用表为什么不能证明主电源焊点的载流能力？
  6. 异常低阻时为什么应分段隔离，而不是直接通电找发热点？
