电子调速器¶

电子调速器（ESC，Electronic Speed Controller）接收飞控命令，按顺序切换功率器件，把动力电池的直流电转换为驱动无刷电机的三相电流。

飞控与四合一电子调速器实物

外观示例：右侧为四合一电子调速器。图片来源：SpeedyBee F405 V4套装。仅用于识别部件，不构成型号推荐。

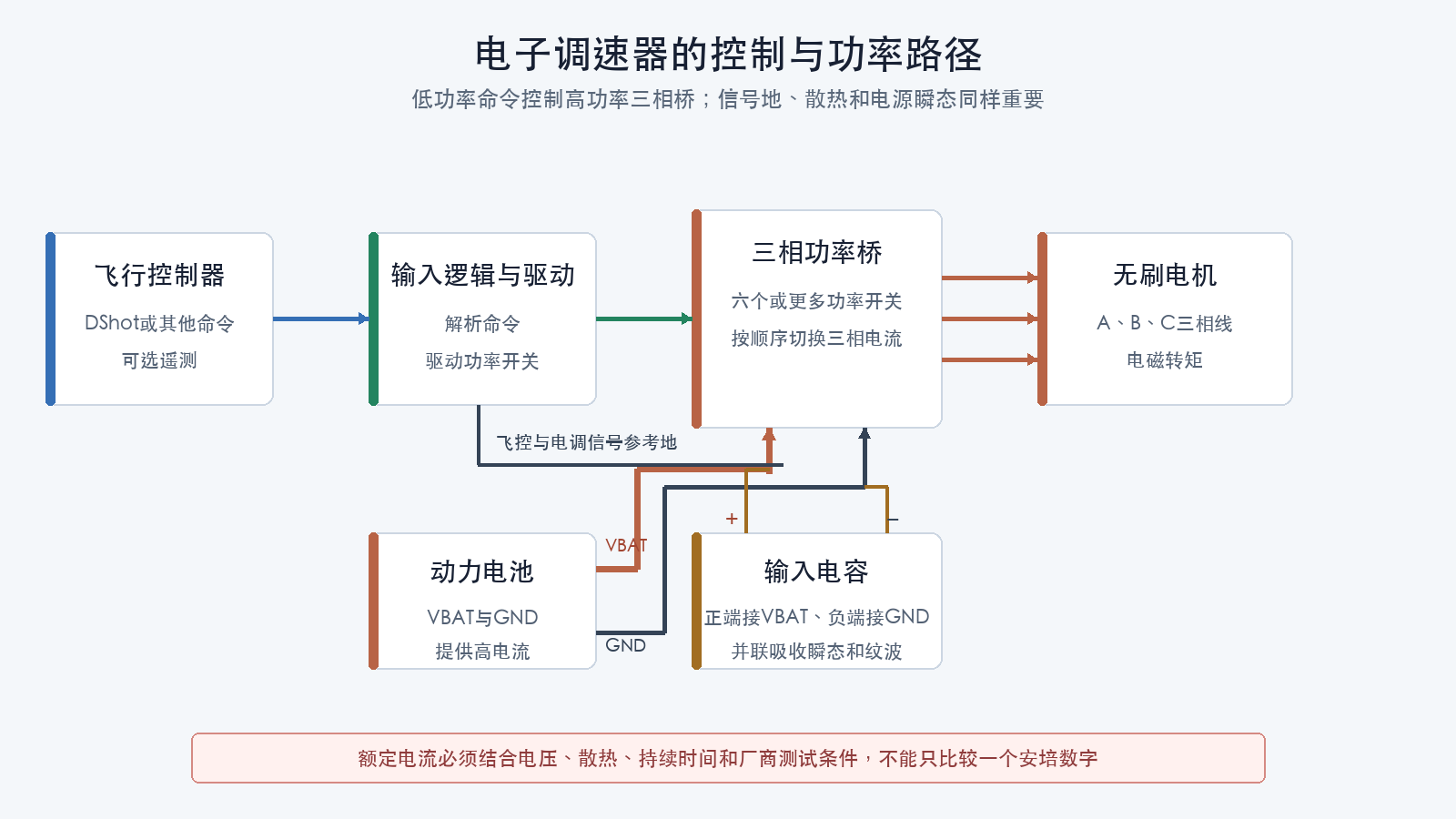

电子调速器功率与控制路径

常见形态¶

独立电调¶

每个电机使用一块独立电调。优点是单路损坏时可以单独更换，布线和散热可以分散；缺点是导线和安装点更多。

四合一电调¶

四路电调集成在一块板上，常用于小型四旋翼。它减少导线并便于堆叠，但整板承受四路功率和热量，单路损坏也可能需要更换整板。

一体式飞控¶

一体式飞控可能把处理器、传感器、接收机和多路电调集成在同一块板上。物理集成不改变电源、电流、散热和协议的基本约束。

输入电压¶

电调必须覆盖动力电池的满充电压，而不是只覆盖标称电压。

例如普通四串锂聚合物电池：

标称电压：4 × 3.7伏 = 14.8伏
满充电压：4 × 4.2伏 = 16.8伏

还应考虑电源瞬态、制动方式、导线电感和输入电容。不要让电调长期工作在没有设计余量的耐压边缘。

电流额定值¶

规格可能同时给出：

单路持续电流；
单路峰值电流；
峰值持续时间；
测试电压；
环境温度；
散热条件；
整板总电流。

“四合一60安”通常需要确认是每路60安还是整板总计，也需要确认该数值的测试条件。

选型时应使用目标电池电压、目标电机和目标螺旋桨的台架测试电流。若单电机在目标组合下持续32安，电调单路持续能力必须在相同或更严苛散热条件下高于该值，并留出合理余量。

峰值电流不能替代持续能力。缺少峰值时间和温度条件的数字不能作为可靠设计依据。

功率器件与散热¶

三相功率桥通常由多个金属氧化物半导体场效应晶体管（MOSFET，Metal-Oxide-Semiconductor Field-Effect Transistor）组成。

损耗会转化为热量，受以下因素影响：

导通电阻；
开关频率；
电流；
电池电压；
铜箔和焊点；
气流；
固件时序；
电机负载。

电调额定能力通常依赖飞行气流。封闭安装、堆叠过密或静止长时间高负载可能使实际能力下降。

电机命令协议¶

常见命令方式包括：

脉宽调制；
OneShot；
MultiShot；
数字油门协议（DShot，Digital Shot）。

飞控和电调必须共同支持所选协议。DShot不同速率也受飞控定时器、直接存储器访问（DMA，Direct Memory Access）资源、布线质量和电调固件支持影响。

不能只根据“有M1至M4焊盘”判断协议兼容。

电调固件¶

电调固件决定：

换相控制；
启动行为；
PWM频率；
电机方向；
制动方式；
遥测；
保护和错误处理。

采购前记录固件家族、版本和配置工具。不同电调固件不能假设具有相同参数或升级方法。

遥测和电流检测¶

电调可能提供：

专用串口遥测；
双向DShot电气转速；
扩展DShot遥测；
模拟电流传感器；
模拟电压采样。

这些路径需要分别理解：

专用串口遥测使用独立数据线连接飞控UART接收端；
双向DShot在电机命令使用的同一根信号线上返回电气转速；
扩展DShot遥测（EDT，Extended DShot Telemetry）复用双向DShot返回帧，在同一信号线上携带扩展状态；
模拟电压和电流采样进入飞控模数转换器（ADC，Analog-to-Digital Converter），需要正确比例和公共地。

扩展DShot遥测不是额外一根UART线。具体支持的数据和配置方式取决于飞控、电调固件及版本。

飞控与电调连接¶

四合一电调和飞控之间可能通过排线传输：

M1至M4电机命令；
信号参考地；
电池电压；
稳压电源；
电流采样；
电调遥测。

即使两块板使用相同针数的插座，针脚顺序也可能不同。插入前必须同时核对飞控和电调针脚图，不能只按线色或插头方向判断。

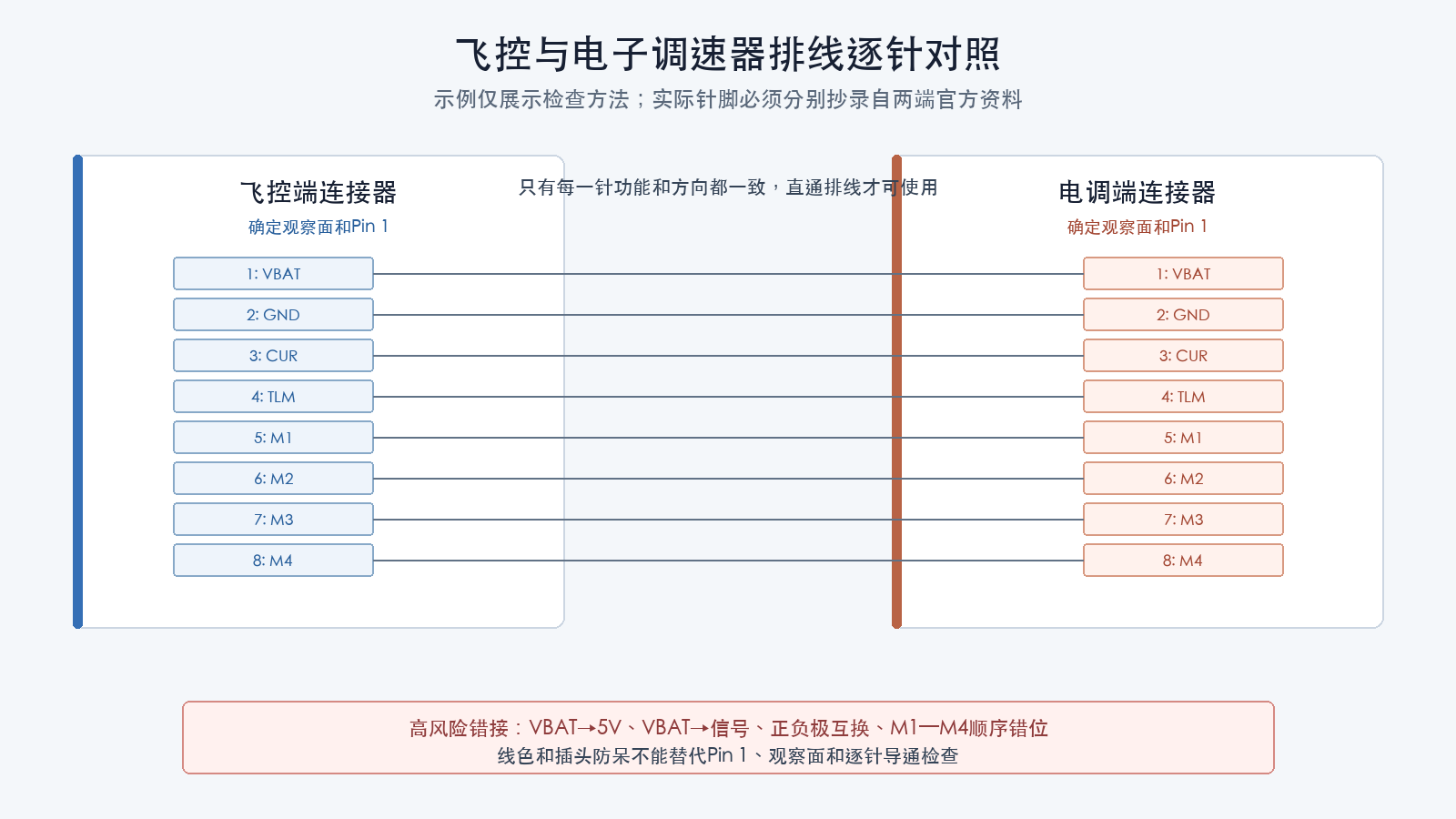

飞控电调排线逐针对照

逐针对照时记录：

项目	飞控端	电调端	必须一致的内容
观察面	插座正面、背面或焊盘面	插座正面、背面或焊盘面	不能把镜像图当成同一方向
Pin 1	官方标记	官方标记	两端和线缆方向一致
电源	`VBAT`、`5V`或其他	`VBAT`、`5V`或其他	电压和输入输出方向一致
地	`GND`	`GND`	信号参考地不可省略
电机命令	`M1`至`M4`	`M1`至`M4`	顺序与机架电机映射一致
电流采样	`CUR`或ADC	电流传感器输出	电压范围和比例匹配
遥测	UART RX或双向DShot	对应输出方式	路径和协议一致

若官方资料缺少观察面或Pin 1，应向厂商确认或使用断电导通检查建立线缆映射。不能在接入电池后通过试插判断。

输入电容¶

输入电容通常并联在电调动力输入的VBAT与GND之间，用于降低母线纹波和吸收部分电源瞬态。

需要核对：

电容量；
耐压；
等效串联电阻；
极性；
工作温度；
引线长度；
安装固定。

有极性电容反接可能损坏或爆裂。耐压需要高于电池满充电压并保留瞬态余量。

电容不能修复错误布线、过低耐压、过载电调或损坏电机。

机械和主电源¶

核对：

安装孔距和板卡外形；
电池焊盘位置；
电机焊盘位置；
主电源导线和连接器；
排线空间；
与飞控的板间高度；
散热和气流；
与碳纤维的绝缘。

主电源焊点、铜箔、连接器和导线是同一高电流链路，任一环节不足都会造成压降和发热。

常见误判¶

只比较安培数¶

错误。额定电流必须结合电压、时间、散热和测试条件。

电机最大电流小于电调峰值就一定安全¶

错误。还需要比较持续额定值、实际螺旋桨、环境和整板总热量。

同品牌飞控和电调排线一定兼容¶

错误。必须核对针脚定义。

增加大电容就能解决所有电源问题¶

错误。电容只能处理部分瞬态和纹波。

采购前检查¶

检查理解¶

电调为什么要按电池满充电压选型？
峰值电流为什么不能替代持续额定值？
输入电容为什么是并联而不是串联？
相同排线插头为什么仍可能不兼容？
双向DShot和专用串口遥测有什么区别？
