模式、安全动作与解锁检查¶

飞行模式决定正常控制方式，失效保护决定异常状态转换，解锁检查决定系统是否允许产生推进力。三者相互关联，但不能用一个“安全开关”概括。

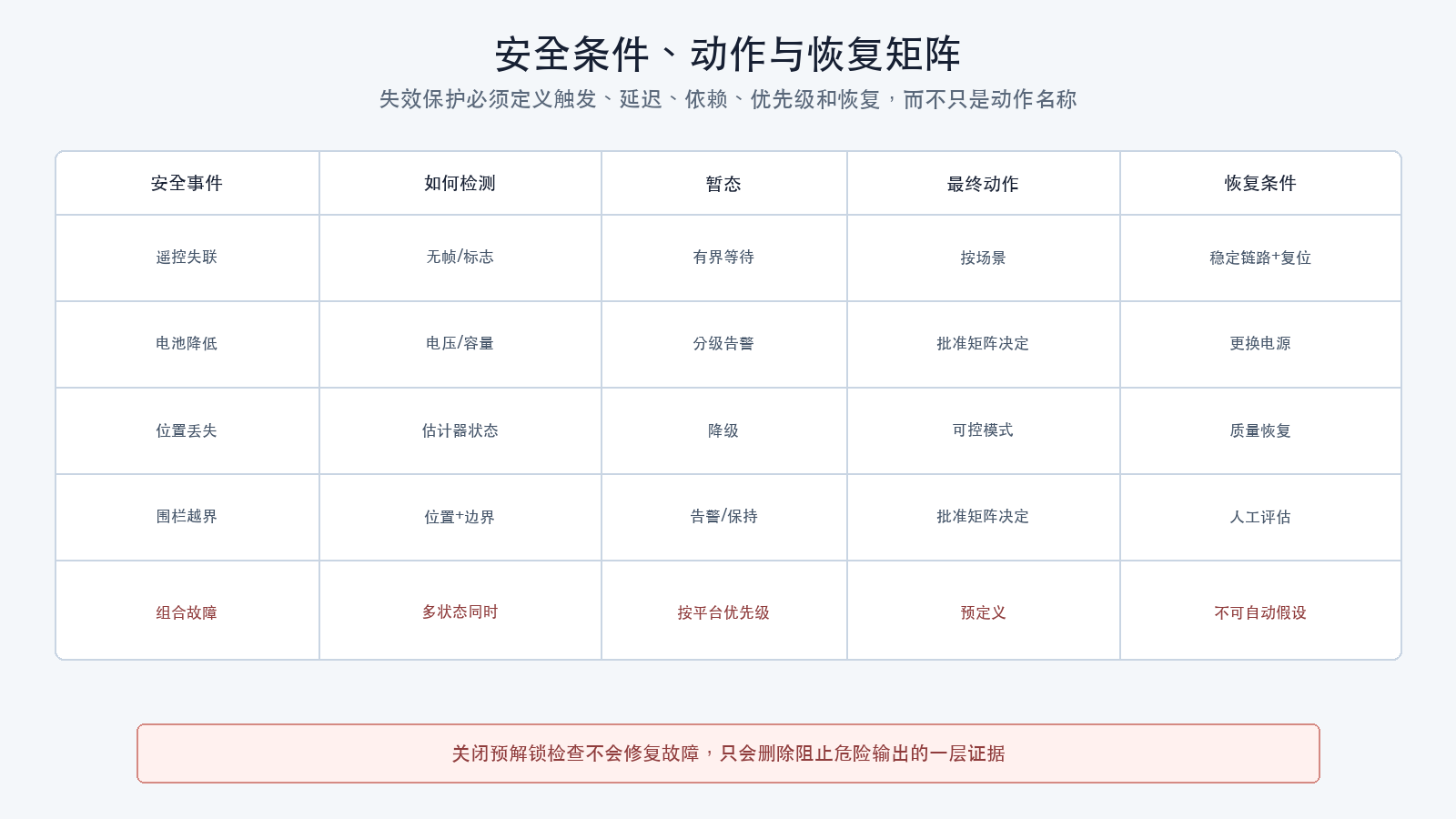

安全条件动作与恢复矩阵

先取得已批准的任务级安全需求¶

不要从软件下拉菜单开始，也不要由首次配置人员临场决定安全动作。以下内容应由项目危害分析、任务设计和测试计划批准，配置人员负责实现和验证：

正常由谁控制：遥控器、任务、地面站还是伴随计算机；
哪些模式需要位置、高度、航向或空速；
遥控链路丢失时的安全目标；
数据链丢失时的安全目标；
定位失效时的安全目标；
电池逐级降低时的安全目标；
围栏越界时的安全目标；
执行器或传感器异常时的安全目标；
什么条件下必须立即停止推进；
链路或传感器恢复后谁取得控制权。

安全目标必须结合场地、机体、任务和法规。失联后“返航”对空旷测绘机可能合理，对室内机、无可靠定位的机体或返航路径有障碍的场景可能更危险。

没有已批准矩阵时，保持平台默认配置并标记阻断，不得把默认值解释为适合当前任务，也不得由零基础读者自行选择DROP、LAND、RTL、Terminate或其他最终动作。

模式表¶

每个可由操作者选择的模式填写：

开关位置	平台模式名	控制目标	必需传感器	进入条件	退出条件	失效降级	界面证据
待填	待填	待填	待填	待填	待填	待填	待填

每一行另附批准需求编号和固定版本官方定义链接。示例：

开关位置：三段开关中位
平台模式名：从当前固件模式列表抄录
控制目标/传感器/进入与退出条件：从固定版本官方定义抄录
失效降级：来自已批准安全矩阵SR-编号
界面证据：开关中位时工具和日志报告同一模式

只配置首次飞行和安全处置实际需要的模式。模式过多会增加开关混淆和不可测组合。

在无桨条件下逐个切换，确认：

开关位置与模式名称一致；
中间位置不会落入未定义区；
模式拒绝时有明确原因；
缺少必要传感器时不会伪装进入；
重启后映射保持；
失联时不依赖已丢失的开关值。

安全事件矩阵¶

事件	检测信号	检测时间	暂态动作	最终动作	依赖	恢复条件	测试层级
遥控失联	无帧/失联标志	待填	待填	待填	待填	待填	未解锁实机仅测检测；动作走SITL/HITL
地面站链路失联	心跳或链路超时	待填	待填	待填	待填	待填	未解锁实机仅测检测；动作走SITL/HITL
低电量	电压/容量/剩余时间	待填	告警	待填	测量准确	待填	仿真/供电测试
严重低电量	同上	待填	待填	待填	着陆能力	待填	仿真
位置丢失	估计器状态	待填	待填	待填	高度/姿态	待填	SITL
围栏越界	位置与围栏	待填	待填	待填	定位/Home	待填	SITL
Offboard失联	外部设定值超时	待填	待填	待填	备用模式	待填	SITL
传感器异常	健康/一致性	待填	待填	待填	冗余策略	待填	SITL/HITL

“已设置”为动作名称不够。还要知道触发、延迟、依赖、优先级和恢复。

矩阵每一行必须关联批准需求编号、固件参数名、实际值和固定版本来源。不能从图中示例动作反推项目要求。

多个失效同时发生¶

现实中事件会组合：

遥控失联加GNSS失效；
低电量加返航逆风；
数据链失联加任务继续；
磁力计异常加位置模式；
主电源异常但航电由备用电源维持。

明确平台如何选择更高严重度动作，哪些动作会覆盖其他动作。PX4 v1.17说明多个失效保护同时触发时采用更严重的动作；其他平台按各自状态机核对。

不要只测每个单一事件后假设组合安全。

地理围栏¶

围栏配置需要：

坐标基准；
Home和起飞点关系；
水平范围；
高度参考；
安全余量；
越界动作；
定位失效时行为；
返航路径和高度；
本地法规与场地限制。

软件围栏依赖定位、参数和执行器，不能替代实体人员隔离。终止或立即停机动作可能导致坠落，必须评估地面风险。

解锁检查是安全功能¶

解锁检查通常覆盖：

传感器校准与一致性；
姿态和倾角；
遥控输入；
油门位置；
电池状态；
定位或Home；
存储和日志；
任务或围栏；
执行器配置；
CPU负载；
安全开关；
参数重启要求；
内部错误。

平台不一定覆盖本项目的全部硬门禁。例如主连接器额定载荷温升、螺旋桨型号和场地批准通常不属于飞控内建检查。

不关闭检查来消除红色告警¶

正确流程：

保存完整告警文本、代码或标志；
查阅与当前固件版本一致的官方说明；
确认触发条件；
修复硬件、配置、校准或环境原因；
重启并复测；
保存通过证据。

ArduPilot官方明确警告不要通过禁用预解锁安全检查来准备飞行。Betaflight提供status和App中的解锁禁止原因。其他平台同样应保留内建安全检查。

本专题不临时绕过解锁检查。需要研究检查实现的开发实验应使用软件在环、硬件在环或独立测试件，并由单独实验程序管理，不得在本专题待交付飞行器上执行。

绕过项审计¶

“当前没有告警”不能证明安全检查没有被参数绕过。保存下表：

平台	审计入口	实际值	批准值/默认值	依据	结果
Betaflight `2026.6.2`	`status`、完整diff、固定标签中的解锁禁止实现	待填	待填	标签源码/项目基线	待填
INAV `9.1.0`	`status`、完整diff、固定版本解锁标志与设置	待填	待填	9.1.0源码/项目基线	待填
ArduPilot Copter `4.7.1`	`ARMING_SKIPCHK`、`ARMING_OPTIONS`跳过位、适用时的`ARMING_CRSDP_IGN`	待填	无未批准跳过	4.7.1参数元数据/固定标签源码	待填
PX4 `v1.17.0`	导出全部`CBRK_`及`COM_ARM_`相关参数	待填	无未批准Circuit Breaker	v1.17参数元数据/项目基线	待填

具体参数集合必须从固定版本参数元数据和源码取得，不能用本表代替版本核对。任何非默认绕过都要有单独批准、风险说明和恢复证据；05最终配置不允许残留未批准绕过。

解锁条件只读验证¶

本专题只验证飞控如何判断解锁条件，不真实进入解锁状态：

读取当前允许/禁止状态及全部原因；
分别恢复每个正常条件，确认对应禁止原因消失；
使用软件在环（SITL，Software In The Loop）或平台安全状态模拟验证状态转换；
确认仍未闭环的项目保持为外部阻断门禁；
保存最终未解锁状态和检查结果；
断电后重新上电，确认系统仍处于解除状态。

若平台在USB或配置连接时禁止解锁，这是一项安全状态，不应为了测试而关闭。

四个平台¶

Betaflight `2026.6.2`¶

使用App和status读取当前解锁禁止原因；
模式区间与开关物理位置逐项对应；
Failsafe按当前版本实际参数测试；
MSP连接本身可能阻止解锁；
不使用旧版蜂鸣码或默认时序替代当前固件证据；
保存CLI help、status、相关get输出，并与2026.6.2标签源码核对。

INAV `9.1.0`¶

模式、导航依赖、失联阶段和返航设置按9.1.0文档；
在无可靠Home、航向和位置时，不把返航标记为可用；
检查导航安全模式与人工模式的切换边界。

ArduPilot Copter `4.7.1`¶

逐项处理Pre-Arm消息；
保持预解锁检查启用；
区分Radio Failsafe、GCS Failsafe、Battery Failsafe和Fence；
执行动作依赖具体模式、定位和参数，应使用SITL先覆盖。

PX4 `v1.17.0`¶

Safety页面配置电池、遥控、数据链和围栏动作；
失效动作具有严重度和延迟；
保存COM_FAIL_ACT_T、各失联超时和动作参数；
Safety文档中的Failsafe State Machine Simulation页面可用于理解状态机，但在线实现可能跟随最新代码；
可执行证据必须在PX4 v1.17.0或固定提交d6f12ad1c4f70ad3230afd7d86e971421e02fef4的本地环境运行，并保存提交、参数、场景和结果；
再在未解锁无桨实机验证可安全注入的链路检测。

测试层级¶

软件在环（SITL，Software In The Loop）让固定版本飞控软件与仿真机体交互；硬件在环（HITL，Hardware In The Loop）使用真实飞控硬件和仿真环境。搭建方法见仿真、测试、调试与安全回滚。没有固定版本、初始状态、故障注入和预期结果的仿真截图不属于验收证据。

测试	SITL	无桨实机	受控飞行
模式开关映射	可辅助	必须	首飞前复核
遥控失联检测	可覆盖逻辑	必须	仅按批准测试卡
地面站链路失联	必须	可执行	视任务
电池阈值状态机	必须	受控供电可验证	不以耗尽电池测试
围栏和返航路径	必须	可检查配置	场地批准后
立即停机/终止	必须	只验证状态与惰性输出	不为证明功能而坠机
多失效组合	必须	仅覆盖安全组合	高风险场景不实飞

本篇放行条件¶

检查理解¶

飞行模式、失效保护和解锁检查分别解决什么问题？
为什么返航不是所有失联场景的默认最安全动作？
飞控内建解锁检查通常不会覆盖哪些整机门禁？
为什么要测试多个失效同时发生？
禁用预解锁检查会破坏什么证据链？
