台架工装、能量隔离与预试验

台架把试验载荷传给设施，也把失效后果限制在防护边界内。夹得住一次不等于工装具有额定能力。

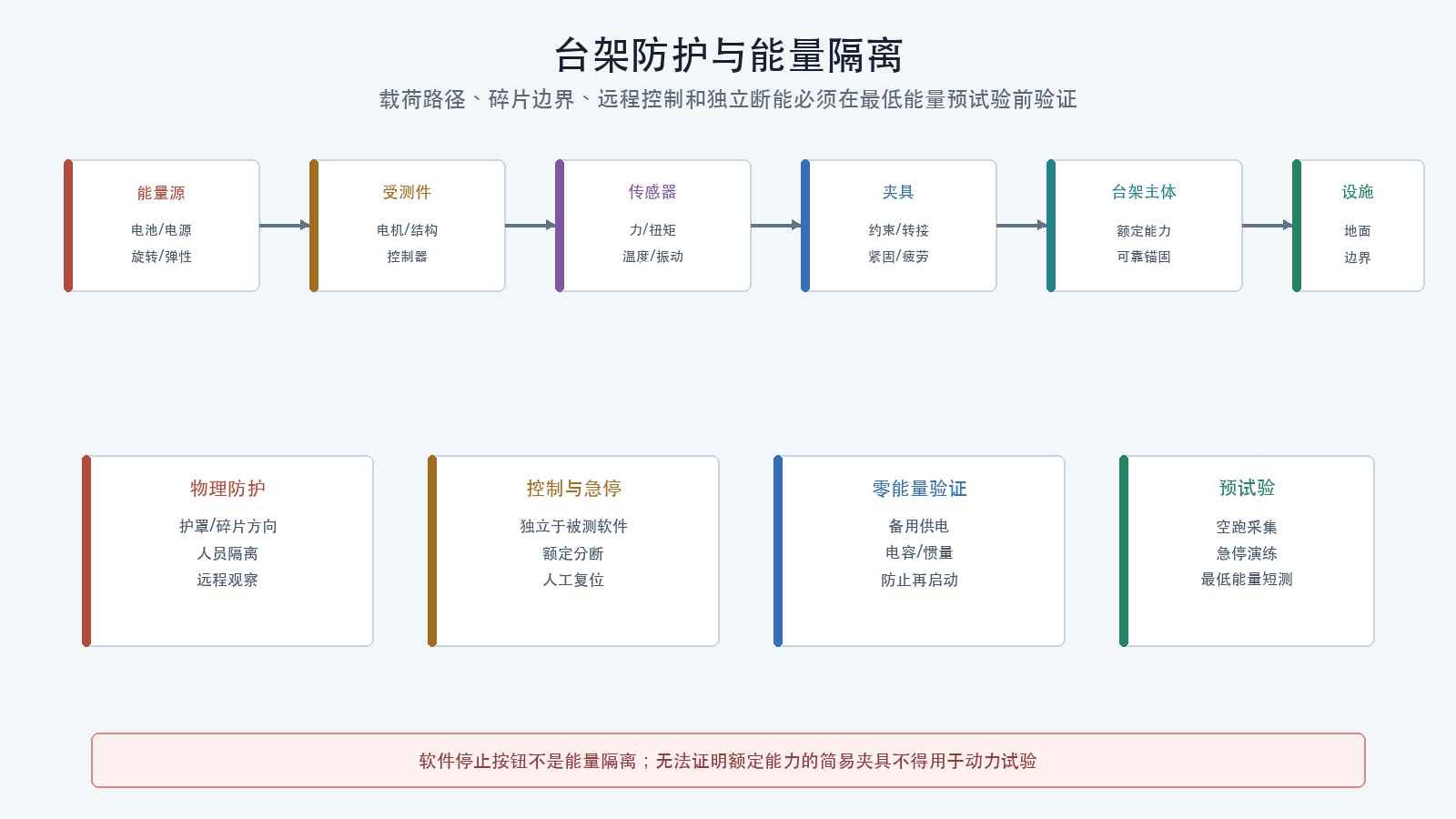

台架防护与能量隔离

开始任何上能台架运行前，先完成数据采集、证据保全与可复现分析中的数据计划，并确认测量链、同步、容量和原始数据保留已通过就绪评审。

先定义载荷路径

从能量源画到设施：

电源/电池
→ 线束与控制器
→ 电机或作动器
→ 被测件
→ 夹具
→ 传感器
→ 台架主体
→ 地面或建筑结构

每个连接都要考虑：

  • 静态载荷；
  • 动态载荷；
  • 扭矩；
  • 疲劳；
  • 振动；
  • 冲击；
  • 偏心；
  • 温度；
  • 失效后的飞散方向。

传感器和转接件也是载荷链的一部分。

工装设计输入

记录：

  • 最大预期力、扭矩、转速和功率；
  • 最坏失衡；
  • 安全系数及来源；
  • 材料和紧固件；
  • 约束方向；
  • 固有频率；
  • 允许位移；
  • 护罩和碎片能量；
  • 维护与检查周期；
  • 禁止使用的损伤状态。

无法证明额定能力的桌夹、扎带、木板或手持工具不能用于动力试验。

夹具不能改变被测对象

夹具可能：

  • 改变结构边界；
  • 增加刚度；
  • 引入共振；
  • 阻挡气流；
  • 改变散热；
  • 产生磁干扰；
  • 给传感器增加预载；
  • 使电池和线束受力。

报告必须说明台架约束与真实安装的差异。整机固定测试不能直接代表自由飞行振动。

防护

防护设计要基于可信失效：

  • 桨叶断裂；
  • 转子或螺母脱落；
  • 样件断裂；
  • 线束甩动；
  • 电池排气或起火；
  • 工装滑移；
  • 高温表面；
  • 液体喷出；
  • 电气短路。

防护罩要有额定依据，观察窗、开孔和接缝不能形成直通飞散路径。摄像头和远程仪器优先于人员靠近观察。

能量隔离

至少识别：

  • 主电源；
  • USB或调试口回灌；
  • 外部稳压电源；
  • 电池；
  • 电容储能；
  • 旋转惯量；
  • 弹簧、拉索和重力；
  • 气压或液压；
  • 射频和自动命令。

断开一个电池不一定完成隔离。验证零能量状态前要等待电容放电、旋转停止，并确认备用供电和远程命令不能重新使能。

急停

急停应：

  • 独立于普通软件界面；
  • 在操作者和安全观察员可达范围；
  • 对预期能量具有分断能力；
  • 进入安全状态后需要人工复位；
  • 不因通信丢失失效；
  • 在正式试验前演练。

急停只切控制信号而保留不可控动力，不属于完整能量隔离。不同能量源可能需要多级停止。

电源与电池

  • 电源电压、峰值电流和保护能力覆盖测试；
  • 连接器、导线、保险和分断器额定；
  • 电池状态、温度、内阻和机械防护已记录；
  • 电池位于不受碎片直接撞击的位置；
  • 充电、测试和异常电池隔离区域分开；
  • 灭火和处置方法与电池化学体系匹配；
  • 不在异常电池上继续获取数据。

实验室电源限流可以降低部分故障后果，但不能替代保险、分断和结构防护。

仪器安装

力、扭矩、加速度、转速和温度测量要检查：

  • 安装方向；
  • 预载；
  • 受力是否偏心；
  • 安装刚度；
  • 线缆应力；
  • 热接触；
  • 电磁干扰；
  • 量程；
  • 过载能力；
  • 动态带宽。

称重传感器静态校准通过，不代表高速动态载荷测量有效。

预试验

按风险递增：

  1. 文件和配置审阅；
  2. 无能量装夹和全行程检查；
  3. 在零能量状态完成锁定后手动移动机构，或使用额定假负载检查；严禁手持受测件进行任何上能测试；
  4. 传感器零点与参考件检查；
  5. 数据采集空跑；
  6. 急停与断能演练；
  7. 最低能量短时运行；
  8. 停机复检；
  9. 分级增加到批准工作点。

每一级通过只允许进入下一评审，不自动放行。

分级加载

加载表至少包含：

阶段 目标 稳定条件 保持时间 通过判据 停止条件
0 零点 阻断 阻断 阻断 阻断
1 最低工作点 阻断 阻断 阻断 阻断
2 中间工作点 阻断 阻断 阻断 阻断
3 最大批准工作点 阻断 阻断 阻断 阻断

不得直接跳到最大值“节省时间”。稳定条件必须包括温度、速度、力和数据质量，而不是只等待固定秒数。

台架本底

先测：

  • 空载振动；
  • 电机关闭时噪声；
  • 夹具模态；
  • 传感器零漂；
  • 电源纹波；
  • 风扇和冷却系统影响；
  • 采集系统延迟。

台架峰值与被测件峰值重合时，不能把该频率直接归因于飞行器。

测试后复检

  • 断能并验证零能量；
  • 检查紧固、裂纹、磨损和变形；
  • 检查线束、连接器和温升痕迹；
  • 核对传感器零点漂移；
  • 执行参考件或中间核查；
  • 保存样件状态；
  • 标记是否允许继续使用；
  • 记录台架维护需求。

发生过载后，不能只因外观正常就继续使用工装或传感器。

台架放行卡

台架编号和修订：
受测件：
载荷路径：
最大批准载荷：
额定依据和安全系数：
护罩与碎片边界：
能量源：
急停与分断：
仪器与校准：
本底测量：
预试验结果：
加载阶段：
停止条件：
测试后复检：
负责人和批准人：

不构成什么

自制台架结果不能自动证明：

  • 符合NASA、军用或航空环境标准；
  • 获得产品认证；
  • 自由飞行结构响应；
  • 批量产品一致性；
  • 未测试寿命内不会失效。

引用标准方法时必须说明裁剪、偏离和未覆盖项。

检查理解

  1. 为什么传感器也是载荷链的一部分？
  2. 夹具如何改变振动和散热？
  3. 软件停止按钮为什么不能替代独立急停？
  4. 预试验为什么要先空跑数据采集？
  5. 工装过载后为什么不能只做外观检查？
