FPV整套设备清单与预算规划¶
购买一架穿越机并不等于拥有一套可安全使用的FPV系统。机体之外，还需要遥控与视频设备、充电系统、装机工具和配置软件。本篇先给出完整边界，再把具体兼容性检查交给各硬件专题。

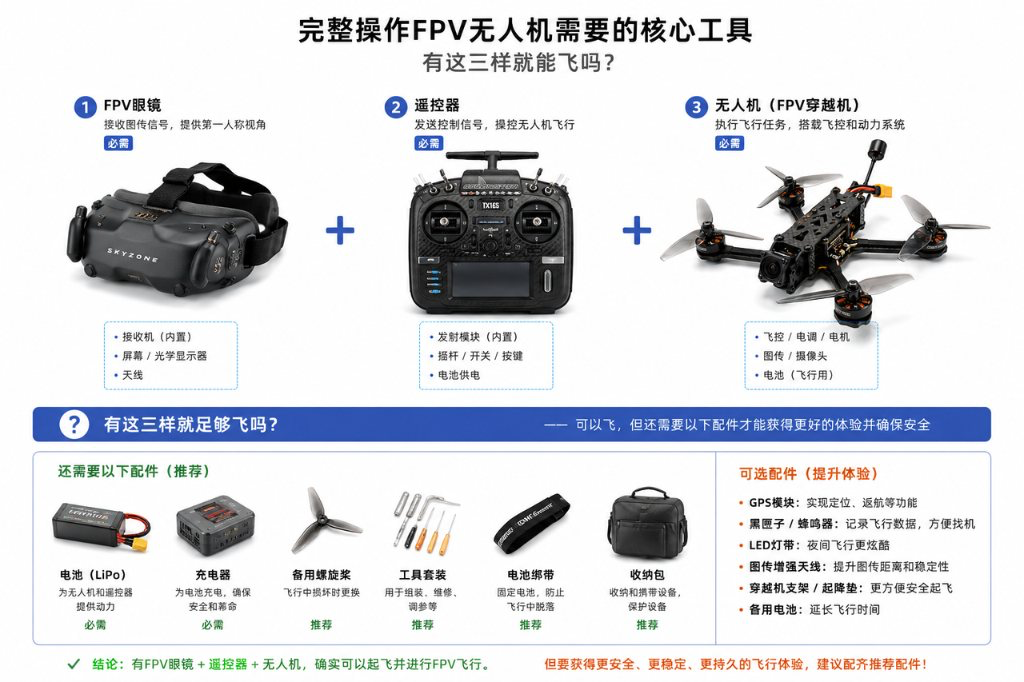

图片整理自作者的公开笔记，用于说明系统组成；图中外观和型号不构成兼容性或购买结论。
一套系统分成五张清单¶
| 清单 | 至少覆盖 | 最容易漏掉 |
|---|---|---|
| 机上设备 | 机架、飞控、电调、电机、螺旋桨、接收机、电池 | 输入电容、天线固定、电池绑带、备用桨 |
| 飞行设备 | 遥控器、FPV眼镜或显示器、对应电池 | 模拟接收模块、视频天线、SD卡、挂带 |
| 充电设备 | 平衡充电器、输入电源、主充电线和平衡端 | 耐燃放置、存储模式、电压检查 |
| 装机工具 | 驱动工具、焊接工具、万用表、限流设备 | 排烟、绝缘、剥线、返工和清洁工具 |
| 软件 | 飞控、接收机、电调配置和模拟器 | 固件目标、版本、备份和恢复入口 |
FPV眼镜、遥控器和飞行器构成基本操纵闭环，但还不足以完成充电、装配、首次通电和故障恢复。预算必须覆盖五张清单，不能只比较机体价格。
机上设备¶
| 优先级 | 部件 | 作用 | 采购时先核对 |
|---|---|---|---|
| 必需 | 机架 | 承载并保护全部部件 | 桨叶净空、堆叠孔距、摄像头和图传空间 |
| 必需 | 飞控与电调 | 姿态控制并驱动四个电机 | 板级目标、耐压、电流、接口、固件 |
| 必需 | 四个电机与螺旋桨 | 产生推力 | 电池电压、Kv、桨叶和台架数据 |
| 必需 | 接收机及天线 | 接收遥控指令 | 频段、协议、区域、机内接口 |
| 按系统 | 摄像头、图传及天线 | 采集并发送实时画面 | 数字或模拟制式、散热、极化、接头 |
| 必需 | 动力电池和主电源线 | 为整机供电 | 体系、串数、容量、连接器、重量 |
| 强烈建议 | 低等效串联电阻输入电容 | 降低主回路电压尖峰 | 容量、耐压、极性和安装位置 |
| 按任务 | 蜂鸣器、GNSS、灯光、TPU固定件 | 寻机、定位或安装 | 端口、电源、重量和固件支持 |
任何具体组合都要继续通过整机兼容性检查与采购清单。同为五寸、同为ELRS或同为DJI数字图传，都不能自动证明机械、电气和固件兼容。
飞行设备¶
| 设备 | 必要条件 | 可后配项目 |
|---|---|---|
| 遥控器 | 与接收机频段、协议、主要版本和区域一致 | 挂带、外置射频模块 |
| FPV眼镜或显示器 | 与机载视频制式、频段和频道兼容 | SD卡、屈光镜片、备用面罩 |
| 模拟图传接收模块 | 眼镜未内置兼容接收机时需要 | 分集模块、定向天线 |
| 遥控器和眼镜电池 | 电压、连接器、极性和充电方式匹配 | 备用电池、独立充电器 |
遥控器控制件、通道和模式映射见主流遥控器开关规划与Betaflight模式映射。眼镜集成了接收模块时，不要重复购买同一制式的外置模块。
充电设备¶
最低充电链包括：
- 支持对应化学体系和串数的平衡充电器；
- 满足充电器输入电压、功率、接口和极性的电源；
- 极性、线径和额定电流匹配的主充电线；
- 针数和线序匹配的平衡接口；
- 耐燃放置、持续监控和异常电池隔离条件。
电压检测器适合交叉检查单节电压。并充板只适合已经理解并联条件、保险保护和电池状态一致性的操作者，不属于新手最低必需项。完整检查见电池、电源与连接器。
装机工具¶
| 类别 | 最低集合 | 不能省略的判断 |
|---|---|---|
| 机械 | 匹配螺钉的内六角和螺丝刀、卡尺、平口剪、镊子 | 工具必须与螺钉头和尺寸匹配 |
| 焊接 | 温控焊台、合适焊头、焊料、助焊剂、烙铁架、吸锡工具 | 功率和热容量要覆盖主电源焊点 |
| 线材 | 剥线钳、斜口钳、热缩管、绑扎和护线材料 | 不以烙铁侧面替代通用热缩工具 |
| 测量 | 数字万用表、完好表笔、细探针或测试转接件 | 首次使用前验证端口、挡位和已知电压 |
| 通电 | 可调限流电源或已验证的串联限流装置 | 商品“防炸器”不能替代极性、短路和电压检查 |
| 工位 | 耐热工作面、烙铁架、局部排烟、护目镜和照明 | 普通桌面风扇不等于焊烟捕获 |
具体工具要求和每日自检见装配基线与工位安全。
软件¶
| 对象 | 常用工具 | 使用边界 |
|---|---|---|
| Betaflight飞控 | Betaflight App 2026.6.2 |
先核对飞控固件、板级目标和MSP兼容性 |
| ELRS接收机和发射模块 | ExpressLRS Configurator | 固定频段、区域、主要版本和绑定信息 |
| 电调 | 对应固件的BLHeli或AM32配置工具 | 先确认实际固件家族，不能混用写入工具 |
| 飞行训练 | Uncrashed、Liftoff、TRYP FPV等 | 模拟成绩不能证明真实机适飞 |
首次配置入口见四平台首次配置操作入口卡。模拟器训练及手感迁移见飞行操纵基础与模拟器训练。
型号示例如何使用¶
公开笔记中的型号可以作为检索起点，但不能组成一套默认兼容配置：
| 类别 | 示例 | 下单前重新核对 |
|---|---|---|
| ELRS遥控器 | RadioMaster Pocket、Boxer、TX16S MKII | 控制件、摇杆、内部射频版本、区域和固件 |
| DJI数字眼镜 | Goggles N3、Goggles 3 | 对应Air Unit、固件、视频模式和接口 |
| 平衡充电器 | ToolkitRC M6DAC、HOTA D6 Pro、ISDT K4 | AC/DC输入、通道功率、平衡能力和体系 |
| 五寸机架 | Mark5、Source One V5、Volador VX5、AOS 5、Apex EVO | 堆叠、摄像头、图传、电机孔距和备件 |
| 五寸电机 | 2306级产品 | Kv、电池串数、螺旋桨和同条件台架数据 |
型号、价格、硬件修订和套装内容会变化。商店标题和玩家口碑只能用于发现候选，最终结论必须回到厂商规格、尺寸图、针脚、固件支持和实测数据。
按阶段分配预算¶
- 先训练：优先确定遥控器和模拟器，验证输入设备、摇杆映射和操纵习惯。
- 再组成闭环：同时预算机体、眼镜、动力电池、平衡充电器和必要转接线。
- 再准备装机：补齐焊接、测量、限流、排烟、绝缘和易损备件。
- 最后升级体验：根据实际短板增加GPS、独立寻机器、更多电池、录像存储或高端部件。
低预算不应通过删除平衡充电、万用表、限流通电、排烟或绝缘条件来实现。先减少非必要性能和外观升级，再调整安全相关设备。
下单前检查¶
- 五张清单都有负责人、候选型号和预算；
- 遥控器、接收机、图传和眼镜的协议与频段已对应；
- 电池、充电器、主充电线和平衡接口已对应；
- 机架、堆叠、摄像头、图传和电池的空间已核对；
- 电机、螺旋桨、电池和电调有同条件数据；
- 工具能够完成焊接、测量、限流通电和返工；
- 固件目标、配置工具、备份和恢复入口已确认；
- 备用螺旋桨、绑带、固定件和常用耗材已计入。
