振动、振荡与控制异常¶

机械振动、传感器噪声、控制振荡、操作者输入、阵风和地效都可能在日志中形成周期波形。频谱峰也不是某个部件的自动标签。诊断目标是沿“激励源、传递路径、传感器、控制器、执行器、机体响应”建立因果链。

本节不重复专题06的常规调校流程。出现新振动或振荡时，冻结参数和飞行批准，先判断它是结构/动力故障、测量问题还是控制稳定性问题。

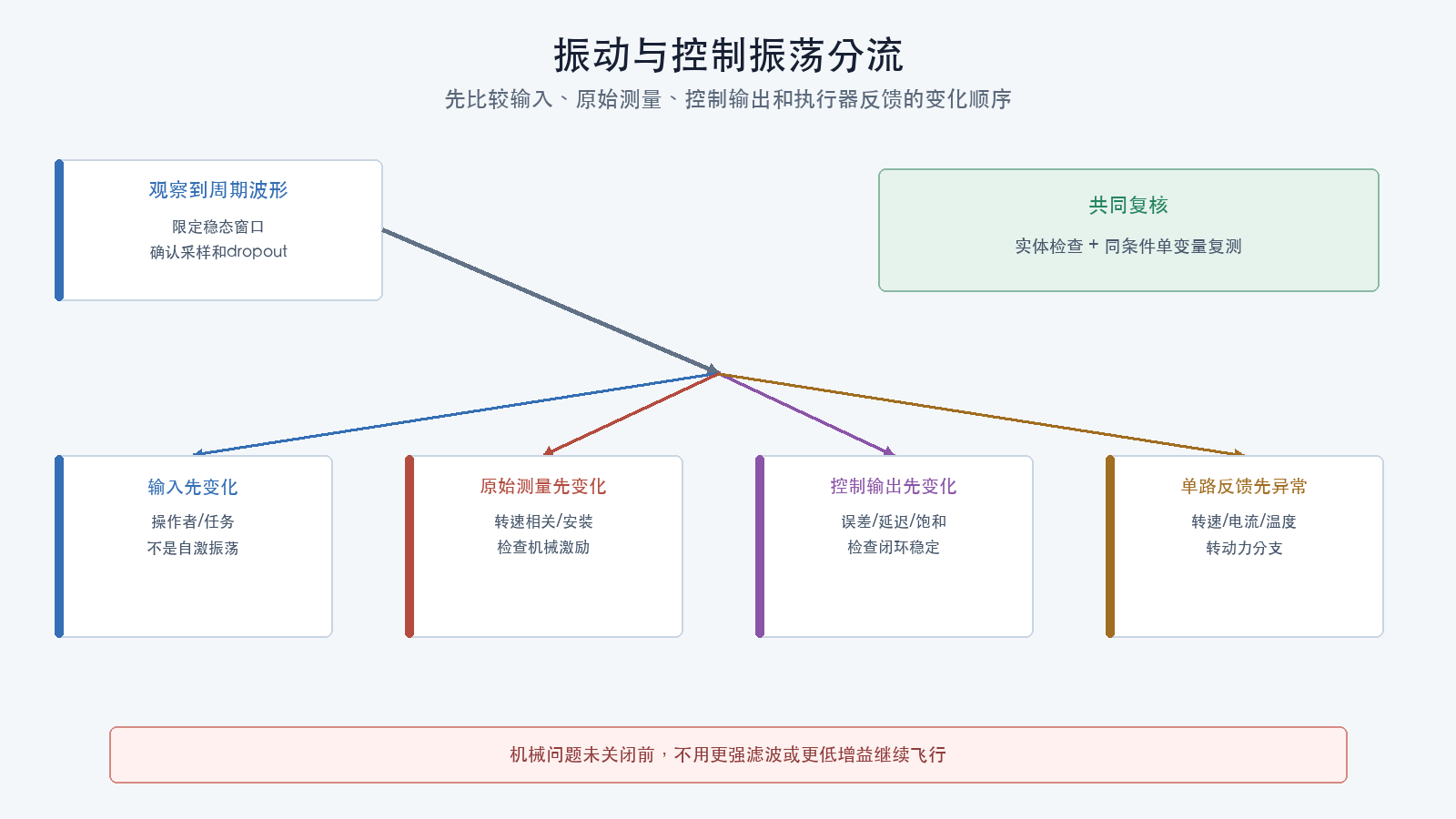

振动与控制振荡分流

前提条件¶

已完成证据保全和日志质量门禁；
有异常前的同构型健康基线，或明确标记无基线；
硬件、螺旋桨、载荷、飞控安装、固件和参数身份已固定；
关键日志具有足够采样率、可信带宽和时间连续性；
起飞、着陆、撞击、稳定飞行和主动输入窗口已分开；
任何复现先从断电检查和拆桨台架开始；
不通过增加滤波或降低增益掩盖机械损伤。

六类常见来源¶

来源	典型线索	必须排除
机械或动力激励	随转速移动的峰、单臂异常、实体松动或损伤	采样混叠、输出命令造成的变化
结构共振	特定转速段幅值显著放大、多个传感器共同响应	电机本体、桨和安装问题
传感器与安装	某实例异常、削波、飞控接触壳体、线束拉扯	真实机体运动
控制振荡	目标、误差、控制输出和响应形成闭环周期	操作者周期输入、机械激励
执行器非线性	饱和、死区、失步、不同步或推力突变	控制器本身不稳定
环境与操纵	阵风、地效、桨洗、快速输入或载荷摆动	无输入条件下的自激振荡

同一事件可以从机械激励开始，再被控制器放大。

先检查日志是否适合频谱¶

必须已知：

实际字段更新率；
抽取前滤波和带宽；
量程与削波；
dropout位置；
频谱窗口、窗函数、重叠率和FFT长度；
目标转速或输出证据；
分析区间是否近似稳态。

若无法证明抽取前抗混叠，高于新奈奎斯特频率的能量可能折叠为虚假低频峰。此时频谱只作为候选线索。

时域先于频域¶

先在时域对齐：

操作者输入；
目标角速度或姿态；
实际角速度或姿态；
跟踪误差；
控制器各项或等效输出；
各执行器命令与反馈；
电压、电流和转速；
模式、状态和事件；
原始与滤波后的惯性数据。

时域只能在校正硬件采样、记录、队列、传输和滤波延迟后判断谁先变化。每个事件都要带时间不确定区间；区间重叠时只能写“顺序未知”。频域用于描述某一稳定窗口内的周期成分，两者不能互相替代。

分流逻辑¶

输入先变化¶

若操作者或任务目标先出现周期变化，实际响应随后跟随，先检查输入源、模式和任务，不把响应称为自激振荡。

原始传感器先出现转速相关峰¶

若峰值随电机转速移动，且在控制目标变化前出现，优先检查桨、电机、轴承、机架和飞控安装。转速相关只是相关性，还需实体检查和单一变量复测。

控制输出先形成周期¶

若目标近似恒定，误差和控制输出形成持续或增长的周期，且执行器未先出现故障，应进一步检查闭环稳定性、延迟、饱和和参数。

单个执行器异常后姿态振荡¶

若某路转速、温度、电流或推力先异常，控制器随后提高或降低各路输出，这是动力故障引发的控制响应，应进入电源、动力与执行器故障。

只在地面或近地出现¶

检查地面约束、反射气流、桨洗和接地弹跳。固定带桨地面测试的结构模态不能直接代表自由飞行。

机械检查顺序¶

断电并确认能源隔离后：

检查螺旋桨缺口、裂纹、变形、安装方向和紧固；
检查电机轴、钟罩、轴承、安装螺钉和异物；
检查机臂、中心板、连接件和裂纹；
检查飞控减振件、壳体间隙和线束拉力；
检查电池、载荷、天线和起落架固定；
检查电调、电机线和连接器的机械接触；
记录每项检查的照片和测量；
只修复一个可疑因素后进行同条件复测。

手转“感觉顺滑”不能替代跳动、间隙、平衡或轴承状态的可量化检查。

频谱比较¶

合理比较必须保持：

相同信号与单位；
相同采样链；
相同窗口长度、窗函数和重叠；
相同转速或输出工作点；
相同机体、桨、载荷和安装；
相同坐标轴和图形尺度；
相同环境或明确记录差异。

观察：

峰值是否随转速移动；
是否出现转速倍频或固定结构频率；
多轴和多传感器实例是否一致；
峰值与控制输出、姿态误差和电流是否同步；
整改后峰值、响应、温度和声音是否共同变化。

频谱峰消失但温度、输出饱和或控制误差恶化，不属于整体改善。

控制振荡检查¶

在机械、传感器和日志质量通过后，检查：

目标与实际的相位关系；
振荡是否在输入结束后持续；
幅值是衰减、恒定还是增长；
是否只在某一轴、模式或工作点出现；
控制项是否饱和或被限制；
执行器是否有余量和一致响应；
滤波和计算延迟是否改变；
参数是否与批准基线不同；
电池电压、载荷和空气动力条件是否改变。

不能仅凭D项或某个控制项“看起来很大”判定参数错误。字段缩放和控制结构必须按固定平台解释。

四平台证据入口¶

Betaflight 2026.6.2¶

固定实际PID循环、Blackbox记录率、滤波和动态滤波配置；
对齐setpoint、gyro、PID项、motor和可能的RPM/调试字段；
先核对RPM数据来源、磁极数和丢帧；
使用Blackbox Explorer的图表和频谱时保留设置；
机械问题未关闭前不进入滤波和PID修改。

INAV 9.1.0¶

固定Blackbox记录率、控制与滤波配置；
区分基础姿态控制、导航控制和操作者输入；
保存陀螺仪、PID、执行器、模式和导航状态；
先证明基本姿态层健康，再分析位置或高度控制振荡。

ArduPilot Copter 4.7.1¶

对齐目标/实际姿态或角速度、执行器输出、VIBE、IMU和裁剪；
振动指标和阈值只在官方定义的飞行条件与字段语义内使用；
检查输出饱和、推力余量和模式；
自动调校或滤波结果不替代机械检查。

PX4 v1.17.0¶

确认ULog主题与更新率满足控制和频谱问题；
对齐角速度目标、实际、控制器状态、执行器、传感器和估计器；
使用高频日志前记录其配置和系统负载影响；
Flight Review提示是线索，原始ULog和固定参数用于结论。

低风险复现顺序¶

1. 离线重算¶

用相同原始数据和处理设置重复图表，确认现象不是解析或绘图错误。

2. 断电实体检查¶

检查机械、安装和损伤，不转动有风险的部件。

3. 拆桨传感器测试¶

检查静止噪声、手动小角度响应、线束接触和温度影响。拆桨状态不能复现旋翼激励。

4. 动力单元或专用结构台架¶

只有具备额定防爆裂围护、远程控制、量化测量和独立急停时，才分级加载。急停必须使用独立于被测飞控、电子调速器和通信链的硬接线断能路径，接触器失电安全并防止自动重新启动；还应设置独立超速、过流切断。加速前先验证急停和切断路径，人员始终避开旋翼平面。台架程序必须定义转速、负载、时间、温度和停止条件。

5. 受控专项飞行¶

只有前四层无法回答、机械与动力已通过且测试卡获批时，才执行单一动作、最小包线的飞行。不得用同一次飞行同时验证结构整改和新控制参数。

通过标准¶

日志对目标频带达到Q2或更高；
时域中已区分输入、传感器、控制输出和机体响应的先后；
机械、结构、传感器、执行器、控制和环境假设均有分流；
频谱处理可复现；
实体检查与日志线索相互对应；
每轮只有一个可归因改动；
纠正后同工作点的时域、频域、温度和输出共同复核；
回归范围覆盖受影响的A、B1、B2、C或D层。

本篇通过只表示异常已按当前证据范围分流并完成规定回归，不签发装桨、解锁或复飞授权。

停止条件¶

日志采样、带宽、单位或dropout不满足问题；
发现桨、轴承、机架、飞控安装或线束损伤；
惯性传感器削波持续增加；
动力台架出现松动、过流、过热、异响或转速异常；
需要用更强滤波或更低增益掩盖未关闭机械问题；
复现要求同时修改多个参数或部件；
受控飞行中出现幅值增长、姿态突变、动力不对称或链路告警。

恢复措施¶

停止测试、上锁并隔离能源；
保存本轮原始日志、配置和异常；
撤销临时诊断参数，回到旧批准参数作差异核对，不覆盖本轮候选；
动力改动回退B1a/B1b，结构、减振或安装改动回退B2；同时涉及动力和结构时按B1再B2；
传感器安装改动至少回退A/B2；
控制参数改动按专题06的D层流程重新验证；
事故触发的异常在10关闭前不得恢复飞行批准。

诊断记录模板¶

以下分域字段必须与统一证据模型合并使用：

现象、轴和工作点：
日志质量与可信频带：
输入/目标/响应/输出时间线：
转速、电流、电压和温度：
机械与安装检查：
频谱设置：
H1机械或动力：
H2控制或时延：
H3环境或操纵：
唯一整改：
同条件复测：
日志适用性：Q0 / Q1 / Q2 / Q3
因素清单（逐项填写角色、证据状态、证据索引、反证和纠正状态）：
最低回退层级：
残余限制：
当前飞行批准：阻断 / 部分恢复 / 恢复
批准范围、批准人与到期条件：

检查理解¶

为什么频谱峰不能直接命名为某个损坏部件？
如何区分操作者周期输入和自激控制振荡？
为什么时域分析应先于频域分析？
机械整改后为什么还要同时检查温度、输出和控制误差？
哪些条件下不得通过滤波或降增益继续推进？
