CAN、DroneCAN与Cyphal边界

控制器局域网（CAN，Controller Area Network）提供多节点总线、逐位仲裁、帧错误检测和错误隔离。DroneCAN和Cyphal在CAN之上定义不同的传输与数据类型体系；共用CAN收发器不代表协议兼容。

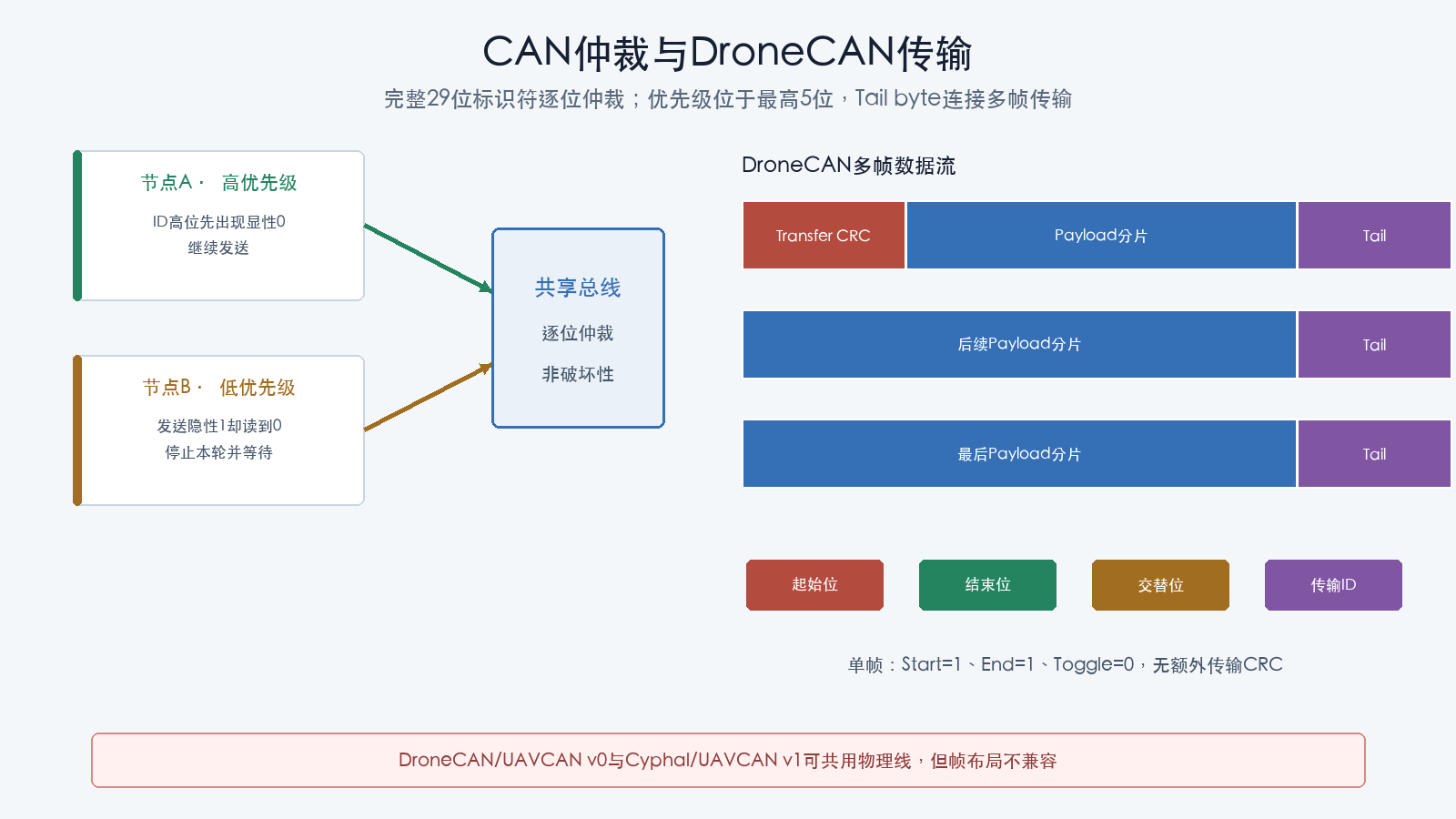

CAN仲裁与DroneCAN传输

先区分三层

层 内容
物理层 CAN_H、CAN_L、收发器、终端、电缆和拓扑
CAN数据链路层 标识符、仲裁、数据字段、链路CRC、确认和错误帧
上层协议 DroneCAN/UAVCAN v0、Cyphal/UAVCAN v1或厂商协议

看到合法CAN帧只能证明前两层部分工作。只有按正确上层规范解释标识符、尾字节、传输CRC和数据类型，才能得到消息。

物理总线

典型高速CAN使用差分双线和总线两端终端。工程记录至少包括：

  • 收发器标准和电压；
  • 标称仲裁速率；
  • CAN FD时的数据阶段速率；
  • 线束长度、支线长度和拓扑；
  • 两端终端及断电等效电阻；
  • 节点供电和公共参考策略；
  • 共模范围；
  • 隔离；
  • 连接器和屏蔽。

“总线两端各120欧姆”是常见拓扑原则，不等于任意断电测量都必须正好60欧姆。节点内部偏置、保护器件、隔离和其他并联路径会影响读数，应以系统设计和测量条件解释。

CAN仲裁

多个节点同时发送时，从标识符高位开始逐位仲裁：

  • 显性位覆盖隐性位；
  • 发送隐性却读到显性的节点停止本次发送；
  • 数值更小的标识符通常赢得仲裁；
  • 失败节点不是发生传输错误，可在总线空闲后重试。

因此，把协议优先级放在29位扩展标识符高位，可以直接影响仲裁。持续高优先级流量也可能让低优先级传输长期延迟。

CAN已有的保护

每个CAN数据帧已有链路层CRC、位填充检查、格式检查、确认和错误处理。它们用于发现总线传输错误，不提供：

  • 节点身份认证；
  • 载荷保密；
  • 高层传输完整性；
  • 防重放；
  • 命令授权。

多帧上层协议仍可能需要覆盖完整传输的CRC。

DroneCAN命名边界

DroneCAN延续原UAVCAN v0协议。资料中还可能把DroneCAN自身的演进版本称为“DroneCAN v1”，这不能与UAVCAN v1/Cyphal混为一谈。

本文使用：

  • DroneCAN/UAVCAN v0：经典的v0线协议；
  • Cyphal/UAVCAN v1：后继Cyphal协议；
  • DroneCAN CAN FD扩展：DroneCAN项目后续定义的FD承载。

DroneCAN的29位标识符

DroneCAN经典CAN只使用CAN 2.0B的29位扩展标识符。

广播消息

普通消息标识符包含：

  • 5位优先级；
  • 16位消息数据类型ID；
  • 消息/服务区分位为消息；
  • 7位源节点ID。

消息传输广播给总线上其他节点。

服务

服务标识符包含：

  • 5位优先级；
  • 8位服务数据类型ID；
  • 请求/响应位；
  • 7位目标节点ID；
  • 消息/服务区分位为服务；
  • 7位源节点ID。

服务由点对点请求和响应组成，不应因CAN物理广播特性而描述为“服务广播”。响应必须与请求的数据类型、节点关系和传输ID对应。

优先级和节点

  • 优先级范围为0至31；
  • 数值0优先级最高；
  • 普通已分配节点ID范围为1至127；
  • 节点ID 0用于匿名传输的特殊语义；
  • 同一多帧传输的CAN ID和优先级保持一致。

节点ID用于寻址，不是安全身份。

Tail byte

每个DroneCAN CAN帧的数据字段最后一个字节是Tail byte：

位 含义
7 Start of transfer
6 End of transfer
5 Toggle
4至0 Transfer-ID，模32

单帧传输：

  • Start为1；
  • End为1；
  • Toggle为0；
  • 经典CAN下一帧最多有7字节上层载荷。

多帧传输：

  • 首帧Start为1；
  • 末帧End为1；
  • 首帧Toggle为0，后续逐帧翻转；
  • 每帧Transfer-ID一致；
  • 接收端按来源、类型、方向和Transfer-ID维护重组状态。

多帧传输CRC

只有多帧DroneCAN传输增加16位传输CRC：

  • 算法为CRC-16/CCITT-FALSE；
  • 初值0xFFFF；
  • 多项式0x1021；
  • 不反射；
  • 输出异或为0；
  • 输入为数据类型签名的64位小端表示，再接完整序列化载荷；
  • 计算结果按低字节、再高字节的顺序位于传输数据流最前面。

这个传输CRC与每个CAN帧由控制器处理的链路CRC不同。单帧传输没有额外传输CRC。

数据类型与序列化

DroneCAN数据类型定义包含：

  • 全名；
  • 数据类型ID；
  • 64位数据类型签名；
  • 字段类型和数组边界；
  • 服务请求与响应定义；
  • 版本与命名空间。

实现通常由数据结构描述语言（DSDL，Data Structure Description Language）定义生成序列化代码。手工按C结构体复制会遇到位字段、尾数组优化、端序和填充问题。

发送端与接收端必须使用匹配的数据类型定义。ID相同但签名或字段定义不同，会使传输CRC或语义不一致。

Transfer-ID与时间边界

Transfer-ID按传输描述符分别维护。描述符至少区分传输种类、数据类型、源节点，以及服务场景中的目标和请求/响应方向。不能为整条CAN总线只维护一个Transfer-ID。

5位Transfer-ID按模32递增，但接收端不能脱离时间解释：

  • 连续传输用预期的下一Transfer-ID检测重复和丢失；
  • 发送端可删除至少2秒未使用的Transfer-ID映射；以后重新创建该映射时，Transfer-ID必须从0初始化，不是从任意值开始；
  • 接收端的Transfer-ID超时为2秒；超时后可把下一合法起始帧作为新序列接受，因此它可能看到与旧序列不连续的Transfer-ID；
  • 消息或服务传输若无法在1秒内完成应中止；服务客户端等待响应的推荐上限也是1秒，应用若改变必须明确记录；
  • 节点重启、动态节点ID变化和接收状态过期都要清理相应重组状态；
  • 在超时窗口外重新出现的帧不能简单按“旧序号重放”永久拒绝。

测试应覆盖模32回绕、2秒内重复、超过2秒重新开始、多帧中断、节点重启和服务响应超时。

匿名传输

未分配节点可使用受限的匿名消息发现分配服务。匿名传输：

  • 源节点ID为0；
  • CAN ID中的消息类型ID空间受限；
  • 加入判别值；
  • 只能使用单帧；
  • 不能直接承担普通服务通信。

匿名节点不是“节点ID冲突时继续正常工作”的通用模式。

Cyphal不是线兼容升级

Cyphal是UAVCAN v1的现名。它可使用相同CAN_H/CAN_L布线和29位扩展帧，但与DroneCAN/UAVCAN v0的CAN传输不兼容。

项目 DroneCAN/UAVCAN v0 Cyphal/CAN v1
优先级 5位，32级 3位，8级
消息标识 16位数据类型ID 13位Subject-ID
服务标识 8位 9位Service-ID
CAN ID布局 v0专用 v1专用
单帧Toggle 0 1
多帧首帧Toggle 0 1
传输CRC位置 数据流开头 载荷和填充之后
CRC输入 类型签名加载荷 载荷加尾部填充

即使两者都有Tail byte和5位Transfer-ID，也不能互解。互通需要明确的双协议栈或网关，网关还要转换数据类型、服务语义、状态和错误。

经典CAN与CAN FD

Cyphal/CAN可使用：

  • 经典CAN，最大传输单元（MTU，Maximum Transmission Unit）为8字节；
  • CAN FD，常用MTU为64字节。

扣除Tail byte后，单帧上层载荷分别最多为7和63字节。同一传输网络的节点应采用一致MTU。

CAN FD控制器能够发送经典帧，不表示经典CAN节点能接收FD帧。仅支持经典CAN的活动节点看到FD帧时可能发送错误帧并破坏传输。混用前必须确认所有活动节点和分析仪支持相同模式。

DroneCAN还定义了自己的CAN FD扩展。它仍不是Cyphal/CAN FD；“都使用64字节CAN FD帧”不能建立互操作性。

总线负载

CAN负载不能只用载荷字节除以标称速率，因为还包括：

  • 仲裁字段；
  • 控制、CRC、确认和帧间隔；
  • 位填充；
  • 扩展标识符开销；
  • 多帧Tail byte；
  • 传输CRC；
  • 错误帧和重发。

应使用实际标识符、数据长度码（DLC，Data Length Code）、速率和捕获时间计算总线占用，并分别观察：

  • 平均负载；
  • 峰值窗口；
  • 高优先级时延；
  • 低优先级最坏等待；
  • 错误帧；
  • 节点发送和接收队列；
  • 总线关闭（Bus-off）和恢复。

不存在适用于所有飞控总线的统一安全负载百分比。

节点管理

记录：

  • 节点ID来源；
  • 动态分配或静态配置；
  • 重复ID检测；
  • 节点名称和软件/硬件版本；
  • 数据类型定义提交；
  • 启动和健康状态；
  • 重启计数；
  • 参数或寄存器配置；
  • 固件更新路径。

节点ID冲突可能让两台设备同时响应同一服务或使Transfer-ID状态混乱。发现冲突时应停止总线放行。

安全边界

传统DroneCAN不提供端到端身份认证或加密。物理接入总线的节点可能：

  • 发送更高优先级帧；
  • 伪造节点ID；
  • 重放旧消息；
  • 发起服务请求；
  • 耗尽总线；
  • 发送合法格式但危险的命令。

需要通过物理隔离、受控网关、消息白名单、速率限制、节点状态门禁和应用层认证降低风险。CAN错误检测不能代替这些措施。

验证步骤

执行错误帧、节点ID冲突、异常优先级或负载注入前，必须先完成协议审查与测试卡第0节，并按抓包、解码、一致性与版本迁移在独立测试总线上保存证据。

  1. 在断电状态确认拓扑、终端和节点；
  2. 固定所有节点固件、节点ID、比特率和数据类型定义；
  3. 被动捕获总线启动、稳态和重启；
  4. 核对29位ID布局、Tail byte和Transfer-ID；
  5. 对多帧传输重算CRC；
  6. 验证CRC结果按低字节、再高字节位于数据流开头；
  7. 核对广播与服务方向；
  8. 统计负载、仲裁延迟、错误帧和队列；
  9. 在独立测试总线验证丢帧、重复、错误Toggle、模32回绕和时间状态过期；
  10. 验证节点重启、动态分配和重复ID处理；
  11. 如存在v0/v1或Classic/FD网关，分别证明两侧协议和转换失败分支。

禁止在飞行总线或在役设备上注入高优先级洪泛、错误帧、总线关闭或节点ID冲突。

检查理解

  1. CAN链路CRC和DroneCAN传输CRC有什么区别？
  2. DroneCAN服务为什么不是广播语义？
  3. Tail byte包含哪些字段？
  4. DroneCAN与Cyphal为何不能因共用CAN线而视为兼容？
  5. CAN FD控制器向下兼容为什么不等于经典节点能接收FD帧？
