硬件抽象、板级目标与启动链

板级移植的目标，是让通用飞行逻辑通过明确的硬件契约访问某一块真实电路板。复制相似目标只能作为起点，最终每个引脚、时钟、总线、传感器和存储边界都必须回到原理图与器件资料。

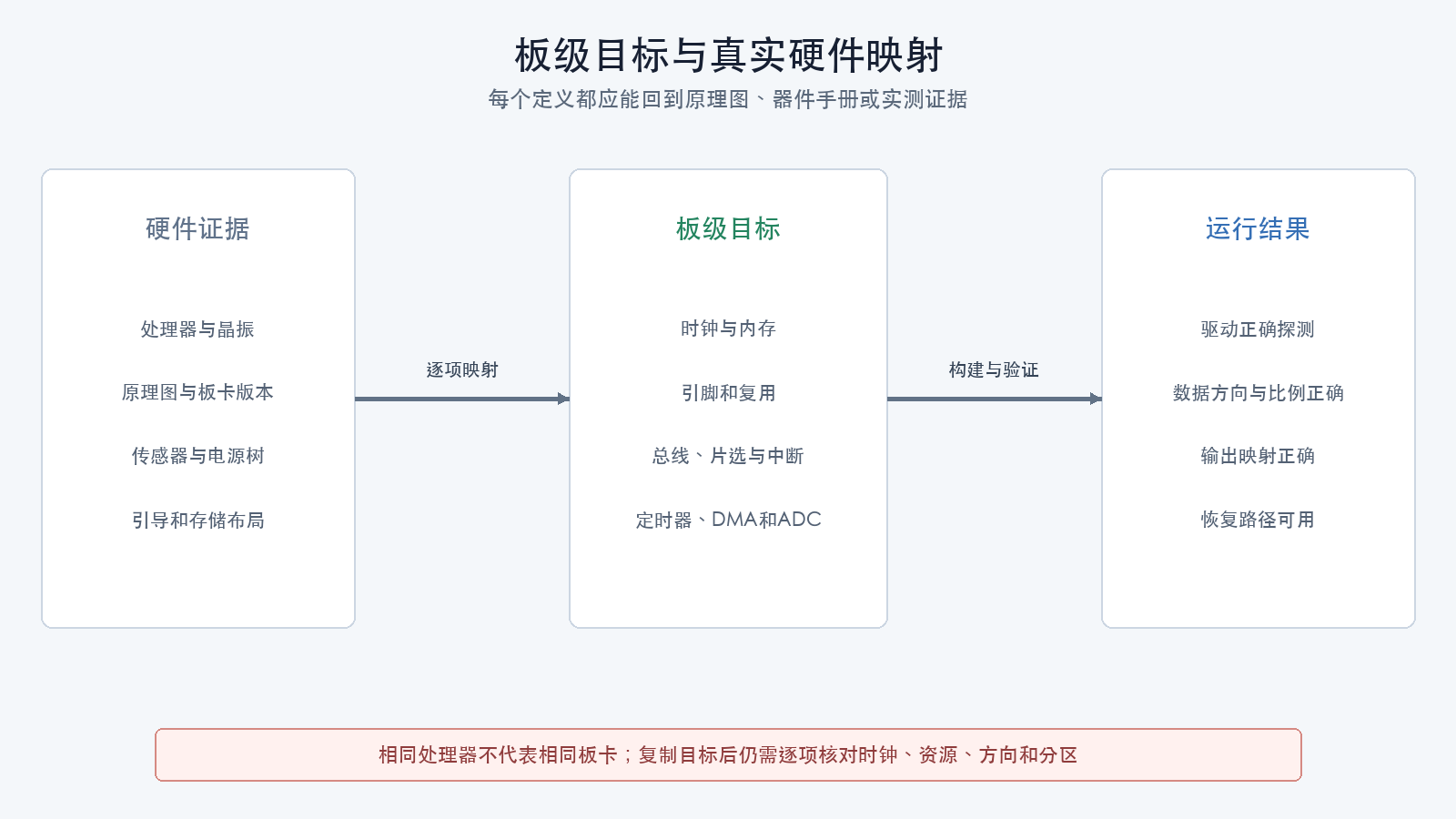

板级目标与硬件映射

四层不要混淆

本篇使用的常见接口包括：

  • 通用异步收发器（UART，Universal Asynchronous Receiver/Transmitter）；
  • 串行外设接口（SPI，Serial Peripheral Interface）；
  • 内部集成电路总线（I²C，Inter-Integrated Circuit）；
  • 控制器局域网（CAN，Controller Area Network）；
  • 模数转换器（ADC，Analog-to-Digital Converter）。
层级 典型内容 错误后果
处理器平台 内核、时钟树、中断、缓存、存储控制器 无法启动、时序错误或异常复位
硬件抽象层 GPIO、UART、SPI、I²C、CAN、ADC、定时器接口 驱动无法跨板复用
板级目标 引脚、总线实例、片选、方向、功能开关和默认设备 读错传感器、输出错通道或损坏硬件
产品配置 默认参数、机型、端口用途和功能裁剪 功能缺失、资源冲突或不安全默认值

通用输入输出（GPIO，General-Purpose Input/Output）只是处理器引脚的一种功能。一个物理引脚还可能复用为串口、定时器、模数转换器或总线信号。

原理图是板级目标的主要事实来源

至少准备：

  • 原理图及修订版本；
  • 物料清单；
  • 印制电路板版本；
  • 处理器和传感器数据手册；
  • 时钟源及频率；
  • 引导加载程序和闪存布局；
  • 供电树与电源使能逻辑；
  • USB和调试接口；
  • 电机输出、电压和电流采样比例；
  • 厂商已发布的板级定义。

商品页的“F7飞控”“双陀螺仪”不足以生成板级目标。

板级资源清单

处理器和时钟

  • 完整处理器型号和封装；
  • 外部晶振频率；
  • 主时钟和外设时钟；
  • 闪存和随机存取存储器容量；
  • 缓存和紧耦合存储器；
  • 看门狗和复位源；
  • 供电电压与棕断阈值。

时钟配置错误可能让串口波特率、定时器和传感器总线同时异常。

传感器

对每个器件记录：

项目 内容
型号与硬件版本 不能只写“陀螺仪”
总线实例 SPI1、I²C2等
地址或片选 I²C地址或SPI片选引脚
中断 数据就绪引脚、边沿和上拉
方向 芯片轴到机体轴的旋转
电源控制 常供电还是可切换
驱动 源码模块和构建开关

通信与输出

  • 每个UART的TX、RX、反相和单线能力；
  • CAN收发器和终端条件；
  • USB设备模式和标识；
  • 电机、舵机和蜂鸣器所用定时器通道；
  • DShot或脉宽输出所需DMA资源；
  • LED、摄像头控制和电源开关极性；
  • 电压、电流和模拟信号所用ADC通道与比例。

存储

  • 内部闪存分区；
  • 参数存储区域；
  • 板载闪存或存储卡；
  • 日志文件系统；
  • 擦写粒度和寿命；
  • 断电时的一致性策略。

引脚复用是全局约束

同一个引脚或硬件资源可能同时被多个功能请求。例如：

  • UART引脚与电机定时器复用；
  • SPI总线共享但片选冲突；
  • DMA通道被多个高速输出占用；
  • 定时器通道同时用于蜂鸣器和电机；
  • ADC通道与数字功能复用；
  • 调试接口被普通GPIO占用。

因此板级移植不能逐行孤立检查。应建立“资源—申请者—模式—优先级”矩阵，并由构建检查和运行时探测共同验证。

启动链与内存布局

存在独立引导加载程序时，需要明确：

复位
→ 引导加载程序向量表与复位处理程序
→ 镜像校验与选择
→ 设置应用主栈指针和向量表偏移
→ 跳转到应用复位处理程序
→ 应用运行时与内存初始化
→ 板级初始化
→ 驱动与飞行模块

没有独立引导加载程序时，处理器可直接进入应用向量表和应用复位处理程序。引导加载程序与应用通常各自拥有启动代码，不能把应用的.data、.bss初始化误放到跳转前的通用步骤。

同时记录：

  • 引导加载程序起始地址和大小；
  • 应用固件起始地址；
  • 参数或配置存储区域；
  • 崩溃转储区域；
  • 镜像头和板级标识；
  • 升级与回滚条件。

链接脚本和刷写工具必须使用同一内存布局。仅修改一侧可能覆盖参数、引导加载程序或其他分区。

PX4 v1.17.0的板级追踪示例

以官方px4_fmu-v5_default目标为阅读样例，不要求购买该硬件：

需要确认 源码位置 查看方法
目标是否存在 boards/px4/fmu-v5/default.px4board make list_config_targets
构建功能 default.px4board 查看CONFIG_...开关
NuttX处理器与外设配置 boards/px4/fmu-v5/nuttx-config/nsh/defconfig 搜索处理器、UART、SPI、I²C和ADC配置
NuttX板级引脚与时钟 boards/px4/fmu-v5/nuttx-config/include/board.h 对照处理器手册和参考设计
PX4板级配置 boards/px4/fmu-v5/src/board_config.h 对照电源、总线和板级宏
板级默认参数与辅助设备 boards/px4/fmu-v5/init/rc.board_defaults 查看电池、估计器、指示灯和安全按钮等默认值
传感器启动与硬件分支 boards/px4/fmu-v5/init/rc.board_sensors 查看IMU、气压计和磁力计启动命令

验证命令：

test "$(git rev-parse HEAD)" = \
  d6f12ad1c4f70ad3230afd7d86e971421e02fef4
git branch --show-current
git status --short
git submodule update --init --recursive
make px4_fmu-v5_default

git branch --show-current应输出此前创建的learning/read-only-diagnostic，不应在此重新检出标签并进入分离头指针状态。test命令非0退出时停止执行。

成功构建只能证明源码定义内部一致，不能证明自制或相似板卡的原理图、引脚和电气实现与FMUv5一致。

板级适配的安全顺序

  1. 先在现有正式目标上完成未修改基线构建；
  2. 选择处理器和板级结构最接近的参考目标；
  3. 逐项抄录并核对原理图，不复制未知定义；
  4. 先验证时钟、调试接口、日志串口和看门狗；
  5. 再验证存储、USB和低风险GPIO；
  6. 再验证总线扫描和单个传感器；
  7. 校验传感器方向、比例和时间戳；
  8. 最后在拆桨条件下验证执行器输出；
  9. 制造错误启动、参数损坏和通信中断，验证恢复；
  10. 保留板级证据、测试日志和已知限制。

首次通电应使用限流电源，并在写入固件前验证供电电压、短路和调试连接。具体电气操作属于后续组装专题。

板级目标完成门禁

  • 目标名称和板级标识唯一；
  • 处理器、晶振、闪存和内存配置正确；
  • 引导加载程序与应用分区一致；
  • 所有传感器型号、总线、地址或片选、方向和中断正确；
  • UART、I²C、SPI、CAN、ADC、定时器和DMA无资源冲突；
  • 电源使能、指示灯和蜂鸣器极性正确；
  • 电机输出通道与实际焊盘一致；
  • 电压和电流采样比例可校准；
  • USB、调试接口和恢复路径可用；
  • 目标功能裁剪不超过闪存和内存预算；
  • 全部结论能追溯到原理图、数据手册或实测。

检查理解

  1. 为什么复制相同处理器的目标不能直接完成移植？
  2. 时钟配置错误可能同时影响哪些功能？
  3. 为什么定时器和DMA要做全局资源检查？
  4. 引导加载程序和应用固件为什么必须共享内存布局？
  5. 为什么执行器输出应放在板级验证的后段？
