传感器驱动与数据质量

传感器驱动的职责不只是“读出几个寄存器”。它必须把硬件产生的字节转换成带有正确单位、方向、时间和健康状态的数据，并在总线或器件异常时给上层明确结果。

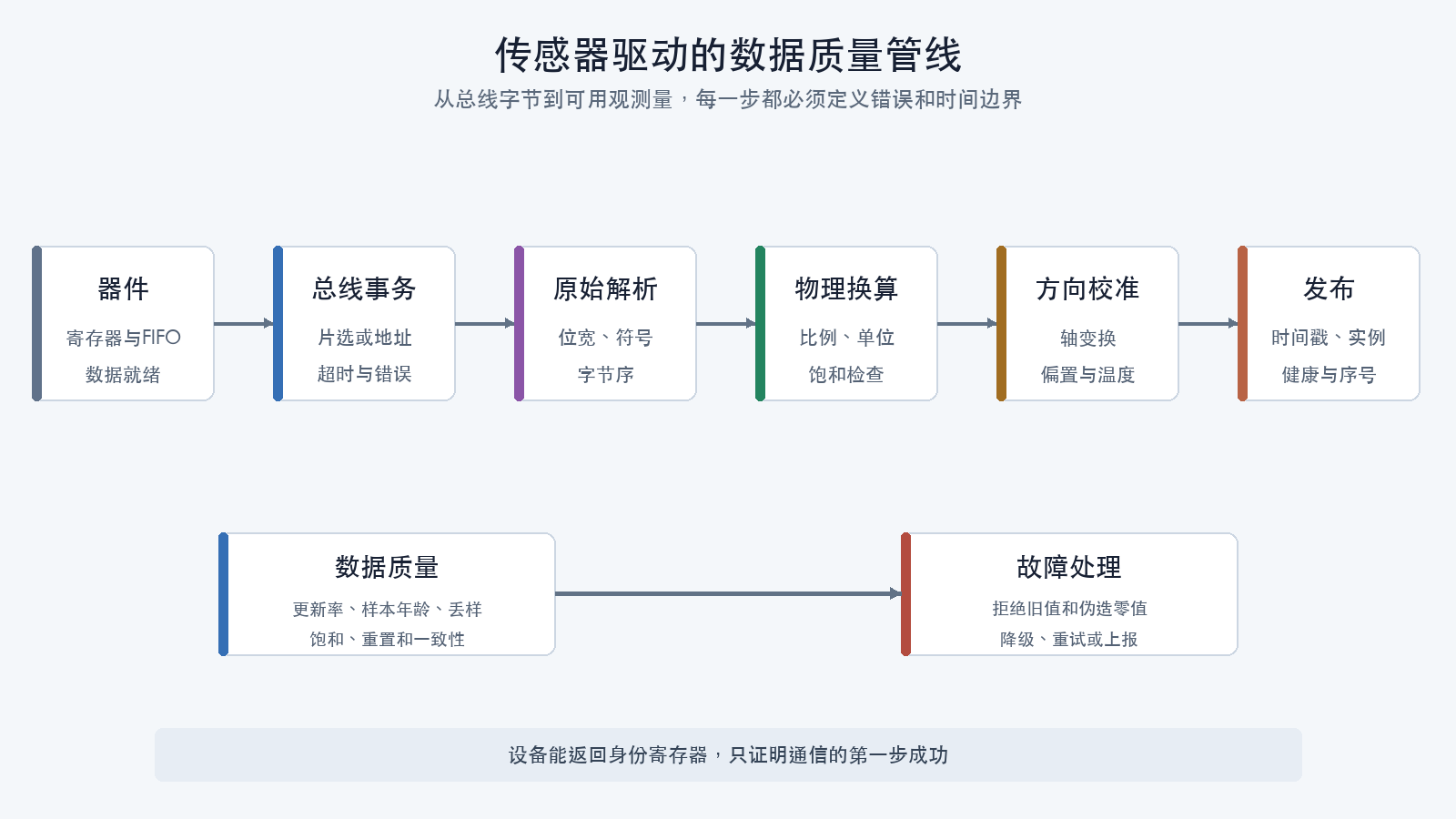

传感器驱动数据管线

驱动的数据管线

典型过程包括：

  1. 识别总线和器件实例；
  2. 读取身份寄存器；
  3. 复位器件并等待规定时间；
  4. 写入量程、滤波、输出速率和中断配置；
  5. 验证关键寄存器是否生效；
  6. 在数据就绪事件或计划周期读取样本；
  7. 检查传输状态和样本完整性；
  8. 解析字节序和有符号数；
  9. 换算为统一物理单位；
  10. 应用传感器方向与校准；
  11. 记录采样时间、实例和错误状态；
  12. 发布给状态估计或其他消费者。

任何一步失败都不能静默地把零值或旧值伪装成新样本。

总线操作需要事务边界

SPI设备

串行外设接口（SPI，Serial Peripheral Interface）设备通常共享时钟和数据线，通过独立片选区分。

核对：

  • SPI模式；
  • 最大时钟；
  • 读写位定义；
  • 寄存器地址宽度；
  • 片选建立和保持时间；
  • 连续读取规则；
  • 多字节顺序；
  • 总线锁和DMA缓冲区。

错误片选可能让两个设备同时驱动总线。提高总线频率也可能只在短线或特定温度下工作。

I²C设备

内部集成电路总线（I²C，Inter-Integrated Circuit）通过地址区分设备。

核对：

  • 7位或其他地址形式；
  • 上拉电阻与总线电压；
  • 时钟速率；
  • 时钟延展；
  • 重复起始；
  • 超时；
  • 总线被设备拉低后的恢复。

扫描到地址只证明某个设备响应，不能证明型号、配置和数据正确。

从原始码到物理量

以三轴角速度为例：

物理角速度 =
原始有符号计数 × 量程比例
→ 传感器坐标系
→ 板级方向变换
→ 机体坐标系
→ 偏置和温度补偿

必须明确：

  • 原始位宽和符号；
  • 每位对应的量值；
  • 度每秒还是弧度每秒；
  • 右手系还是其他约定；
  • 轴交换和正负号；
  • 饱和值；
  • 无效值。

单位错误可能让数值看起来“在变化”，却完全无法进入正确控制计算。

时间戳放在哪里

常见时间点包括：

  • 物理采样时刻；
  • 数据就绪中断时刻；
  • 总线读取开始或结束时刻；
  • 驱动发布时刻；
  • 上层消费时刻。

状态估计更关心测量实际对应的物理时刻，而不是消息最终发布的时刻。若器件内部存在先入先出缓冲区（FIFO，First In First Out），还要根据样本顺序、输出速率和读取延迟重建每个样本的时间。

数据就绪与轮询

数据就绪中断可以减少无效轮询并提供更稳定的采样时刻，但需要验证：

  • 引脚和边沿配置；
  • 中断是否丢失或重复；
  • 中断频率；
  • 读取能否在下一批数据到达前完成；
  • FIFO溢出行为；
  • 中断故障后的降级策略。

没有数据就绪信号时可以轮询，但必须检测重复样本和样本年龄。

校准不是驱动常数

应区分：

  • 器件固定比例和寄存器定义；
  • 板级方向；
  • 单台设备的偏置和比例校准；
  • 温度补偿；
  • 运行时估计的偏差。

把单台设备的校准值写死在通用驱动里，会让同型号其他设备继承错误参数。校准数据应绑定设备实例、硬件版本和有效条件。

滤波边界

传感器内部、驱动、状态估计器和控制器都可能有滤波。每级都要记录：

  • 类型；
  • 截止频率；
  • 采样率；
  • 相位或群延迟；
  • 初始化状态；
  • 参数变化时的状态处理；
  • 是否影响故障检测。

重复滤波可能显著增加延迟。不能只根据曲线更平滑判断滤波更好。

健康状态不能只有“在线”

建议至少统计：

指标 用途
通信错误数 识别总线或连接问题
连续失败数 触发超时或重启
样本年龄 识别旧数据
更新率 识别降频和丢样
FIFO溢出 识别处理不及时
饱和次数 识别量程不足
温度范围 识别超出补偿边界
一致性检查 比较冗余传感器或物理约束
重置次数 识别器件反复失效

“设备能返回身份值”只表示通信的第一步成功。

冗余传感器

多传感器系统还需要明确：

  • 实例编号是否稳定；
  • 谁是主传感器；
  • 切换条件；
  • 切换时坐标和校准是否一致；
  • 故障隔离是否会来回抖动；
  • 日志能否看出当前数据来源；
  • 一个总线故障是否会同时影响多个实例。

两颗传感器共用同一供电或总线，并不构成完整独立冗余。

驱动验证顺序

  1. 主机端测试解析、缩放和边界；
  2. 用记录数据或虚拟总线重放；
  3. 在开发板上读取身份和配置寄存器；
  4. 验证静止偏置、六面方向和时间戳；
  5. 制造断线、超时、错误身份和饱和；
  6. 测量更新率、抖动和CPU占用；
  7. 验证重启、重新探测和故障上报；
  8. 与参考仪器或已知输入比较；
  9. 再接入状态估计器；
  10. 最后进入拆桨整机测试。

PX4 v1.17.0的驱动追踪示例

以FMUv5板级目标中的一个惯性传感器分支为例：

  1. 打开boards/px4/fmu-v5/init/rc.board_sensors；
  2. 找到ver hwtypecmp对硬件版本的判断；
  3. 其中一个分支启动icm42688p -s -R 2 -q start，另一个分支启动icm20602；
  4. -s、-R 2和-q的具体含义必须回到该版本驱动的命令帮助与源码确认；
  5. 进入src/drivers/imu/invensense/icm42688p/；
  6. 从模块入口找到总线对象、设备标识检查、寄存器配置、FIFO读取和发布对象；
  7. 在src/drivers/imu/invensense/icm42688p/CMakeLists.txt和相关Kconfig中确认驱动进入构建；
  8. 再从发布的sensor_accel、sensor_gyro或FIFO主题追踪到sensors模块与估计器。

可使用：

rg "icm42688p" boards/px4/fmu-v5 src/drivers/imu
rg "sensor_accel|sensor_gyro" src/drivers/imu/invensense/icm42688p

在真实FMUv5兼容硬件上验证时必须拆除螺旋桨，并先确认该硬件版本确实使用对应器件。控制台中的典型只读检查为：

icm42688p status
listener sensor_accel 5
listener sensor_gyro 5

通过标准不是“命令有输出”，而是设备实例、更新率、错误计数、温度、轴方向和静止量级符合该板卡与安装条件。若目标硬件走icm20602分支，则不能强行启动icm42688p完成示例。

检查理解

  1. 为什么读取到寄存器值不等于驱动完成？
  2. 传感器时间戳为什么不能简单使用消息发布时间？
  3. 为什么单台设备校准值不应写进通用驱动？
  4. 两颗同总线传感器为什么不构成完整独立冗余？
  5. “在线”状态为什么不足以描述传感器健康？
