遥控链路、模式与失联异常

遥控输入、遥测回传和地面站链路是不同通道。画面卡顿不一定代表遥控失联，地面站断开也不一定意味着飞控没有接收到操纵命令。诊断必须从发射机、射频、接收机、飞控输入、模式状态机到最终安全动作逐层建立时间线。

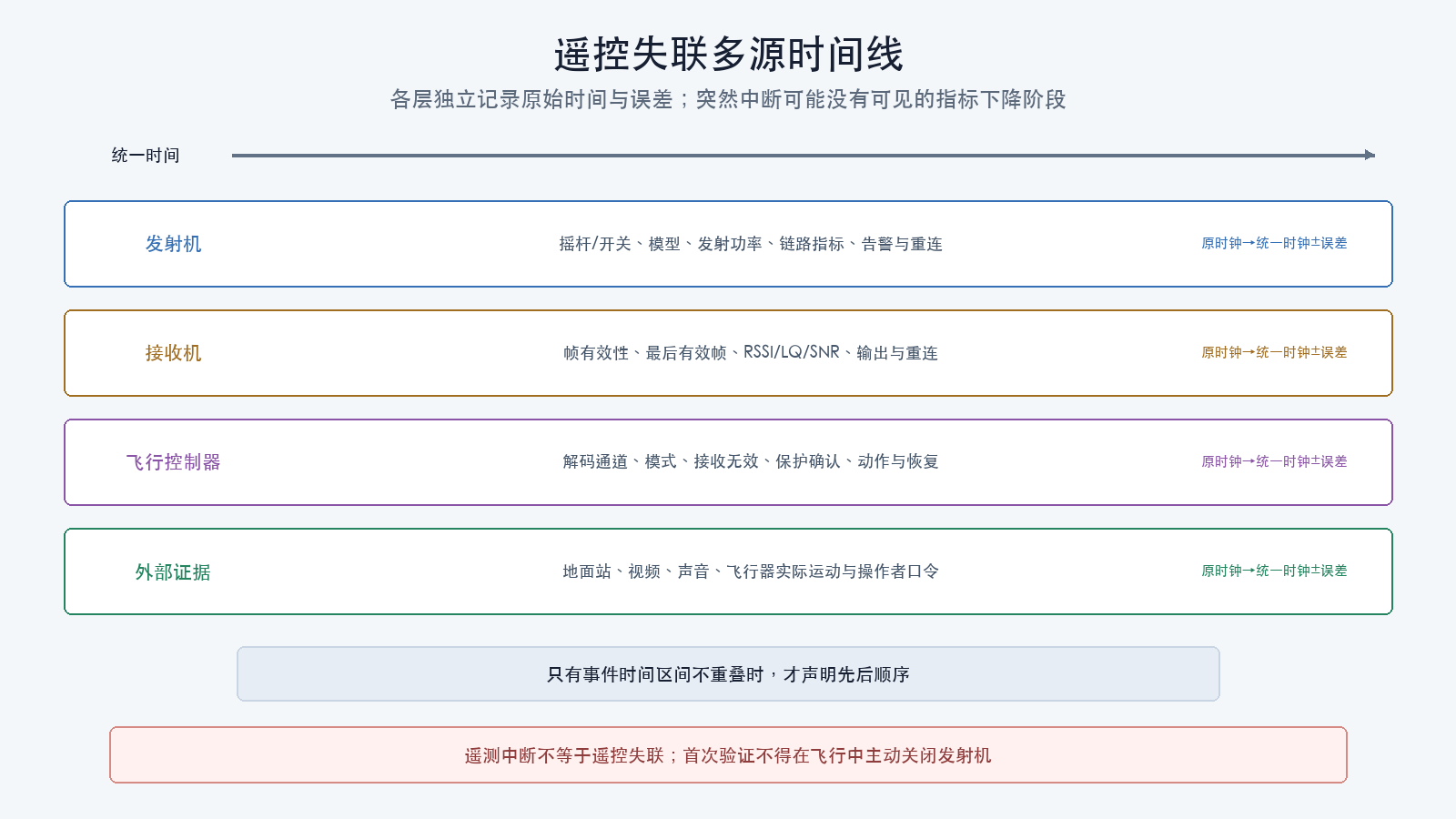

遥控失联诊断时间线

前提条件

  • 已保全机载、地面站、发射机、接收机和视频证据；
  • 已固定接收机协议、固件、通道映射、模式和失联配置；
  • 已知遥控链路、遥测链路和视频链路的物理与逻辑关系；
  • 所有地面复现均拆桨；
  • 主动力已隔离，失联测试不会使执行器意外启动；
  • 不在飞行中主动关闭发射机或制造射频遮挡。

建立端到端链路

操作者动作
→ 发射机输入与混控
→ 发射模块
→ 射频传播与天线
→ 接收机
→ 串行/总线协议
→ 飞控接收解码
→ 通道与模式映射
→ 失效保护状态机
→ 控制模式和执行器动作

每一段都要回答“输入是什么、输出是什么、时间是多少、错误如何上报”。

先区分四类现象

类别 现象 首要证据
输入异常 通道跳变、卡住、中心偏移、映射错误 发射机输入、接收机输出、飞控通道
链路退化 丢包、延迟、重连、链路质量下降 双端链路指标、天线与环境
模式异常 非预期模式进入或拒绝切换 通道、模式条件、状态和事件
失联动作异常 未触发、过早触发或动作不符合设计 接收有效性、计时器、阶段、最终状态

“飞行器不听话”可能是姿态、动力或任务问题，不能仅凭主观感觉归入遥控链路。

多源时间线

至少对齐：

  • 发射机开关、摇杆和告警；
  • 发射端链路质量、功率和重连；
  • 接收端链路质量、包状态和失联输出；
  • 飞控接收有效性与通道；
  • 飞行模式和失效保护阶段；
  • 地面站告警；
  • 执行器命令和飞行器响应；
  • 视频中的操作者口令和现场事件。

区分以下观测事件。它们可能重叠，也可能因突然断电而没有“指标逐步下降”阶段，必须按实测时间和不确定区间排序：

  • 指标下降：链路仍有有效数据；
  • 接收无效：飞控不再接受正常控制帧；
  • 失效保护确认：达到平台定义的判断条件；
  • 动作执行：进入保持、返航、降落、上锁或其他配置动作；
  • 链路恢复：数据恢复；
  • 恢复处置：是否自动退出、保持状态或要求人工操作。

这些时刻通常不是同一时刻。

链路常见指标包括接收信号强度指示（RSSI，Received Signal Strength Indicator）、链路质量（LQ，Link Quality）和信噪比（SNR，Signal-to-Noise Ratio）。它们的定义、方向和缩放取决于具体协议，不能跨系统比较绝对值。

固定诊断步骤

1. 固定配置

保存：

  • 发射机、发射模块和接收机型号与固件；
  • 区域、频段、功率和动态功率设置；
  • 天线型号、极化、安装和连接；
  • 绑定信息和接收机模式；
  • 协议、波特率、反相和半双工设置；
  • 通道顺序、端点、中位、死区和模式范围；
  • 飞控失联延时、阶段和动作；
  • 地面站与遥测链路配置。

2. 证明操作者输入

使用发射机日志或视频确认：

  • 操作者实际移动了哪个控制；
  • 开关位置和模式；
  • 是否有混控、逻辑开关或脚本；
  • 是否收到低电量、链路或遥测告警；
  • 发射机是否重启或切换模型。

操作者回忆是证据之一，但不能替代可用的发射机记录。

3. 比较三处信号

在相同时间轴比较：

  1. 发射机产生的通道；
  2. 接收机报告或输出的通道；
  3. 飞控解码后的通道。

若发射机正确、接收机错误，聚焦射频或接收机；若接收机正确、飞控错误，聚焦协议、端口、电源和解码；若飞控通道正确但模式错误，聚焦映射和模式条件。

4. 审查失效保护状态机

记录：

  • 触发源；
  • 判定延时；
  • 第一阶段动作；
  • 后续阶段动作；
  • 当前模式和位置条件；
  • 恢复条件；
  • 是否允许重新取得控制；
  • 着陆、上锁或终止条件。

不能把平台之间的阶段名称直接互译。

测试卡必须在执行前固定期望值：

项目 期望值与容差 实测值 结论
最后有效输入到接收无效 按固定协议和项目要求 待填 通过/未通过
接收无效到保护确认 按固定固件参数和计时 待填 通过/未通过
保护阶段与最终动作 逐项列出允许模式和动作 待填 通过/未通过
链路恢复后的状态 自动恢复、保持或人工接管要求 待填 通过/未通过

任何触发源、延时、阶段、动作或恢复行为超出测试卡容差，均记为未通过并保持阻断；“每次都重复同一个错误动作”不属于通过。

5. 检查射频与安装

断电后检查：

  • 天线馈线、连接器和固定；
  • 天线极化和机体遮挡；
  • 碳纤维、电池、载荷和高电流线束的位置；
  • 发射机天线方向；
  • 接收机供电和电压跌落；
  • 同频或邻频设备；
  • 环境中的遮挡、多径和干扰线索。

射频指标必须结合具体链路定义。不同系统的RSSI、LQ、SNR或丢包比例不能直接比较数值。

模式异常

模式切换问题按以下顺序检查：

  1. 发射机开关和模型身份；
  2. 飞控收到的通道值；
  3. 模式区间是否重叠或留有抖动边界；
  4. 当前模式的前置条件；
  5. 更高优先级的安全或任务状态；
  6. 地面站或自主任务命令；
  7. 模式拒绝消息；
  8. 最终控制模式和执行器行为。

模式显示变化可能是安全状态机的结果，而不是操作者开关直接造成。

低风险复现

拆桨端到端测试

  1. 固定飞行器并隔离主动力；
  2. 记录飞控、接收机和发射机状态；
  3. 缓慢操作每个通道和模式开关；
  4. 核对三处通道值和模式；
  5. 按批准程序模拟接收无效；
  6. 记录从最后有效帧到各失效保护阶段的时间；
  7. 恢复链路并记录恢复行为；
  8. 确认执行器不会意外使能；
  9. 结束后恢复所有临时设置。

“模拟接收无效”的方法必须符合当前协议和平台官方流程。仅把某个通道拨到预设值，可能不等价于真正的帧丢失。

射频覆盖测试

覆盖测试必须使用项目批准的方法、合法功率和安全场地，并先证明地面低风险状态下的接收有效性。记录距离、方向、姿态、遮挡、发射功率、天线状态和双端指标。

地面覆盖不等于空中覆盖；但不得跳过地面检查直接用飞行测试寻找失联边界。

四平台入口

Betaflight 2026.6.2

  • 保存接收机协议、串口、通道映射、模式范围和完整配置；
  • Blackbox中核对接收输入、模式、失效保护状态和输出，字段以实际日志为准；
  • 按固定版本Failsafe状态机区分信号有效性、阶段和动作；
  • 检查解锁禁用标志是否由接收机或失联状态触发；
  • 不使用飞行中关闭发射机作为首次验证。

INAV 9.1.0

  • 保存接收机、模式、失联、导航和返航相关配置；
  • 区分手动模式失联与依赖位置、航向、高度的导航动作；
  • 检查进入返航或降落所需条件是否满足；
  • Blackbox中对齐接收状态、模式、导航状态和执行器；
  • 若导航条件不健康，失联后的最终动作可能与预期不同，必须按固定版本状态机分析。

ArduPilot Copter 4.7.1

  • 保存遥控输入、接收状态、模式、消息、失效保护和参数；
  • 区分遥控失联、地面站失联、电池失效保护和其他触发源；
  • 对齐触发时间、模式变化和最终动作；
  • 核对失效保护配置是否与当前任务和位置能力匹配；
  • 先在SITL或拆桨环境验证状态机。

PX4 v1.17.0

  • 保存手动控制输入、vehicle status、failsafe事件、模式和参数；
  • 使用QGroundControl事件和ULog对齐链路丢失、动作选择与恢复；
  • 区分遥控链路、数据链和任务相关失效；
  • 固定版本中不同导航状态和安全参数会影响动作；
  • 优先用SITL验证超时和动作逻辑。

常见误判

遥测中断等于遥控失联

错误。两条链路可能使用不同频率、设备、方向和协议。必须分别证明。

RSSI低就是干扰

错误。天线遮挡、极化、接头损伤、功率变化和接收机供电都可能使指标下降。

飞控进入返航说明失联动作正确

不足。还要确认触发源、时机、位置和航向能力、执行过程、恢复行为以及是否在批准包线内。

地面关闭发射机等于真实飞行失联

不足。地面测试适合验证状态机和计时，不覆盖空中传播、姿态遮挡和导航耦合。

通过标准

  • 发射机、接收机、飞控输入和模式时间线已对齐；
  • 遥控、遥测和视频链路已分开；
  • 接收无效、失效保护确认、动作执行和恢复时刻明确；
  • 协议、通道、模式和失联配置与批准基线差异已解释；
  • 射频安装和供电检查完成；
  • 拆桨状态机复现可重复；
  • 触发延时、阶段、动作和恢复逐项符合测试卡期望值与容差；
  • 至少两个假设得到支持或反证；
  • 纠正后完成通道、模式、失联和恢复回归；
  • 飞行覆盖测试若仍需要，已单独评审风险和测试卡。

本篇通过只表示链路和状态机在当前无桨或仿真范围内符合测试卡，不签发装桨、解锁或复飞授权。

停止条件

  • 螺旋桨未拆除或执行器可能启动；
  • 不能区分遥控、遥测和视频链路；
  • 发射机模型、接收机协议或通道映射不明；
  • 失联动作可能启动电机、释放载荷或触发自主运动；
  • 为复现需要飞行中关闭链路；
  • 发现接收机供电异常、天线连接损伤或飞控重启；
  • 同时修改发射功率、天线、接收机和失联参数；
  • 当前操作违反当地无线电要求。

恢复措施

  1. 撤销临时诊断改动，回到旧批准配置作差异核对；
  2. 重新绑定仅在变更记录要求时执行，并记录身份；
  3. 复核通道、端点、中位、模式和解锁开关；
  4. 在拆桨状态重复失联与恢复测试；
  5. 若更换接收机、天线或射频固件，先回到A层完成无桨链路与覆盖测试；只有必须验证最终安装、动力或旋翼耦合且另有专项批准时才进入B2；
  6. 涉及导航失联动作时，按影响分析回归08相关能力；
  7. 若旧基线本身含故障，另建纠正候选；
  8. 专项飞行及独立签署前保持阻断。

诊断记录模板

以下分域字段必须与统一证据模型合并使用：

发射机/模块/接收机身份：
协议、频段、功率和天线：
发射机输入时间线：
接收机输出时间线：
飞控输入时间线：
模式与失效保护时间线：
遥测和视频链路：
射频与供电检查：
H1及反证：
H2及反证：
期望延时、阶段、动作和恢复：
实测值与容差结论：
拆桨复现：
纠正与回归：
日志适用性：Q0 / Q1 / Q2 / Q3
因素清单（逐项填写角色、证据状态、证据索引、反证和纠正状态）：
剩余飞行专项：
残余限制：
当前飞行批准：阻断 / 部分恢复 / 恢复
批准范围、批准人与到期条件：

检查理解

  1. 为什么遥测中断不能直接证明遥控失联？
  2. 失联检测和失联动作为什么通常不是同一时刻？
  3. 如何区分发射机映射错误和飞控模式条件不满足？
  4. 为什么拨动某个通道不一定等价于真正的接收帧丢失？
  5. 更换天线后应回退到哪个验证层级？
