地面站、遥测、串口与外设通信异常¶

“地面站连不上”可能是供电、接线、电平、串口资源、波特率、协议、消息调度、射频链路、驱动、网络或应用权限问题。一次端到端失败不能说明故障在哪一层。

本节使用分层替换和双端计数定位链路边界，避免同时改端口、协议、波特率和硬件。

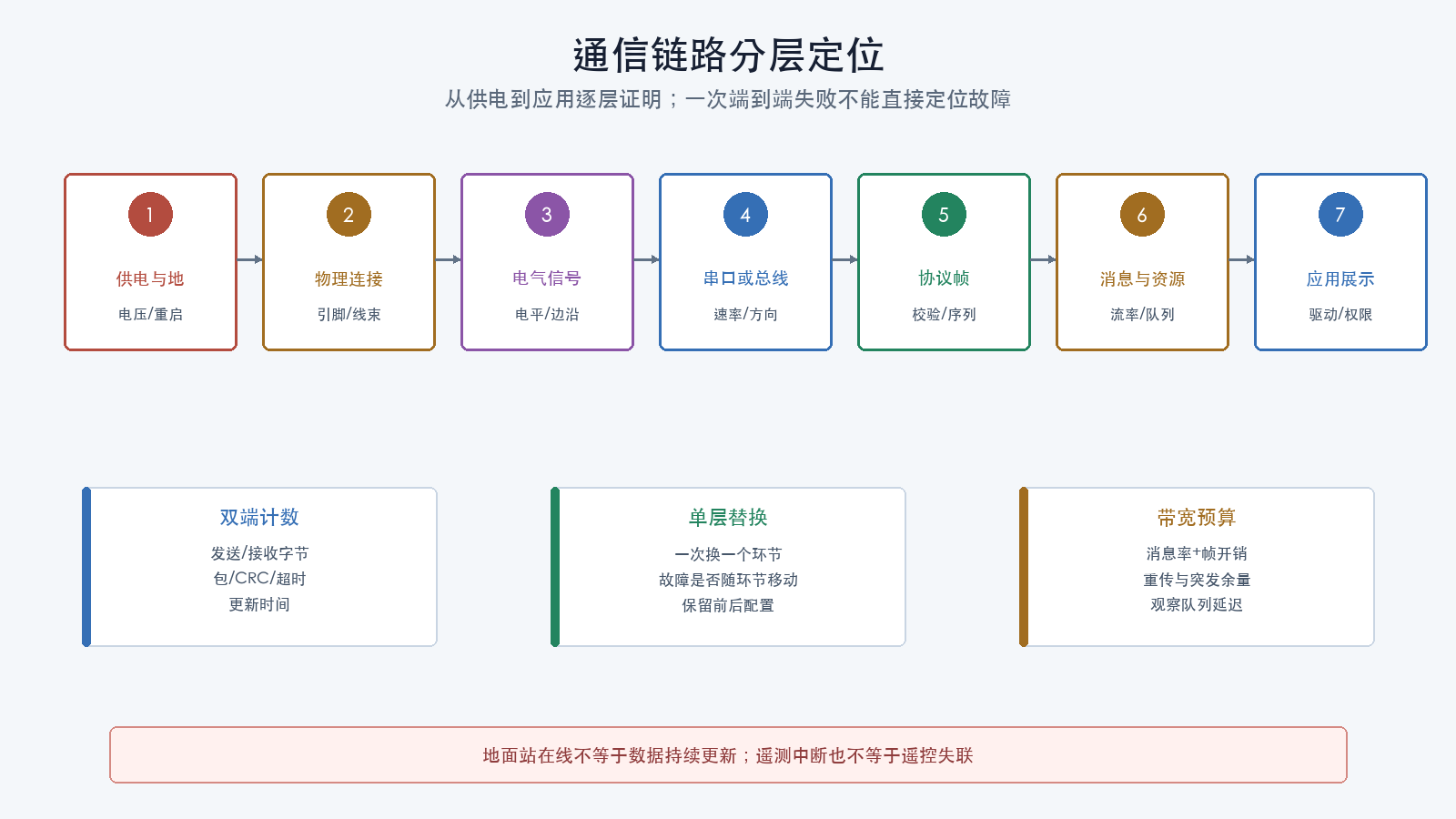

通信链路分层定位

前提条件¶

飞行器拆桨并固定；
已保存当前端口、外设、消息率和协议配置；
已知两端设备型号、固件、接口电平和供电要求；
已完成原始机载和地面端日志保全；
接线操作全部断电进行；
测试仪器与接口电压、速率和总线类型兼容；
不在事故原件上先重刷固件或恢复出厂设置。

七层模型¶

层级	要回答的问题	典型证据
1 供电与参考地	两端是否稳定供电并共用正确参考	电压、电流、地线和重启
2 物理连接	引脚、方向、连接器和线束是否正确	接线图、连续性、照片
3 电气信号	电平、极性、边沿和噪声是否满足接口	示波器或逻辑分析仪
4 串行/总线参数	波特率、反相、单双工、地址是否一致	两端配置和原始字节
5 协议帧	帧格式、校验、版本和序列是否正确	解码结果、CRC和错误计数
6 消息与资源	消息率、队列、带宽和端口占用是否合理	字节率、丢包、负载和冲突
7 应用与展示	地面站、驱动、网络和界面是否正确解释	应用日志、版本和权限

应先证明低层通过，再解释高层。

先画实际链路¶

示例：

飞控UART
→ 电平/接口转换
→ 数传电台
→ 无线链路
→ 地面数传
→ USB驱动
→ 操作系统端口
→ 地面站

对于控制器局域网（CAN，Controller Area Network）、集成电路总线（I2C，Inter-Integrated Circuit）、串行外设接口（SPI，Serial Peripheral Interface）、以太网或Wi-Fi，应画出对应总线、终端、地址、交换和网络层。不要把所有外设都称为“串口”。

固定身份与配置¶

记录：

飞控端口和引脚；
通用异步收发器（UART，Universal Asynchronous Receiver/Transmitter）或其他总线实例；
外设接口类型和电压等级；
TX/RX方向、地线、供电和流控；
波特率、数据位、校验、停止位；
反相、单双工和协议版本；
CAN节点、比特率和终端；
I2C地址、上拉和总线速率；
消息类型、流率和优先级；
射频频段、功率、空口速率和网络标识；
地面端USB设备、驱动、端口和应用版本；
最近硬件、固件或配置变化。

“配置看起来一样”不能替代两端导出值。

从供电开始¶

检查：

外设启动和稳定电压；
飞控供电与外设供电是否形成不安全反灌；
高负载时外设是否重启；
USB供电与主电源供电时行为是否不同；
地线是否可靠；
外设电流是否超出端口或稳压能力；
启动顺序是否影响枚举。

通信错误与电源重启同步时，先处理供电。

物理层¶

断电核对：

引脚定义与方向；
TX接RX、RX接TX，或总线规定的同名连接；
电压和逻辑电平兼容；
连接器插合、压接、焊点和屏蔽；
线长、布线和高电流线束间距；
差分总线极性与终端；
共享端口是否被其他功能占用。

不要仅凭线色判断信号。

电气信号¶

使用合适仪器检查：

空闲电平；
实际波特率；
幅值和边沿；
反相；
发送是否存在；
接收端是否看到相同帧；
噪声、反射和总线争用；
故障发生时是否有电源跌落。

探头接地错误可能造成短路。测量前确认设备是否隔离、地是否共地以及仪器额定范围。

协议与消息层¶

检查：

两端协议版本；
帧头、长度、校验和序列号；
地址、系统ID或组件ID；
收发字节和包计数；
循环冗余校验（CRC，Cyclic Redundancy Check）、帧、超时和重试错误；
消息请求与实际发送率；
关键消息是否被低优先级流量挤占；
处理器、串口和无线带宽；
重连后的状态恢复。

只要有字节流不代表协议正确；地面站显示心跳也不代表全部必要消息都在正常更新。

命令来源、认证与重放¶

系统ID或组件ID只是寻址字段，不是发送者身份认证。涉及微型飞行器链路（MAVLink，Micro Air Vehicle Link）或网络链路时还要保存：

线上原始帧及其接收接口；地面站tlog可能已剥离签名块或签名标志，不能替代线上抓包证明签名状态；
MAVLink版本、签名是否启用和未签名消息接收策略；
按SystemID + ComponentID + LinkID区分的接收顺序、最后接受签名时间戳、签名失败和拒绝计数；
本地签名时钟、首次报文接受窗口、设备重启和防重放状态是否持久化；
命令来源、目标系统/组件、序列和确认；
网络监听地址、路由、访问控制和暴露范围；
密钥配置是否存在、轮换和保管状态，但不得把密钥值写入共享日志。

支持MAVLink 2签名的平台应核对签名状态、防重放时间窗及错误签名报文的接受/拒绝策略。只能取得tlog时，将签名与防重放结论标为证据不足。未签名接收、伪造或重放假设只能在隔离的软件在环或硬件在环环境验证，禁止在飞行器、开放无线环境或生产密钥上注入。

带宽预算¶

对异步串口，以每个协议帧已经包含头部、载荷、校验和可选签名字节为前提，单方向最低线速率为：

[ R_{line}=\sum_i(L_i \times f_i \times b_{wire}) ]

其中：

(L_i)：第(i)类完整协议帧长度，单位为字节/帧；
(f_i)：发送率，单位为帧/秒；
(b_{wire})：每个字节在线路上占用的位数；8N1通常为10位/字节，其他格式按实际计算；
(R_{line})：所需线速率，单位为比特/秒。

全双工链路分别计算上行和下行；半双工链路还要合并双向流量、换向时间和占空限制。利用率为(U=R_{line}/B_{nominal})，其中(B_{nominal})为标称线路速率。

在公式已经计入协议帧长度和串口位开销后，还要为以下项目预留：

重传；
双向命令和确认；
无线链路开销；
突发消息；
安全余量。

配置波特率是链路上限之一，不是可用有效载荷速率。长期接近上限会形成队列延迟和选择性丢包。不存在跨协议通用的安全利用率；测试卡必须在执行前根据驱动、无线模块和健康基线填入最大利用率、第95/99百分位（P95/P99）延迟、关键消息最大间隔、丢包率、队列深度、处理器负载和温度停止值。

固定诊断步骤¶

绘制端到端实际链路；
固定两端硬件、固件、端口和协议；
检查供电、重启和参考地；
断电核对引脚、方向、电平和终端；
观察两端是否实际发送和接收；
保存原始字节、包计数和错误；
核对协议版本、地址和校验；
计算消息率与带宽预算；
检查端口冲突、系统负载、命令认证和应用权限；
每次替换链路中的一个已知合格环节；
重复同一测试并记录故障是否随环节移动；
恢复原配置并做端到端回归。

分层替换¶

合理的替换顺序示例：

保持飞控和配置不变，更换已知合格线缆；
保持链路不变，使用本地串口监视工具确认原始数据；
保持飞控端不变，更换已知合格地面USB接口；
绕过无线段做短距离有线或环回测试；
保持物理层不变，使用兼容协议解码器；
最后才更换外设或飞控端口。

每次替换前后保存配置和计数。未经验证的“备用件”不能作为合格对照。

常见症状¶

完全无数据¶

从供电、端口占用、TX/RX方向、电平、波特率和协议依次检查。

间歇断连¶

关联：

外设重启；
电源跌落；
接头振动；
温度；
射频质量；
队列和带宽；
USB枚举；
应用日志。

只有部分数据¶

检查消息流率、请求、权限、协议版本、带宽和地面站过滤。不能把“心跳存在”视为链路全功能通过。

数据冻结但连接仍显示在线¶

检查消息更新时间和序列号。应用保持端口打开不表示数据仍在更新。

数据值乱码或比例错误¶

检查协议、字节序、字段版本、单位和解码器；不要先校准传感器。

遥测与遥控不要混用¶

一些系统复用同一射频链路或物理模块，但上行控制、下行遥测和视频仍可能具有不同队列、速率与错误行为。必须分别记录：

方向；
消息类型；
更新时间；
丢包和延迟；
重连行为；
对飞控安全状态的影响。

四平台入口¶

Betaflight 2026.6.2¶

保存Ports、接收机、遥测、外设和资源映射；
核对串口是否被MSP、接收机、GPS、遥测或其他功能冲突占用；
使用CLI完整导出验证界面配置；
Blackbox或调试字段只能作为已配置情况下的补充；
端口改动后先做拆桨输入、模式和输出回归。

INAV 9.1.0¶

保存端口、GPS、接收机、遥测和外围设备配置；
区分MSP、导航传感器、接收机和遥测的数据路径；
对导航外设同时检查传感器健康与串口通信；
固定配置器和固件版本。

ArduPilot Copter 4.7.1¶

保存串口协议与波特率、网络、遥测和CAN参数；
对齐DataFlash、地面站tlog和外设自身日志；
检查消息率、端口实例、系统/组件ID和错误；
使用固定版本文档解释SERIAL、CAN和消息流配置。

PX4 v1.17.0¶

保存MAVLink实例、串口、网络、uORB日志和QGroundControl控制台信息；
检查MAVLink模式、速率、端口和实例；
对外设总线结合驱动状态、事件和传感器实例；
ULog正常不证明遥测链路正常，地面站在线也不证明机载记录完整。

低风险复现¶

环回与已知数据¶

使用协议允许的环回或已知测试帧验证单一链路段。不得把输出端直接短接到不兼容输入。

固定消息率测试¶

逐级增加已批准消息流，记录：

实际发送和接收率；
延迟；
丢包；
错误计数；
处理器和端口负载；
重连行为。

达到测试卡预填的任一停止值立即回退，不继续压满链路；没有数值、单位、来源和测量窗口时不得开始负载测试。

振动与温度关联¶

若只在动力或温度条件下断连，先检查连接、供电和器件，再在专用台架施加可量化条件。不通过敲击飞行器或带桨飞行寻找接触故障。

通过标准¶

实际链路和各层接口已绘制；
两端配置、协议和版本已固定；
供电、物理、电气、帧、消息和应用层逐项分流；
收发计数、错误、延迟和消息率可量化；
故障通过单一环节替换或可重复条件定位；
命令来源、签名/未签名策略、重放保护和网络暴露已审查；
纠正后端到端功能和异常恢复均通过；
端口改动后完成输入、模式、安全和日志回归；
仍无法定位时保留未知，不以重刷或全换件代替结论。

本篇通过只表示通信链在当前隔离、无桨和负载范围内完成诊断与回归，不签发装桨、解锁或复飞授权。

停止条件¶

接口电压、电平、引脚或地关系不明确；
仪器连接可能短路或形成地环路；
外设过热、反复重启或异常耗流；
测试将占用接收机、执行器或安全关键端口；
需要同时改变端口、协议、波特率和消息率；
带宽达到测试卡上限或关键消息开始延迟；
需要真实飞行复现通信中断；
工具准备自动升级或写配置。

恢复措施¶

断电后撤销临时诊断接线，回到旧批准接线作差异核对；
撤销临时端口、协议、速率和消息配置；
重启并回读全量配置；
做拆桨端到端通信、接收机、模式和日志测试；
更换线束、天线或外设时按影响分析回到A/B2；
涉及导航或失效保护链路时回归05和08；
若旧基线本身含故障，另建纠正候选，不重新投入运行；
未通过回归和独立签署前保持阻断。

诊断记录模板¶

以下分域字段必须与统一证据模型合并使用：

端到端链路：
两端硬件/固件/配置：
供电和参考地：
物理与电气检查：
收发字节与包计数：
协议、校验与序列：
签名、命令来源、重放保护与网络暴露：
消息率和带宽预算：
测试卡停止值与实测值：
错误、延迟和重连：
H1及反证：
H2及反证：
单一替换：
纠正与回归：
日志适用性：Q0 / Q1 / Q2 / Q3
因素清单（逐项填写角色、证据状态、证据索引、反证和纠正状态）：
残余限制：
当前飞行批准：阻断 / 部分恢复 / 恢复
批准范围、批准人与到期条件：

检查理解¶

为什么地面站显示在线不能证明所有消息正常？
通信错误与电源重启同步时应先查哪一层？
为什么波特率不等于可用消息载荷速率？
如何通过分层替换避免一次更换整套设备？
串口改动后为什么还要回归接收机、模式和安全状态？
