带宽、时延、完整性与认证

协议能解码只是最低条件。控制和遥测链路还要在最坏负载下满足时延、新鲜度、完整性、可用性和权限要求。

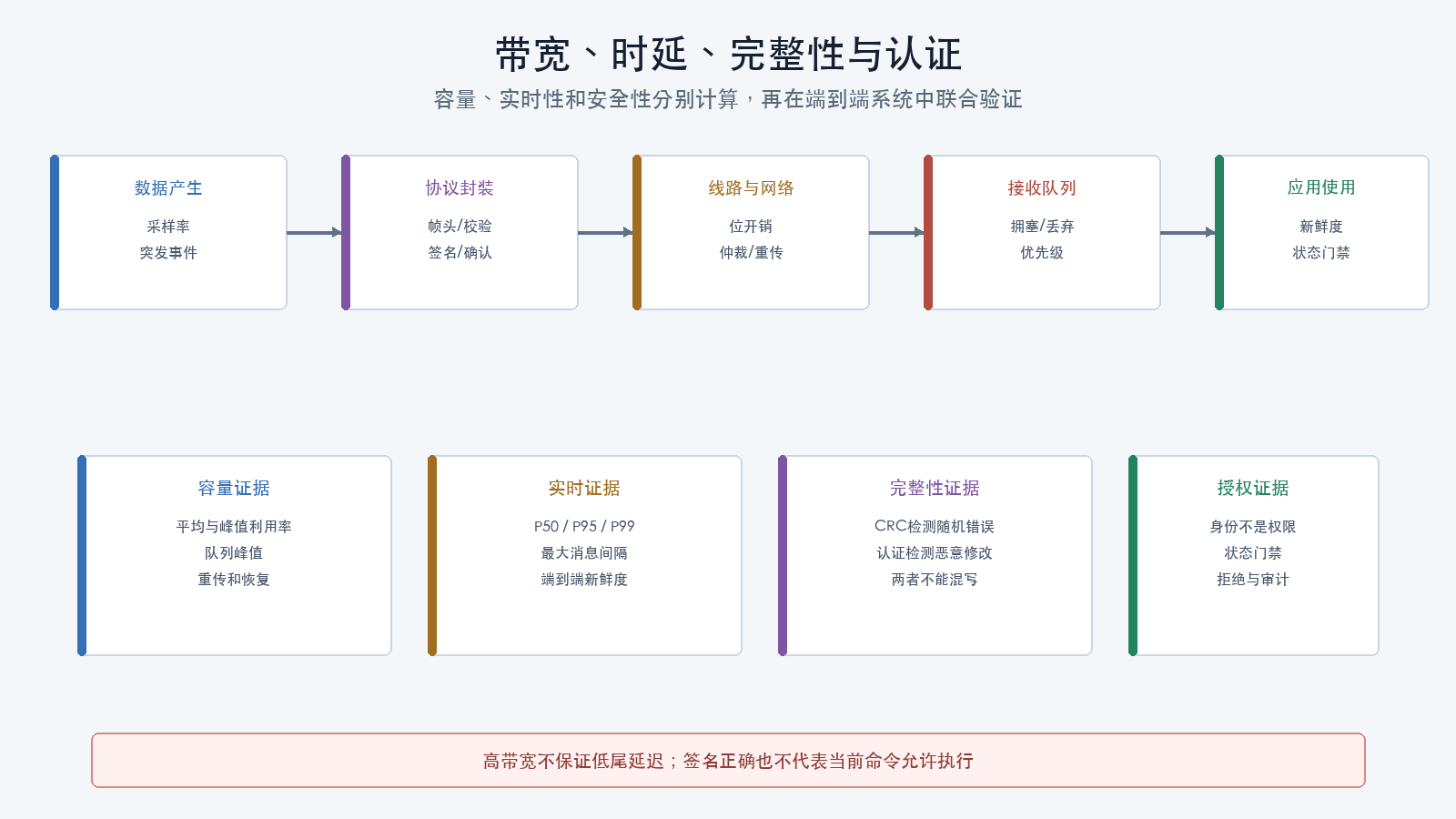

带宽时延完整性预算

四个目标

目标 问题
带宽 线路、总线和处理器能否承载全部帧及突发
时延 数据从产生到使用经历多久,抖动多大
完整性 接收的数据是否被意外或恶意改变
认证与授权 谁发送、是否新鲜、当前状态是否允许执行

高带宽不自动带来低时延;CRC不自动带来认证;认证成功不自动代表命令被授权。

串行线路预算

对某一方向的异步串口:

[ R_{line}=\sum_i L_i f_i b_{wire} ]

其中:

  • (L_i):第(i)类完整协议帧长度,单位为字节;
  • (f_i):该帧发送率,单位为帧每秒;
  • (b_{wire}):每字节线路位数,8N1为10,8E2为12;
  • (R_{line}):所需线路速率,单位为比特每秒。

利用率:

[ U=\frac{R_{line}}{B_{nominal}} ]

其中(B_{nominal})是配置波特率。

计算必须使用完整协议帧长度,而不是只用应用载荷。全双工分别计算两个方向;半双工合并两个方向,并加入换向和响应窗口。

示例

假设115200波特、8N1的单向链路发送:

  • 30字节完整状态帧,每秒100帧;
  • 80字节完整扩展帧,每秒20帧;
  • 10字节心跳帧,每秒1帧。
线路需求
= (30×100 + 80×20 + 10×1) × 10
= 46100 bit/s

利用率
= 46100 ÷ 115200
≈ 40.0%

这还没有包含反向请求、重试、启动突发或无线承载开销。40%只是计算结果,不是自动通过;仍要测最坏队列和时延。

突发比平均值更重要

平均流量可能很低,但以下事件会同时产生消息:

  • 系统启动和设备发现;
  • 参数列表请求;
  • 任务上传;
  • 状态变化和告警;
  • 多个节点重连;
  • 日志或文件下载;
  • OSD全屏重绘;
  • 错误重试。

测试至少记录:

  • 1秒、100毫秒和10毫秒窗口峰值;
  • 接收、发送队列峰值;
  • 低优先级丢弃;
  • 关键消息最大间隔;
  • 处理器负载;
  • 串口或CAN错误;
  • 恢复时间。

只测稳定空闲状态无法证明突发安全。

端到端时延预算

端到端时延可拆为:

[ T_{end}=T_{sample}+T_{wait}+T_{serialize}+T_{transport} +T_{parse}+T_{queue}+T_{consume} ]

分别表示:

  • 数据采样或产生;
  • 等待发送周期;
  • 序列化和线路发送;
  • 中间承载、无线调度或重传;
  • 接收解析;
  • 任务队列;
  • 控制或应用任务实际使用。

测量时必须说明起点和终点。例如:

  • 摇杆物理变化到飞控接收任务更新;
  • 飞控状态产生到地面站显示;
  • 电机命令生成到电子调速器收到;
  • OSD字段变化到显示设备提交。

“串口帧耗时”不能代替端到端时延。

抖动、尾延迟和新鲜度

平均时延会隐藏偶发长尾。至少记录:

  • 中位数;
  • 第95百分位(P95);
  • 第99百分位(P99);
  • 最大值;
  • 连续超时次数;
  • 最大消息间隔。

数据新鲜度应根据产生时间判断,而不是仅根据最近收到字节。队列拥塞可能持续收到格式正确但已经过期的数据。

对于控制输入,应定义:

有效 = 帧校验通过
    且通道状态有效
    且数据年龄未超限
    且来源为当前选择的链路

队列策略

不同消息需要不同策略:

消息类型 队列建议
最新状态 可覆盖旧状态,优先保持最新
事件 不能静默覆盖,需要序号和丢失指示
命令 需要确认、幂等和状态门禁
参数事务 保持请求顺序和所有权
日志或文件块 可重试但应限速
安全告警 高优先级但要防止洪泛

把所有消息放入同一个先进先出队列,会让过期状态阻塞实时控制。

完整性分层

机制 发现随机错误 防主动篡改 身份 防重放 保密
UART奇偶校验 有限 否 否 否 否
XOR或加法和 有限 否 否 否 否
CRC 较强的随机错误检测 否 否 否 否
带密钥消息认证 是 是 持钥身份 需序号/时间 否
认证加密 是 是 取决于协议 需序号/时间 是

“数字协议”“有校验”和“使用私有格式”都不能替代认证。

威胁建模

先记录攻击者可能位于:

  • 物理接插件;
  • 机内共享总线;
  • USB主机;
  • 无线数传;
  • 局域网;
  • 云端中继;
  • 配置文件或消息定义供应链;
  • 地面站插件和脚本。

再列出可被滥用的能力:

  • 被动读取位置和身份;
  • 修改参数;
  • 注入命令;
  • 重放旧命令;
  • 冒充节点;
  • 阻塞总线或队列;
  • 降级到未认证模式;
  • 替换固件或消息定义。

安全设计应基于可达路径和权限,不以“接口藏在机壳内”作为唯一防线。

身份、认证、授权

三个概念必须分开:

  • 身份标识:系统ID、组件ID、节点ID或设备地址;
  • 认证:证明对方持有密钥、证书或其他凭据;
  • 授权:认证后的主体在当前状态是否可以执行某项操作。

知道节点ID不能证明对方是合法节点。签名正确也不能绕过:

  • 飞行状态;
  • 物理互锁;
  • 命令来源策略;
  • 参数范围;
  • 操作员确认;
  • 双人批准;
  • 任务约束。

防重放

认证机制还需要新鲜度:

  • 单调序号;
  • 时间戳;
  • 随机挑战;
  • 会话计数器;
  • 持久化接收状态。

必须定义:

  • 计数器回绕;
  • 设备重启;
  • 时钟回退;
  • 多链路共享状态;
  • 丢包窗口;
  • 离线恢复;
  • 密钥轮换;
  • 重复帧处理。

仅把时间戳放进载荷但不认证,攻击者可以同时修改时间戳和消息。

密钥管理

密钥生命周期包括:

  1. 生成;
  2. 安全注入;
  3. 设备和操作员绑定;
  4. 最小权限使用;
  5. 备份或恢复策略;
  6. 轮换;
  7. 吊销;
  8. 擦除;
  9. 审计。

禁止:

  • 把密钥写入文档、截图或日志;
  • 多项目长期共享同一生产密钥;
  • 在公开测试样本中保留真实签名材料;
  • 把默认密钥当作已部署安全;
  • 为了排障长期允许所有未签名命令。

测试使用独立临时密钥和隔离环境。

可用性与降级

安全机制失败时不能悄悄关闭。例如:

  • 签名时钟异常;
  • 密钥缺失;
  • 认证失败过多;
  • 网络路由变化;
  • 节点ID冲突;
  • 总线高负载;
  • 队列耗尽。

应进入明确状态:

  • 只读;
  • 拒绝高风险命令;
  • 限制消息率;
  • 使用预先批准的本地控制;
  • 告警并记录;
  • 需要人工恢复。

降级路径自身必须测试。不能以“保持可用”为由自动退回无认证控制。

协议安全边界表

协议 内建随机错误检测 内建认证/加密 主要补充控制
CRSF CRC8 不应默认假设具备 物理边界、消息白名单、设备状态
SBUS UART奇偶校验和帧结构 无 物理边界、新鲜度和失联状态
MAVLink 2未签名 CRC16 无 网络隔离、访问控制、命令门禁
MAVLink 2签名 CRC16和可选消息签名 认证与防重放;不加密 密钥、强制接收策略、授权
MSP XOR或CRC8 无 接口隔离、只读/写入分权、状态门禁
DShot 4位校验 无 物理隔离、输出状态机、目标映射
DroneCAN CAN链路CRC和多帧CRC 无 总线隔离、白名单、网关和门禁
SmartAudio/Tramp CRC8或加法和 无 物理边界、写后回读、法规门禁

某个厂商可以在外层增加认证或加密,应按实际产品验证,不能由基础协议表推导。

验证计划

性能

  • 正常平均负载;
  • 启动和重连突发;
  • 最大受支持消息率;
  • 双向同时传输;
  • 低优先级流量受压;
  • 日志或文件下载并行;
  • 温度和CPU高负载。

完整性

  • 单比特和多比特破坏;
  • 截断和超长;
  • 错误消息定义;
  • 错误端序;
  • 重复和乱序;
  • 解析器恢复。

认证

  • 正确凭据;
  • 错误凭据;
  • 未签名或未认证;
  • 旧序号或旧时间戳;
  • 设备和网关重启;
  • 密钥轮换;
  • 高风险命令的状态拒绝。

完整性和认证异常注入只在离线解析器、SITL、HITL或隔离台架进行。

检查理解

  1. 为什么平均利用率较低仍可能产生长延迟?
  2. 数据持续到达为什么仍可能已经过期?
  3. CRC、认证和加密分别解决什么问题?
  4. 认证成功后为什么仍要做授权和飞行状态检查?
  5. 安全机制故障时为什么不能自动退回无认证控制?
