环境耐久边界与非认证性试验

环境试验应来自任务剖面、安装位置和失效后果，而不是从某项标准中挑一个看起来严酷的曲线。

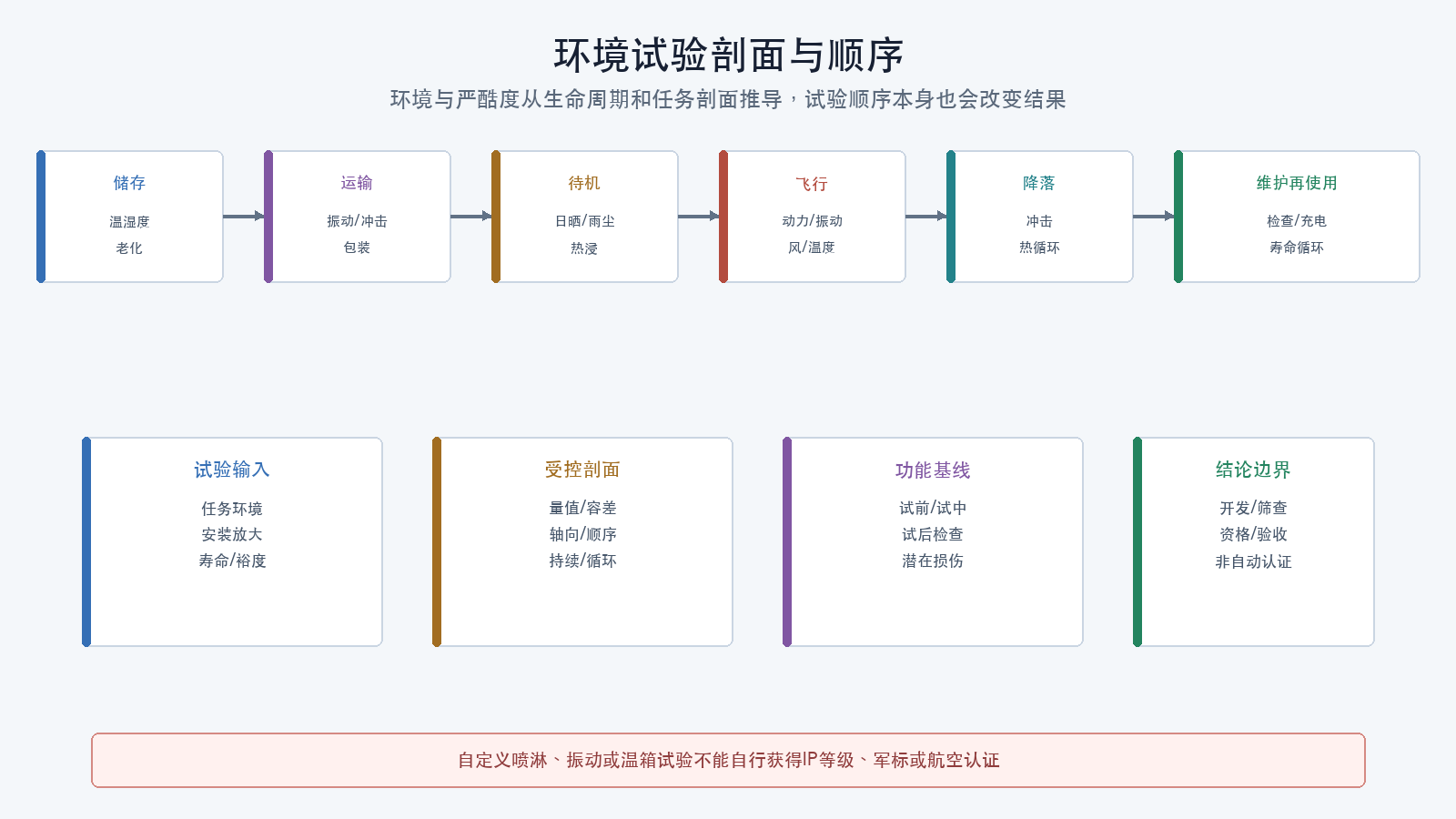

环境试验剖面与顺序

环境试验通常无法无损重做。执行前必须先完成数据采集、证据保全与可复现分析中的通道、同步、前后基线、原始数据和样件历史计划。

四类目的

目的 主要问题
开发试验 设计在哪里失效，如何改进
工程筛查 是否存在装配、工艺或早期缺陷
资格鉴定 代表性设计能否承受规定环境与裕度
验收试验 交付单元是否存在制造和工艺异常

四者的样件、严酷度、时长和允许损伤不同。把破坏性开发试验用在交付飞行件上，或把低严酷度验收筛查当成资格鉴定，都不成立。

阶段 设计状态 样件身份 必要依据 典型决定
开发 可变化 原理/开发样件 工程问题和探索计划 修改设计或继续研究
筛查 流程已定义 生产过程中的单元或批次 已知缺陷机制、筛查流程和剔除规则 接受、返工或剔除
资格鉴定 冻结 具有代表性且谱系受控的样件 批准要求、环境、裕度、程序和权限 设计在规定范围内合格或不合格
验收 已鉴定设计 明确交付单元或批次 验收规范、制造基线和接收权限 接受或拒收交付单元

阶段名称必须由这些字段共同证明，不能只在模板中选择“资格鉴定”就改变证据等级。

从任务环境建立剖面

记录生命周期：

储存
→ 运输
→ 装配维护
→ 上电待机
→ 起飞
→ 任务
→ 降落
→ 充电与再次储存

每一阶段列出：

  • 温度和变化率；
  • 湿度、凝露和降水；
  • 振动和冲击；
  • 粉尘、泥沙和液体；
  • 盐雾、腐蚀和紫外；
  • 海拔、气压和空气密度；
  • 电磁环境；
  • 电源波动；
  • 操作次数和寿命；
  • 包装与运输约束。

只测试飞行阶段会遗漏运输和储存造成的损伤。

测试等级

测试等级应由以下信息裁剪：

  • 实测任务环境；
  • 制造商额定值；
  • 安装放大和隔离；
  • 使用次数与寿命；
  • 故障后果；
  • 项目安全裕度；
  • 适用标准或合同。

没有任务数据时，可以先用保守工程筛查收集信息，但必须标记为探索性，不能改写为资格鉴定。

温度

温度试验要区分：

  • 存储与运行；
  • 器件结温、壳温和环境温度；
  • 稳态与瞬态；
  • 低温启动；
  • 高温满载；
  • 热循环；
  • 凝露风险；
  • 电池和塑料材料限制。

恒温箱空气达到设定值，不表示飞控、电池和电调内部已经稳定。温度传感器位置、浸泡判据和升降温速率必须记录。

锂电池不得在超出制造商条件下充电或放电。温度箱、引线、火灾隔离和远程监控需要独立风险评审。

振动

振动剖面可能包含：

  • 正弦扫频；
  • 随机振动；
  • 窄带驻留；
  • 运输振动；
  • 螺旋桨阶次和电机谐波；
  • 冲击。

记录：

  • 控制点和监测点；
  • 轴向；
  • 频率范围；
  • 功率谱密度或加速度；
  • 扫描率；
  • 时长；
  • 限幅；
  • 夹具本底；
  • 中止条件。

夹具共振、传感器质量和安装方向会改变结果。整机装桨地面振动不等于自由飞行环境。

机械冲击与跌落

先明确真实场景：

  • 包装运输跌落；
  • 机体搬运；
  • 着陆冲击；
  • 碰撞；
  • 工装释放。

冲击脉冲形状、峰值、持续时间、方向和重复次数共同决定严酷度。只记录“跌落一米”不能描述接触面、姿态和能量。

有旋翼、电池或易碎部件的整机不应进行未经分析的任意跌落。

液体、粉尘和防护等级

探索性喷淋或粉尘测试可以发现：

  • 开孔；
  • 毛细进水；
  • 排水不足；
  • 涂层和连接器问题；
  • 传感器受污染；
  • 维护困难。

但自定义喷水不能获得国际防护等级（IP，Ingress Protection）声明。IP等级需要按适用标准的设备、方法、样件和判据执行。

进水测试后不要立即上电。先按安全程序隔离电池、检查液体路径并评估腐蚀和残余导电风险。

电磁兼容

开发筛查可观察：

  • 图传发射时接收机和GNSS变化；
  • 动力负载变化时磁力计和模拟采样；
  • 电调开关噪声；
  • 静电放电敏感点；
  • 线束布置和屏蔽变化。

近场探头、频谱分析仪或电流探头可帮助定位，但非标准工位结果不能替代正式电磁兼容（EMC，Electromagnetic Compatibility）试验。

禁止在开放环境产生未经授权的干扰信号。

电源环境

测试：

  • 正常电压范围；
  • 启动浪涌；
  • 瞬态跌落；
  • 负载阶跃；
  • 稳压轨交互；
  • USB和主电源切换；
  • 电池内阻变化；
  • 保护与恢复。

异常电压注入应使用限能设备和隔离样件，不能直接在飞行器或未知电池上试错。

顺序效应

试验顺序可能改变结果：

  • 振动后连接器松动，更易进水；
  • 高温加速材料老化；
  • 低温使塑料和胶粘剂脆化；
  • 进水后通电加速腐蚀；
  • 多次拆装改变紧固状态。

顺序应来自生命周期和试验目的。资格样件经历组合环境后，应保留完整损伤历史，不能把每一项当作“全新样件”解释。

前后功能基线

每个环境阶段前后执行同一组低风险功能检查：

  • 外观和紧固；
  • 绝缘和导通；
  • 启动与电流；
  • 传感器身份与零点；
  • 通信错误；
  • 存储和参数；
  • 执行器映射；
  • 日志质量。

只有环境试验中没有立即停止，不代表没有潜在损伤。

样件处置

标记：

  • 可继续开发；
  • 只允许拆解；
  • 需工程评估；
  • 禁止飞行；
  • 报废；
  • 保留为证据。

经历超限、破坏性或未知损伤的样件，不能在没有批准的情况下转回飞行用途。

环境试验卡

目的：开发/筛查/资格鉴定/验收
任务环境与来源：
受测件谱系和配置：
样件数量：
试验轴向与顺序：
剖面、严酷度和容差：
工装与控制点：
仪器与不确定度：
前后功能基线：
中止条件：
允许损伤：
失败与异常处理：
结论适用范围：
不构成的标准或认证声明：

检查理解

  1. 开发试验、资格鉴定和验收试验有什么区别？
  2. 温箱空气温度为什么不能代表器件已经稳定？
  3. 自定义喷淋为什么不能获得IP等级？
  4. 为什么环境试验顺序会影响结论？
  5. 超限样件为什么不能默认继续飞行？
