电源树与信号接线

接线不是按颜色把线连起来，而是把BOM中的电气设计转换成逐针可验证的连接表。每一根线必须同时回答“从哪里来、到哪里去、承载什么、参考谁、允许多少电压和电流”。

从电源树到逐线连接表

本篇只完成设计和工艺规划，不剪线、不压接、不焊接。 电源树、逐线连接表、禁止连接矩阵和施工图全部复核通过后，才进入后续加工。

本篇最小术语

术语 含义
VBAT 未经低压稳压的动力电池母线，实际电压随电池串数和荷电状态变化
GND 电路参考地或电源回流端；名称相同不代表任意设备之间可无条件连接
稳压供电电路（BEC，Battery Eliminator Circuit） 把动力电压转换为5伏、9伏等受控电源轨
通用异步收发器（UART，Universal Asynchronous Receiver/Transmitter） 常见异步串行接口，通常包含发送、接收和参考地
通用串行总线（USB，Universal Serial Bus） 可同时承载数据和5伏供电的接口，是否允许与其他电源并存需查硬件资料
全球导航卫星系统（GNSS，Global Navigation Satellite System） 通过卫星信号提供位置、速度和时间的导航系统
TX/RX 发送（Transmit）/接收（Receive）；必须确认标签按本端还是对端命名
Pin 1 连接器制造商定义的第一针，必须连同观察面和锁扣方向记录
线规 导体截面积或美国线规（AWG，American Wire Gauge），不能只看绝缘外径
逻辑电平 数字信号高低电压范围，不等于供电电压名称
启动浪涌 上电瞬间为电容和负载启动提供的短时电流
回灌 电流从一个电源输出、信号脚或未预期路径流回另一个电源
环路面积 电流去程和回程围成的面积，影响磁场和噪声耦合
共模范围 接收器允许信号对本地参考地整体偏移的范围
假负载 在规定频率和功率下代替天线吸收射频能量的测试器件
排流线 与电缆屏蔽层接触、便于端接的导线，不等同于普通信号地

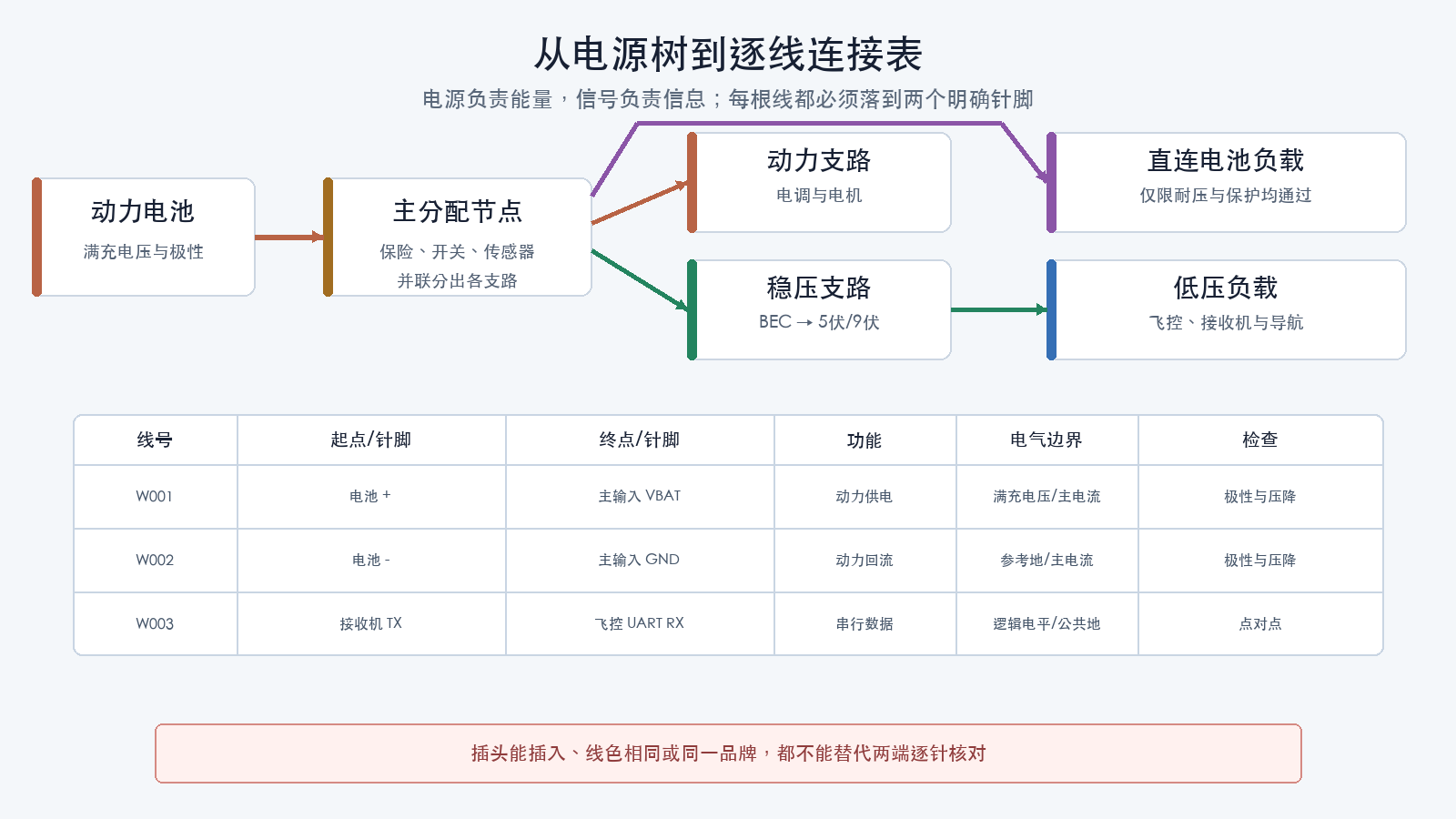

先画两张图

电源树

电源树记录能量从电池到各电源轨和负载的路径：

动力电池
├── 主连接器 → 电流传感器/电源分配 → 电子调速器 → 电机
├── 电源模块/BEC → 5伏轨 → 飞控、接收机、GNSS
└── 独立BEC或受控输出 → 图传、摄像头、载荷

这只是结构示例。实际系统可能把电源分配、四合一电调、BEC和传感器集成在同一板上，也可能有冗余电源。

每个节点记录：

节点 上游 标称/最坏电压 预期负载 导线/连接器 开关或保护 量测点
VBAT 电池 待填 待填 待填 待填 待填
5伏 BEC 待填 待填 待填 待填 待填
9伏 BEC 待填 待填 待填 待填 待填

信号连接图

信号图记录数据或控制路径，不把供电隐含在接口名中：

接收机 TX → 飞控 UART RX
接收机 RX ← 飞控 UART TX
飞控电机输出 → 电调控制输入
GNSS TX → 飞控 RX
GNSS RX ← 飞控 TX
磁力计 SDA ↔ 飞控 SDA
磁力计 SCL ↔ 飞控 SCL

TX和RX标签有两种常见语义：有的标注设备自身发送/接收方向，有的线束图按对端功能命名。只有两端资料能确定是否交叉。

建立逐线连接表

推荐字段：

线号 起点设备/针脚 终点设备/针脚 功能 方向 电压/电平 线规 颜色/标签 检查
W001 电池正极 主输入VBAT 动力供电 电池→机体 满充电压 待填 红/VBAT+ 待填
W002 电池负极 主输入GND 动力回流 机体→电池 参考地 待填 黑/VBAT- 待填
W003 接收机TX 飞控某UART RX 串行数据 接收机→飞控 待填 待填 标签 待填

颜色只是辅助识别。每根线仍应有线号或端点标签，特别是排线内部颜色重复、厂商线色不一致或需要交叉时。

逐线表还应自动或人工生成一张禁止连接矩阵：对每个针脚列出除设计端点外的全部针脚和电源轨。后续检查不是只测相邻针，而是验证该针与所有不应连接网络之间不存在非设计路径。

从两端资料核对针脚

对每个插头分别截取或抄录：

  • 资料标题和版本；
  • 连接器名称；
  • 观察面；
  • Pin 1位置；
  • 每针名称；
  • 输入/输出方向；
  • 允许电压和逻辑电平；
  • 保留脚和禁止连接脚。

然后逐行建立映射。不能把一端的针脚顺序直接复制到另一端。

四合一电调排线

飞控与四合一电调之间常见信号包括：

  • 电机命令M1至M4；
  • 电调遥测；
  • 电流采样；
  • 电池电压采样；
  • 地；
  • 可能存在的电池电压或稳压电源。

同为8针、10针或同厂套装也不代表定义一致。需要确认：

  • 两端观察面是否相反；
  • 飞控端和电调端电源方向；
  • 排线是否直通或内部交叉；
  • 哪一端提供电源；
  • 采样比例由哪块板决定；
  • 空脚是否真的未连接；
  • 线束额定电压和电流是否足够。

错误排线可能把电池电压送入低压信号脚。外形可插入不是安全证据。

主电源回路

主电源正负极应：

  • 使用满足设计电流和温度的导线与连接器；
  • 走线尽量短且形成较小回路面积；
  • 远离磁力计和敏感模拟线；
  • 有独立机械固定；
  • 不以PCB焊盘承担插拔力；
  • 在任一活动结构、锐边和桨盘之外；
  • 极性清晰、不可被遮挡；
  • 电池端裸露触点始终防短路。

正负主线可以在允许弯曲半径下靠近或绞合，以减小磁场和环路面积，但不能因此让绝缘承受过度扭转或让粗线拉扯焊盘。

输入电容

输入电容通常并联在靠近高电流开关级的VBAT与GND之间。安装时确认：

  • 电容量、耐压、等效串联电阻和温度规格；
  • 正负极；
  • 引线长度与位置；
  • 外壳不会被机架挤压；
  • 引线和焊点有绝缘及固定；
  • 失效时不会直接伤及电池或其他线束。

电容不是修复错误电源布局、过长主线或耐压不足的通用补丁。

稳压电源与多路供电

对每个稳压轨记录：

  • 稳压器输入来源；
  • 输出电压、误差和瞬态；
  • 持续与峰值电流；
  • 哪些焊盘共享同一稳压器；
  • 哪些外设在启动时有浪涌；
  • 是否可由软件开关；
  • USB、电源模块和外部BEC是否允许同时存在；
  • 是否具有反向电流阻断；
  • 掉电设备是否可能通过信号线寄生供电。

不要并联两个普通BEC输出以“增加电流”，除非两者明确支持均流或冗余并联。输出电压的微小差异可能导致一个电源向另一个回灌。

当USB、BEC或电池的并存规则未知时，分开测试，不进行组合上电。

接收机和串行外设

串行连接至少需要确认：

  • 供电电压；
  • 公共参考地；
  • 飞控发送端到外设接收端；
  • 外设发送端到飞控接收端；
  • 逻辑电平；
  • 是否需要反相器；
  • 是否为半双工、单线或双线；
  • 端口是否耐受外设在飞控掉电时保持高电平。

不要仅凭“UART”判断电气兼容。串行协议、逻辑电平和信号方向是不同层面。

I²C、SPI与CAN

I²C

集成电路总线（I²C，Inter-Integrated Circuit）通常共享数据和时钟线。检查：

  • 供电和逻辑电平；
  • 上拉电阻由谁提供；
  • 地址冲突；
  • 总线长度和线束电容；
  • 接头和分支；
  • 公共地。

SPI

串行外设接口（SPI，Serial Peripheral Interface）通常包含时钟、主发从收、主收从发和片选。片选不能随意并接，较长外接线束也可能不适合高速SPI。

CAN

控制器局域网（CAN，Controller Area Network）通常要求：

  • CAN_H和CAN_L成对布线；
  • 总线两端具有正确终端；
  • 支线长度受控；
  • 节点共模范围和参考地符合设计；
  • 连接器针脚与供电明确。

不能把“测得CAN_H与CAN_L之间约某个电阻”作为所有拓扑的统一放行条件；终端数量、是否上电和测量位置都会影响结果。

模拟信号

电压、电流、模拟视频和部分传感器容易受压降、地电位差和开关噪声影响。

布线时：

  • 明确测量参考地；
  • 让高电流回流不要经过敏感信号地路径；
  • 让模拟线远离电机相线、主电源开关环路和电感；
  • 需要屏蔽时按系统设计处理屏蔽端接，不凭经验两端随意接地；
  • 不把电池电压误接到VBAT_SENSE、CUR或其他模拟输入；
  • 记录传感器量程和比例由哪块硬件决定。

电机三相线

每台电机的三根相线连接到对应电调通道。记录：

  • 电机位置；
  • 电调通道；
  • 三根实际连接顺序；
  • 焊点或连接器编号；
  • 导线长度与固定点。

在没有位置传感器且厂商允许时，转向可在后续通过交换任意两相或软件设置调整。本专题不接桨、不发电机命令，也不因预期转向而猜测电机编号。

摄像头和视频发射机

模拟视频常见路径为：

摄像头视频输出 → 飞控视频输入 → 飞控视频输出 → 视频发射机视频输入

数字视频系统可能通过专用线束直接连接，并另有串行控制。检查：

  • 视频制式和信号路径；
  • 摄像头与图传输入电压；
  • 图传功耗和稳压轨能力；
  • 图传控制信号电平；
  • 摄像头、飞控和图传的参考地；
  • 射频天线已经正确连接；
  • 图传散热条件。

部分射频发射设备在没有匹配天线或假负载时通电可能损坏。是否允许、允许多久和允许何种功率，只能按具体设备资料判断。

后续施工时的分段复核

进入后续焊接和压接篇后，每完成一个子系统，暂时停止加工并执行：

  1. 对照逐线表做端点核对；
  2. 从板端和外设端各读一遍针脚；
  3. 检查供电方向和电压；
  4. 检查公共地；
  5. 检查相邻焊盘和裸露导体；
  6. 检查线束弯曲和应力；
  7. 拍摄能看清端点的照片；
  8. 把实物状态更新到竣工连接表。

设计连接表和竣工连接表必须区分。若施工中改变端口、线色或路由，先重新完成兼容性判断，再更新记录。

接线放行条件

  • 电源树每个节点有上游、下游和量测点；
  • 每根线有唯一端点映射；
  • 每根线的全部禁止连接网络已经列出；
  • 两端观察面和Pin 1均已记录；
  • 所有电源线的电压、极性、方向和载流有依据；
  • 所有信号线的协议、电平、方向和参考地明确；
  • USB、BEC和电池并存规则明确；
  • 主回路与敏感信号布线分离；
  • 电机位置与电调通道已记录；
  • 视频发射机天线和散热前提明确；
  • 实际修改已反映到竣工连接表。

本清单全部通过并冻结为施工版后，才能剪线、压接或焊接。施工中出现任何端口、线规、线色、走向或电源来源变化，立即停止并重新评审受影响项目。
