线束压接与连接器装配

压接是通过受控塑性变形，让端子的导体压接区与绞合导线形成电气和机械连接。可靠压接不是“用钳子把金属片夹紧”，而是端子、导线、剥线长度、模具、压接高度和检验共同组成的工艺。

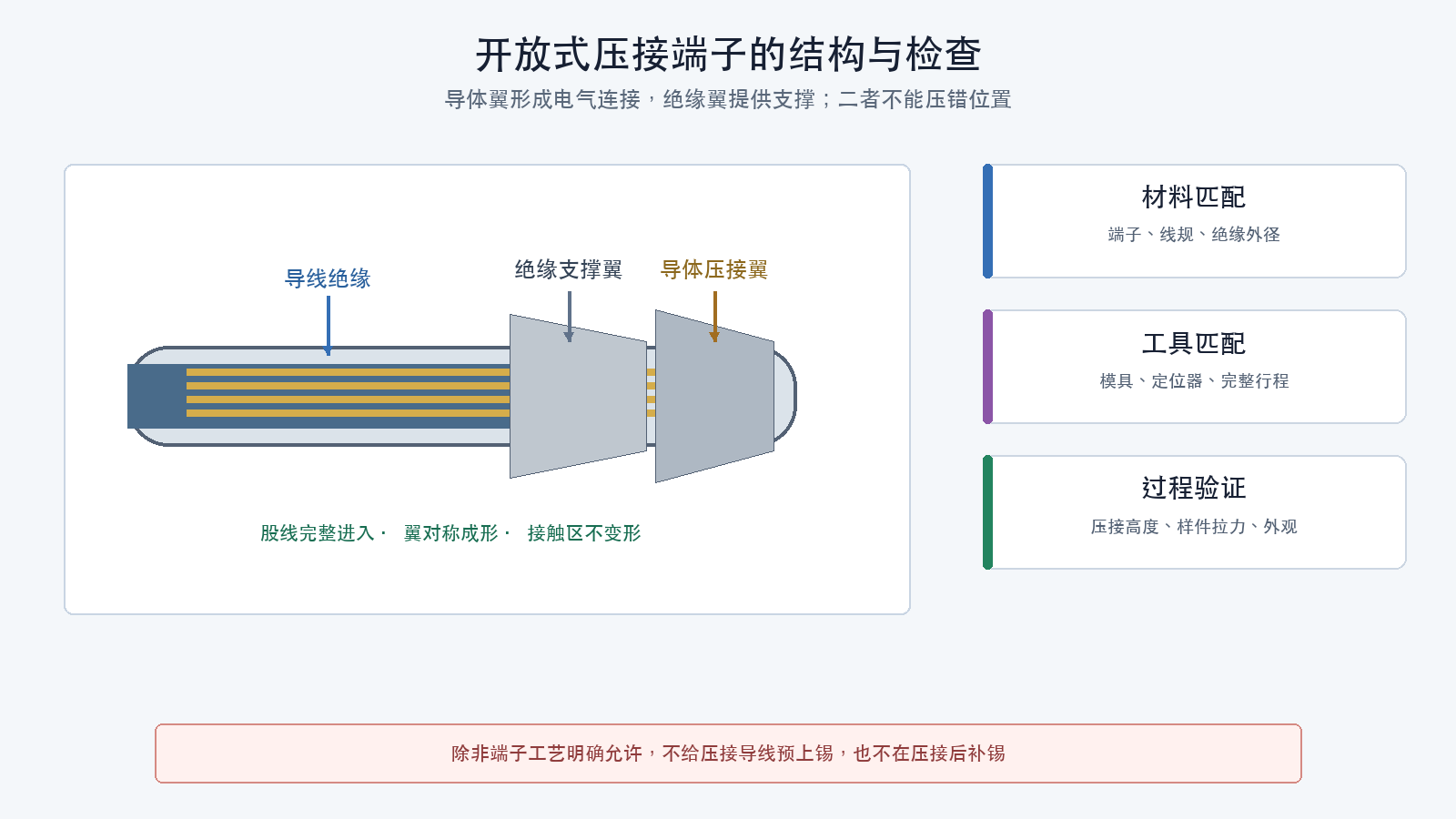

开放式压接端子的结构与检查

先识别完整连接系统

一个线束连接通常包含：

  • 板端连接器；
  • 线端壳体；
  • 公端或母端接触件；
  • 导线；
  • 锁扣、二次锁或后壳；
  • 应力释放和保护材料；
  • 对应压接、插入和退针工具。

日本压着端子制造株式会社（JST，Japan Solderless Terminal）是制造商名称，不是单一插头规格。外形相近的不同系列可能具有不同间距、端子、额定电流、锁扣和工具。

开始前记录：

项目 需要确认
连接器系列 完整系列和针数
壳体料号 公母端、颜色或键位版本
端子料号 与壳体和板端匹配
导线 导体截面积、股数、绝缘外径和材料
剥线长度 端子制造商规定
压接工具 工具、模具、定位器和设置
检验要求 压接高度、外观、保持力和电气测试
观察面 Pin 1、锁扣面和针号方向

只知道针距仍不足以选择端子和工具。

开放式压接端子的两个区域

常见开放式压接端子具有：

  1. 导体压接翼：包覆裸露铜丝，形成主要电气和机械连接；
  2. 绝缘支撑翼：包覆绝缘外皮，降低弯曲和拉力传到导体压接区的程度。

正确状态不是把两组翼都压在裸铜上，也不是让导体翼只夹住绝缘。

剥线长度过短

  • 部分导体落在绝缘支撑区；
  • 导体压接区填充不足；
  • 电阻和拉脱风险增加。

剥线长度过长

  • 裸铜伸出端子；
  • 相邻针脚短路风险增加；
  • 绝缘支撑翼可能压不到绝缘；
  • 导线在端子出口形成无保护弯折点。

不给压接导线预上锡

对普通开放式压接端子，除非制造商工艺明确允许，不对绞合导线预上锡，也不在压接后加锡“保险”。

焊锡可能：

  • 阻止股线按模具设计压实；
  • 沿线芯爬升并形成刚性段；
  • 在振动和弯折处产生应力集中；
  • 掩盖不合格压接；
  • 改变端子尺寸和入壳状态。

NASA-STD-8739.4A明确禁止对已经浸锡的绞合线实施其规定范围内的压接。普通项目虽不因此自动受该标准约束，但其失效机理同样值得采用。

剥线

  1. 选择与导线规格相符的剥线孔或刀具设置；
  2. 按端子资料设定剥线长度；
  3. 垂直取下绝缘，不用拉扯扭断股线；
  4. 在放大条件下检查铜丝；
  5. 不把散开的股线强行扭成过紧束；
  6. 发现割伤、缺股或镀层损伤时重新剥线。

剥线工具应切断绝缘而不明显压伤、刮伤或减少导体截面。

压接工具与模具

优先使用端子制造商指定的工具、模具、定位器和压接设置。通用钳只有在项目通过样件验证其结果满足端子要求时才能使用。

错误组合可能造成：

  • 压接高度过高，端子松脱；
  • 压接高度过低，股线被切伤或端子开裂；
  • 接触区变形，无法入壳或可靠插合；
  • 绝缘翼刺穿外皮；
  • 端子弯曲，插入后接触位置偏移。

棘轮闭合只能证明工具完成了一个行程，不能证明端子、线规、定位和最终压接正确。

压接步骤

  1. 核对端子、导线和工具；
  2. 用同批材料制作工艺样件；
  3. 把端子放入正确模位和方向；
  4. 轻合工具，让端子保持但尚未变形；
  5. 将导线插到规定位置；
  6. 确认导体和绝缘分别位于对应压接翼；
  7. 完成整个工具行程；
  8. 取出时不扭曲接触区；
  9. 放大检查；
  10. 按工艺要求测量压接高度和做样件拉力验证。

正式线束的轻拉检查不是破坏性拉力试验。它只能发现明显未锁定或极差连接，不能替代按规定速度、夹持和限值执行的样件拉力测试。

压接外观检查

检查：

  • 所有股线都进入导体压接区；
  • 导体翼对称成形，没有开裂；
  • 绝缘翼支撑外皮但未切穿；
  • 裸铜暴露量符合端子规范；
  • 端子接触区没有压扁、扭曲或污染；
  • 端子前端、锁止片和止挡结构完整；
  • 导线从端子轴向平直离开；
  • 没有飞边、毛刺和散落股线。

具体压接高度、拉力和容许外观由端子制造商资料或项目适用标准给出，不能用本篇图片估算数值。

端子资料没有给出适用导线、剥线、工具、压接尺寸和验证要求时，不自行建立可飞行线束工艺。改用制造商预压成品线束，或由具备对应工具和工艺能力的供应方制作。样件数量、拉力值、加载速度和复验频率必须来自端子资料、适用标准或经批准的项目工艺，不能由本篇统一指定。

入壳

先定义观察面

针脚图最常见的错误不是看错数字，而是把：

  • 插合面；
  • 导线进入面；
  • 板端顶视图；
  • 板端底视图

互相混淆。

在线束表和照片中明确写出观察面，并标记Pin 1和锁扣方向。必要时先用空壳和放大照片画出镜像关系。

插入端子

  1. 检查端子和壳体无损伤；
  2. 按针号逐根插入；
  3. 感受或听到锁止；
  4. 对每根导线做轻柔回拉，确认端子不会退出；
  5. 安装二次锁；
  6. 检查端子前端处于规定位置；
  7. 给壳体加不遮挡锁扣的线束标识。

不得用表笔、针或不匹配金属件直接捅入接触簧片。连接器厂商通常要求使用匹配对接件或测试转接件，避免使接触部位变形。

退针与重装

退针需要对应工具和方向。强行拉线可能：

  • 拉断导线；
  • 掀起端子锁止片；
  • 损坏壳体；
  • 让端子表面产生划伤；
  • 留下无法可靠锁定的连接。

退针后分别检查端子和壳体。锁止结构已经变形时，更换端子或壳体；不要依靠掰回去和胶粘维持。

成品线和转接线也要验收

预制线束不能跳过检查。核对：

  • 两端完整料号；
  • 线长和导线规格；
  • 观察面和Pin 1；
  • 每针实际连通关系；
  • 是否存在交叉、并接或未连接线；
  • 屏蔽层和排流线的端接位置；
  • 压接和锁扣外观；
  • 是否与资料版本一致。

相同针数、相同外壳或同一套装中的排线，也可能存在不同线序。

线束电气检查

所有电源断开并确认电容安全放电后：

  1. 先短接表笔，记录表笔电阻和蜂鸣行为；
  2. 使用连接器测试转接件；
  3. 按连接表逐针检查目标端点；
  4. 按禁止连接矩阵，检查该针与全部不应连接的针脚、电源轨、屏蔽和机架无意外低阻路径，而不只检查相邻针；
  5. 轻微弯曲线束和连接器尾部，观察读数是否跳变；
  6. 记录未连接针、屏蔽和公共地的设计状态；
  7. 不把导通蜂鸣当作载流能力证明。

在带有电子元件的完整电路中，保护二极管、电阻和电容会形成并联路径。此时应结合原理图和电阻变化判断，必要时隔离线束后再测。

应力释放

线束固定点应让：

  • 插拔力作用于连接器壳体，不作用于导线；
  • 振动和摆动不直接传到端子；
  • 弯曲发生在允许区域；
  • 连接器锁扣仍可操作；
  • 线束可维修，不必剪断固定件附近的导线；
  • 扎带和套管不会压伤同轴线或细导线。

应力释放不能通过把导线拉紧实现。导线应有受控余量，但不能形成会进入桨盘或摩擦锐边的松环。

线束放行表

线束编号 端子/壳体 导线规格 压接检查 入壳保持 点对点 全部禁止网络隔离 结论
待填 待填 待填 待填 待填 待填 待填 通过/不通过

检查理解

  1. 为什么“JST插头”不足以确定端子和工具？
  2. 导体压接翼和绝缘支撑翼分别承担什么作用？
  3. 为什么棘轮压接钳完全闭合仍不能证明压接合格？
  4. 插合面和导线进入面的针号为什么可能呈镜像？
  5. 为什么正式线束的轻拉检查不能替代样件拉力试验？
  6. 预制排线为什么仍要逐针检查？
