姿态传感器与估计器异常¶

飞行器“自己倾斜”“地平线跳变”或“姿态漂移”可能来自传感器测量、安装方向、振动、电磁干扰、时间同步、估计器状态、控制输出或真实机体运动。只看姿态图无法区分这些路径。

本节沿着实体运动到估计状态的链条逐层定位，不把估计器告警自动当成估计器算法缺陷。

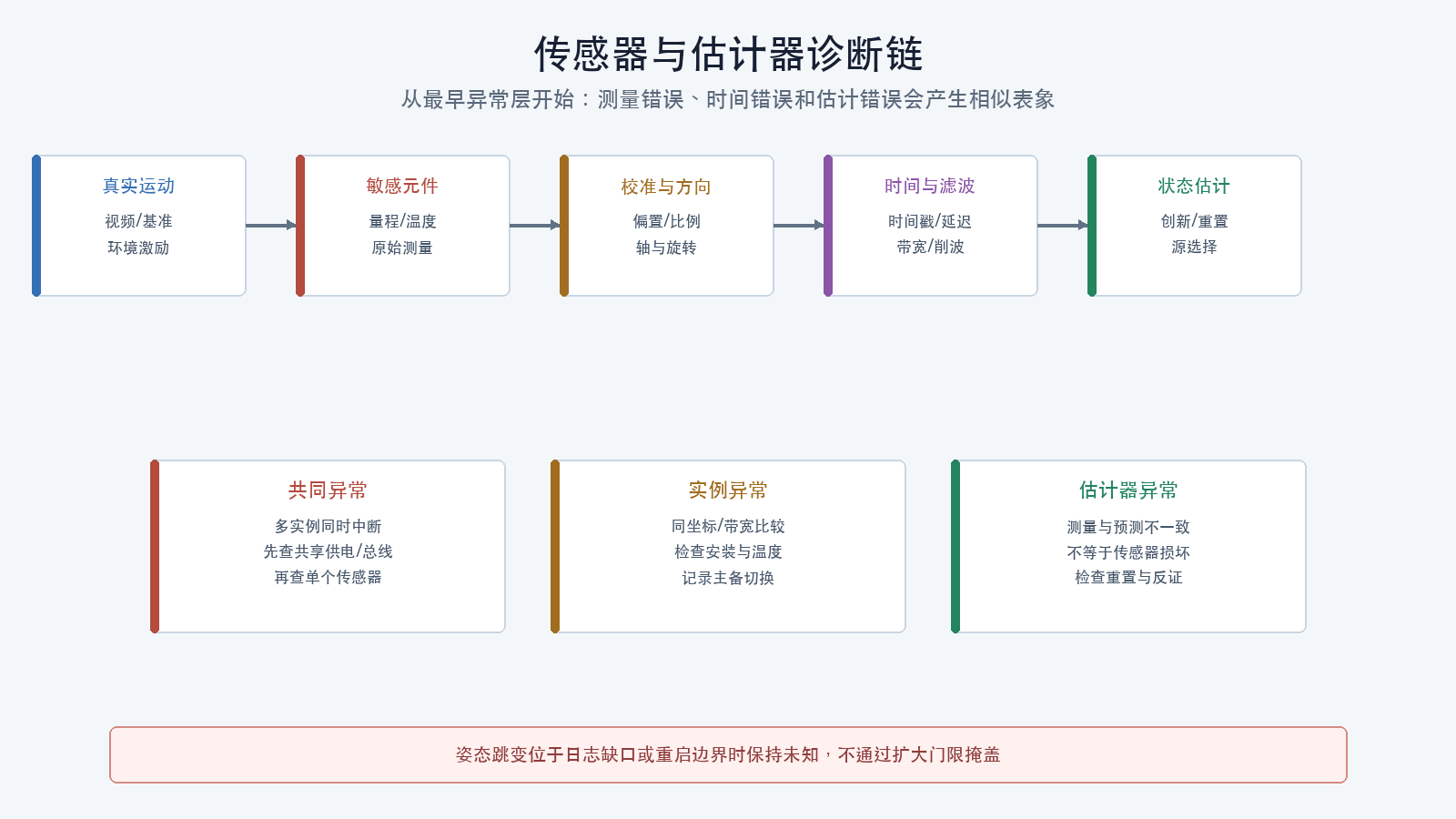

传感器与估计器诊断链

前提条件¶

已完成证据保全和日志质量门禁；
已固定机体坐标、飞控安装方向和传感器实例；
已知日志字段是原始、校准后、滤波后还是估计后数据；
涉及撞击、进水、过热或异常振动时，飞行批准保持阻断；
地面复现全部拆桨并固定飞行器；
不通过关闭传感器健康检查或增大创新门限推进测试。

诊断链¶

真实机体运动
→ 传感器敏感元件
→ 电源与总线传输
→ 方向、比例、偏置和温度补偿
→ 滤波与时间戳
→ 多传感器一致性
→ 状态估计
→ 姿态/速度/位置输出
→ 控制器命令

每一层都可能产生相似表象。应找出最早出现异常的层级。

先定义现象¶

现象	需要量化
静止漂移	轴、速率、持续时间、温度和上电时间
瞬时跳变	幅度、时间、是否伴随重置或传感器切换
持续倾斜	目标与实际、加速度、姿态、输出和环境
航向旋转	磁场、GNSS航向、偏航角速度和模式
高度突变	气压、GNSS高度、测距、垂向加速度和气流
传感器不一致	实例、轴、偏差、温度、振动和错误计数
估计器告警	原始消息、状态标志、创新、一致性和重置

“漂”“抽风”“姿态不对”不能作为测试输入。

传感器层检查¶

身份与安装¶

记录：

传感器型号、实例和主备关系；
飞控与外置传感器安装方向；
机体坐标定义；
固件中的旋转配置；
固定、减振、线束接触和壳体间隙；
最近拆装、撞击或更换。

用已知方向的小角度手动动作验证轴和符号。飞行器静止在水平基准上时，界面模型、原始加速度和姿态应与定义一致。

电源与总线¶

检查：

传感器供电轨和参考地；
总线错误、超时、重试和复位；
连接器、焊点和线束应力；
高负载或温度变化时错误是否增加；
多个传感器是否同时中断。

多个不同传感器在同一时刻停止更新，优先考虑共享电源、总线、处理器或时间戳，而不是多个敏感元件同时损坏。

量程、削波和饱和¶

确认：

实际量程设置；
原始值是否到达量程边界；
削波计数是否增加；
撞击、起降和稳定飞行窗口是否分开；
采样率和滤波是否足以捕捉峰值。

削波后的波形不能还原真实峰值。增加滤波也不能修复已经在传感器量程处截断的数据。

温度与偏置¶

记录从冷启动到稳定温度的：

传感器温度；
零偏；
静止输出；
估计器状态；
校准或补偿状态。

如果异常只在特定温度出现，应在无桨、受控温度范围内重复，不能用手工加热或超出器件条件的方法快速复现。

时间戳与延迟¶

状态估计不仅需要数值正确，还需要时间正确。检查：

不同传感器时间基准；
样本时间与接收时间；
队列积压和延迟；
时间跳变、重复或乱序；
固件配置的传感器延迟；
地面站显示是否额外平滑或延迟。

若传感器值本身合理但时间错位，估计器可能产生创新突增、重置或相位滞后。不能通过任意平移曲线让结果“看起来对齐”。

多传感器一致性¶

多惯性测量单元（IMU，Inertial Measurement Unit）或多导航传感器系统应比较：

同一物理量的幅值和方向；
采样、滤波和量程差异；
温度；
错误计数；
主传感器选择和切换时间；
切换前后的状态连续性。

备用传感器曲线不同不一定代表故障，可能来自安装位置、滤波或更新率不同。比较前先转换到同一坐标系和带宽。

估计器层检查¶

常见实现包括扩展卡尔曼滤波器（EKF，Extended Kalman Filter），但不同平台的状态、创新和故障标志不能逐字互译。

保存并分析：

健康与故障状态；
传感器融合选择；
创新或残差及其一致性指标；
状态方差或等效置信信息；
重置计数、重置量和发生时间；
主估计器或传感器切换；
模式变化和失效保护动作；
对控制器发布的最终状态。

创新增大表示测量与预测不一致，不直接说明测量一定错误。模型、时间、坐标、环境和其他传感器都可能造成不一致。

固定诊断步骤¶

定义现象、轴、时间和模式；
选择异常前、异常中、异常后的窗口；
核对日志质量和字段实例；
对齐真实动作、原始传感器、校准值和估计状态；
检查电源、总线、时间戳、温度、量程和削波；
比较主备传感器；
标记估计器告警、重置和切换；
对齐目标、估计状态和执行器响应；
写出至少两个假设；
优先在静止、手动小角度、SITL或HITL中验证；
单一变量纠正后重复相同低风险测试；
根据改动范围决定回退层级。

典型分流¶

界面地平线方向错误¶

先检查安装旋转和轴映射，再检查校准。若手动向右倾斜时界面向左，属于方向链问题，不应通过调PID修复。

上电后静止姿态缓慢变化¶

比较陀螺仪零偏、温度、校准状态和估计器融合。确认飞行器是否真正静止、是否受到桌面振动或气流。

动力增加时姿态开始异常¶

同步检查：

原始惯性数据和削波；
电机转速或输出；
电源轨；
飞控安装和线束接触；
磁场与电流；
估计器创新和重置。

该现象可能同时涉及振动、电源和磁干扰，不能只归因于“算法不稳”。

姿态突然跳变¶

查找：

估计器重置量；
传感器切换；
时间戳中断；
总线错误；
飞控重启；
撞击或真实快速运动；
日志dropout。

跳变恰好位于日志缺口边界时，保持未知。

四平台证据入口¶

Betaflight 2026.6.2¶

核对飞控板方向、陀螺仪实例、校准和状态；
Blackbox中对齐原始/滤波陀螺仪、加速度、姿态、目标和输出，具体字段取决于日志配置；
检查削波、异常噪声和传感器错误；
先排除机械振动和安装问题，再讨论滤波或控制。

Betaflight主要面向人工操纵多旋翼，不能套用导航平台的估计器字段和判据。

INAV 9.1.0¶

区分基础姿态传感器与用于导航的磁力计、气压计、GNSS和测距；
保存传感器状态、校准、姿态、导航估计、模式和Blackbox字段；
先确认基础姿态是否健康，再定位导航融合；
动力相关磁干扰应结合电流和油门条件检查。

ArduPilot Copter 4.7.1¶

保存IMU、姿态、估计器、错误、消息和模式相关日志；
比较目标姿态与实际姿态，区分估计异常和控制跟踪异常；
审查振动、削波和多个IMU实例；
使用固定版本EKF状态、创新和重置字段解释估计器事件；
不因预解锁提示而关闭检查。

PX4 v1.17.0¶

保存ULog中的传感器、估计器状态、创新、重置、姿态和事件信息；
核对多个传感器实例和选择器状态；
使用固定版本定义解释估计器健康和失效保护；
Flight Review图表用于定位，原始ULog用于复核；
缺少高频主题时不判断传感器噪声频谱。

低风险复现¶

静止重复性¶

拆桨并固定；
从已知温度状态上电；
不触碰飞行器，记录初始化和静止段；
重复至少一次；
比较偏置、温度、健康状态和重置；
断电并保存日志。

已知方向动作¶

使用可重复的水平和角度基准；
每次只绕一个轴缓慢运动；
标记动作开始、保持和返回；
检查原始值、姿态和界面方向；
不执行快速甩动或撞击。

单一外设对照¶

只有证据指向共享总线、电源或外设干扰时，才在断电后移除一个非必要外设，并保留连接前后配置和接线照片。移除飞行必需传感器后的结果只能用于分流，不能直接形成可飞配置。

通过标准¶

传感器身份、方向、实例、量程和时间基准明确；
原始、校准、滤波和估计数据没有混用；
电源、总线、温度、振动和削波已检查；
估计器告警、重置和切换与时间线对应；
至少两个假设有支持证据和反证；
低风险复现可重复或明确说明无法复现；
纠正措施后完成静止和已知方向回归；
若改变安装、传感器或固件，已确定A/B2及后续回退范围。

本篇通过只表示传感器与估计器诊断资料完整，并完成规定的低风险回归；不签发装桨、解锁或复飞授权。

停止条件¶

传感器或飞控过热、进水、破损或供电异常；
手动动作可能使电机转动或载荷释放；
轴、单位、实例或时间戳无法确认；
关键窗口发生dropout或削波；
需要关闭估计器检查、增大门限或强制选择不健康传感器；
为复现姿态异常需要装桨或飞行，但没有专项测试卡；
同时改变传感器、安装、滤波和参数。

恢复措施¶

撤销临时诊断改动，回到旧批准基线作差异核对；
重启并确认参数持久化；
重做传感器方向、静止健康、校准和模式前置检查；
若改变飞控安装或传感器，回到A层；
若改变减振、线束或机架，至少回到B2；
按影响分析决定是否重做C层最小飞行；
若旧基线本身含故障，另建纠正候选并完成分层回归；
事故级事件在10关闭前保持阻断。

诊断记录模板¶

以下分域字段必须与统一证据模型合并使用：

现象、轴和时间：
传感器实例、方向和量程：
原始/校准/滤波/估计字段：
电源与总线：
温度与偏置：
削波与振动：
时间戳与延迟：
估计器创新、重置和切换：
H1及反证：
H2及反证：
低风险复现：
纠正措施与回归：
日志适用性：Q0 / Q1 / Q2 / Q3
因素清单（逐项填写角色、证据状态、证据索引、反证和纠正状态）：
最低回退层级：
残余限制：
当前飞行批准：阻断 / 部分恢复 / 恢复
批准范围、批准人与到期条件：

检查理解¶

为什么估计器创新增大不等于某个传感器必然损坏？
多个传感器同时停止更新时应优先检查什么？
为什么削波数据不能通过后处理恢复真实峰值？
如何区分姿态估计跳变和真实机体快速运动？
修改飞控安装方向后为什么必须回到更低层级复核？
