模拟器目标机型到自组机反向标定¶

本篇提供一条可执行的反向标定流程：选择Uncrashed、Liftoff或TRYP FPV中的一台固定内置机型，把它的操纵响应定义为目标，再让一架使用Betaflight的自组多旋翼在安全包线内逐层逼近。

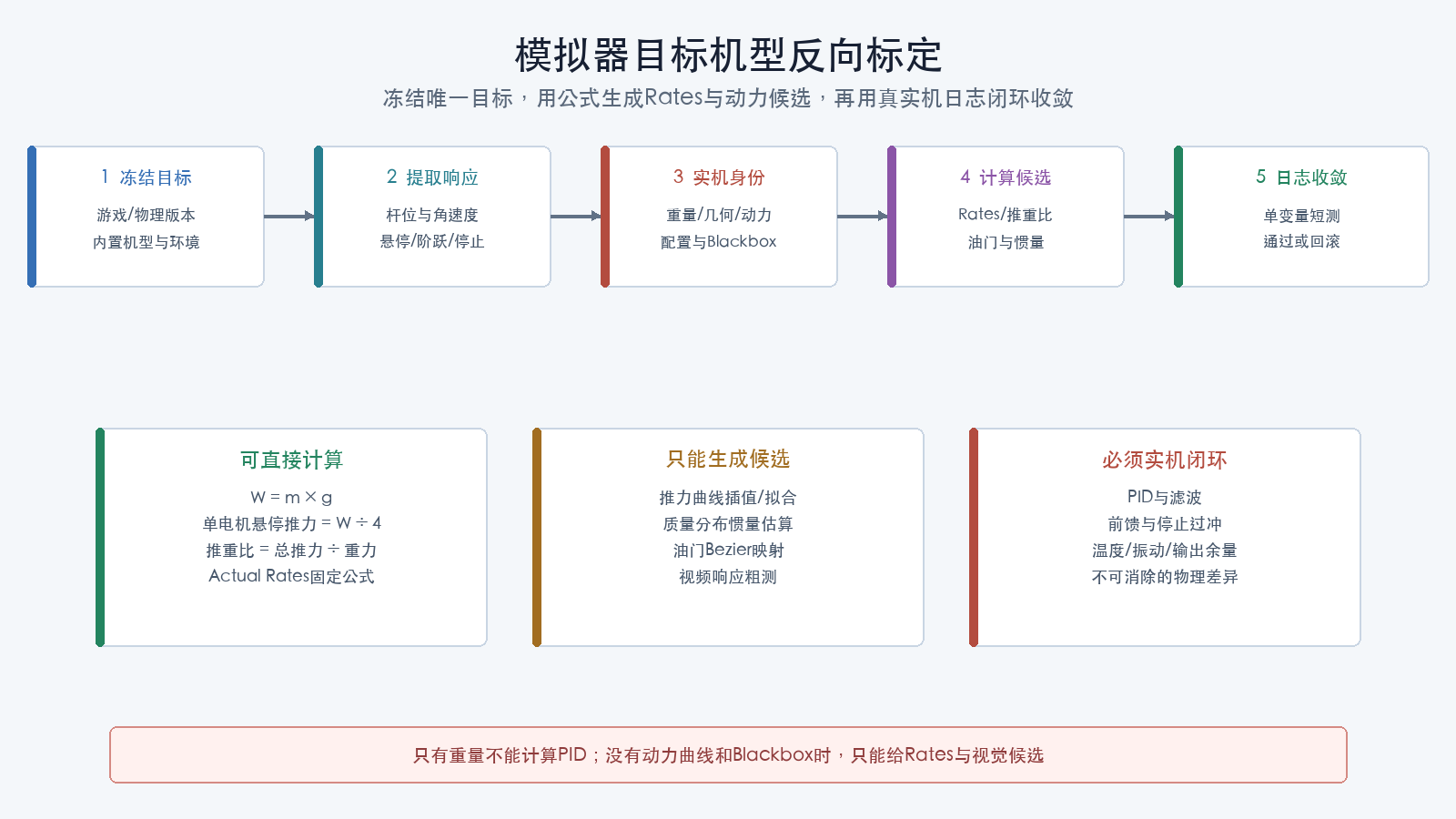

模拟器目标机型反向标定工作流

本方法不承诺把不同物理模型变成完全相同的飞行器。它要回答三个更具体的问题：

哪些手感可以直接换算成Betaflight参数；
哪些参数可以由称重和动力台架生成候选值；
哪些控制参数必须通过Blackbox和短测迭代，不能由重量或电机Kv直接计算。

本文固定Betaflight 2026.6.2。公式来自该标签源码；其他版本必须重新核对Rates、油门曲线、简化调参和日志字段。

先给出结论¶

项目	能否直接计算	正确方法
Actual Rates曲线	可以	由Center Sensitivity、Max Rate和Expo精确计算
重量、悬停单电机推力	可以	由整机质量和重力计算
静态推重比	可以	由动力台架最大推力和整机质量计算
候选悬停电机命令	可以近似	对动力台架推力曲线插值或拟合
滚转、俯仰、偏航惯量	可以粗略估算	按部件质量和相对重心位置计算
PID、滤波和前馈最终值	不能仅凭规格计算	从合格基线开始，用Blackbox闭环响应逐项迭代
桨洗、阻力、延迟和能量保持	只能测量后逼近	标准动作、同步录像、日志和环境控制

重量是必要输入，但不是完整模型。250 g只能说明重力约为2.45 N；它不能说明电机多快建立推力、机体多难停止旋转、图传延迟多少或机架在哪个频率共振。

进入本篇的门禁¶

真实机必须已经完成：

无桨总体验收；
B1动力组合台架；
动力系统台架与受防护装桨地面验证中的B2受防护整机地面验证；
C层基线悬停；
机械、RPM回传、滤波、温度和Blackbox质量检查；
当前配置备份和可验证回滚；
当次D层参数试飞授权。

如果真实机还没有稳定基线，本篇只能用于整理目标、计算Rates和建立记录表，不能直接生成可试飞PID。

第1步：冻结唯一目标¶

一轮标定只选择一台目标机型。填写：

模拟器：
游戏版本或构建号：
物理版本：
内置机型完整名称：
机型是否被修改：
控制器：
控制器校准日期：
Rates模型与三轴参数：
相机角度：
水平/垂直FOV：
宽高比与分辨率：
帧率与垂直同步：
风、重力和环境设置：
目标模式：
记录日期：

游戏更新、物理版本变化、机型修改或控制器重新校准后，旧目标不再视为同一基线。

为什么只能先选一款游戏¶

三款模拟器的电机、螺旋桨、阻力、桨洗、碰撞和控制器实现不同。即使它们都有同名“三寸自由式”机型，也不表示：

相同重量产生相同惯量；
相同PID数值具有相同控制效果；
相同油门杆位产生相同推力；
相同相机角度产生相同速度感。

先把一个目标闭环，再为其他游戏分别建立Profile和记录，不求一个真实机参数同时匹配所有游戏。

第2步：从模拟器提取目标响应¶

优先读取游戏直接显示的Rates、重量、动力和相机参数。游戏没有导出遥测时，用固定帧率录像和相同遥控器输入测量外部行为。

目标测试条件¶

使用计划控制真实机的同一遥控器；
遥控器端不增加Expo或混控；
游戏内重新校准中位和端点；
关闭风或固定同一风场；
固定相机角度、FOV、分辨率和帧率；
使用同一内置机型和电池状态；
显示杆位叠加或同步录制遥控器动作；
每个动作至少重复三次。

目标动作卡¶

动作	输入	提取量
中心小幅滚转	`10%`稳定杆量	中心灵敏度近似值
半杆滚转	`50%`稳定杆量	中段角速度
满杆滚转	`100%`稳定杆量	最大滚转角速度
半杆俯仰	`50%`稳定杆量	俯仰中段角速度
满杆偏航	`100%`稳定杆量	最大偏航角速度
快速半杆阶跃	中位快速到`50%`并保持	上升时间、延迟和过冲
快速回中	`50%`快速回中	停止时间和回弹
定高悬停	调整到稳定高度	目标悬停杆位
悬停后短时加油	固定增量、固定持续时间	爬升趋势和油门响应
松油门滑行/转弯	固定初速和动作	阻力、惯量和能量保持

游戏不显示角速度时¶

使用清晰可辨的完整翻滚或偏航：

平均角速度 ω ≈ 360° × 完整旋转圈数 N ÷ 持续时间 Δt

例如，录像中两圈完整滚转用时0.90 s：

ω ≈ 360 × 2 ÷ 0.90 = 800 °/s

使用达到稳定转速后的中间完整圈，不把起始加速和末尾停止混入稳定角速度。帧率为120 fps时，持续时间可以由帧数计算：

Δt = 经过帧数 ÷ 120

该方法适合估计稳定角速度，不适合精确计算最初几十毫秒的响应。上升时间和输入延迟优先使用游戏遥测；没有遥测时只能作为分级比较。

第3步：采集真实三寸机身份¶

最小数据集¶

带电池起飞重量：
轴距：
机架布局：True-X / Deadcat / Squashed-X / 其他
重心相对几何中心的位置：
电机完整型号、定子尺寸和Kv：
螺旋桨厂商、型号、直径、螺距和叶数：
电池串数、容量、重量和实测内阻：
电子调速器型号、固件和PWM频率：
飞控型号、陀螺仪和安装方式：
接收机协议和数据包速率：
图传、眼镜/屏幕和刷新率：
相机角度：
Betaflight version：
Betaflight status：
Betaflight diff all：
无风悬停油门：
动力台架推力/电流/RPM/电压曲线：
基线Blackbox：

质量分布表¶

只记录总重量无法估计转动惯量。至少记录主要部件：

部件	质量	相对重心前后`x`	左右`y`	上下`z`
电池	项目测量	项目测量	项目测量	项目测量
四个电机	分别测量	项目测量	项目测量	项目测量
相机/图传	项目测量	项目测量	项目测量	项目测量
飞控/电调	项目测量	项目测量	项目测量	项目测量
机架与线束	项目测量	估算分布	估算分布	估算分布

质量使用千克，位置使用米。坐标原点取整机重心。

第4步：计算重量、悬停推力和推重比¶

重力¶

W = m × g

W：重力，单位牛顿；
m：带电池整机质量，单位千克；
g：标准重力加速度，取9.80665 m/s²。

250 g三寸机：

m = 0.250 kg
W = 0.250 × 9.80665 ≈ 2.452 N

悬停单电机推力¶

水平悬停、四电机近似均匀承担载荷时：

T_hover_motor = W ÷ 4

示例：

T_hover_motor = 2.452 ÷ 4 ≈ 0.613 N

若动力台架使用克力（gf），四轴机可直接用：

单电机悬停推力 ≈ 整机质量克数 ÷ 4
250 g ÷ 4 = 62.5 gf

真实机存在重心偏移、机架气动干扰和电机差异，Blackbox中的四电机命令不一定完全相等。

最大静态推重比¶

R_TW = 四电机最大静态总推力 ÷ 整机重力

使用克力和克时：

R_TW = 4 × 单电机最大推力(gf) ÷ 整机质量(g)

若单电机最大静态推力为350 gf：

R_TW = 4 × 350 ÷ 250 = 5.6

该值只表示当前电池电压和台架条件下的静态余量，不等于飞行中的动态推力，也不能直接给出PID。

第5步：由推力曲线估算悬停电机命令¶

电机Kv只能粗略给出空载转速：

空载转速 n_0 ≈ Kv × 电压

带桨转速、推力和电流不能仅由Kv计算。必须使用同一电机、桨、电池电压和电子调速器设置的动力台架曲线。

表中的归一化命令u必须与Betaflight实际有效电机命令建立对应。普通电调测试器的“20%”可能使用不同端点、协议或输出映射，不能未经校准直接当作u=0.20。

线性插值¶

假设台架得到：

归一化电机命令`u`	单电机推力
`0.20`	`25 gf`
`0.40`	`80 gf`
`0.60`	`160 gf`
`0.80`	`250 gf`
`1.00`	`350 gf`

目标悬停推力62.5 gf位于25和80 gf之间：

u_hover ≈ u_1 + (T_hover - T_1) ÷ (T_2 - T_1) × (u_2 - u_1)

代入：

u_hover ≈ 0.20 + (62.5 - 25) ÷ (80 - 25) × (0.40 - 0.20)
        ≈ 0.336

候选悬停电机命令约为34%。这只是静态候选，最终使用实机悬停Blackbox复核。

幂函数拟合¶

有五个以上有效测试点时，可拟合：

T(u) = a × u^b
ln(T) = ln(a) + b × ln(u)

用最小二乘求出a和b后：

u_hover = (T_hover_motor ÷ a)^(1 ÷ b)

不得把不同电池电压、不同桨或不同PWM频率的数据混在同一次拟合中。拟合残差大、存在失步或高命令区明显饱和时，停止使用该模型。

第6步：估算质量分布与转动惯量¶

把主要部件近似为点质量：

I_roll  ≈ Σ m_i × (y_i² + z_i²)
I_pitch ≈ Σ m_i × (x_i² + z_i²)
I_yaw   ≈ Σ m_i × (x_i² + y_i²)

m_i：第i个部件质量，单位千克；
x_i、y_i、z_i：相对整机重心的位置，单位米；
结果单位为kg·m²。

该估算适合：

判断俯仰惯量是否明显大于滚转惯量；
比较两种电池安装位置；
解释为什么同重量机体停止响应不同；
为Pitch Tracking和Pitch Damping的后续日志判断提供背景。

它不适合直接计算Betaflight P、I、D。机架板、线束和外壳是连续分布质量，电机推力建立还包含电子调速器、电机、螺旋桨和电池动态。

第7步：计算并对齐Actual Rates¶

若目标内置机型显示Actual Rates，直接复制同一模型和三轴参数。Betaflight 2026.6.2对单轴的固定源码公式可写为：

Betaflight Actual Rates和油门曲线实际入口

App操作入口为“PID调参”→“Rate配置文件设置”：

确认当前Rate Profile；
把Rate类型切换为Actual；
分轴填写中央灵敏度、最大角速率和Expo；
在Rates预览中核对中心、半杆和满杆曲线；
保存并重启，再确认Profile与数值没有改变。

截图来自App 2026.6.2虚拟模式，页面中的70/670/0.00只展示字段位置。

ω(x) = C × x + (M - C) × |x| × [E × x^5 + (1 - E) × x]

x：归一化摇杆位置，范围-1至1；
C：Center Sensitivity，单位°/s；
M：Max Rate，单位°/s；
E：Expo，范围0至1；
ω：目标角速度，单位°/s。

该写法适用于常规的M ≥ C配置；固定源码在M < C时会把M - C对应的增量钳制为零，不允许按负增量外推。

该公式满足：

ω(1) = M
中心附近曲线斜率 = C

示例：

C = 100 °/s
M = 800 °/s
E = 0.40
x = 0.50

ω(0.5)
= 100 × 0.5 + 700 × 0.5 × [0.4 × 0.5^5 + 0.6 × 0.5]
≈ 159.4 °/s

目标不显示参数时反求候选¶

先测：

满杆角速度得到M ≈ ω(1)；
小杆量角速度估算中心斜率C；
再用一个中间杆位反求Expo。

对正杆位0 < x < 1：

A = [ω(x) - C × x] ÷ [(M - C) × x]
E = (A - x) ÷ (x^5 - x)

视频测量误差可能使E超出0至1。此时不强行截断，应增加重复次数或改用Rates转换器拟合多个点。

目标使用Betaflight Rates、Quick Rates或其他模型时，不把三个字段按名称直接填入Actual Rates。优先在目标游戏和Betaflight使用同一种模型；否则按10%/50%/100%三个以上杆位拟合曲线。

第8步：建立候选油门曲线¶

Betaflight 2026.6.2使用：

thr_mid：希望悬停出现的摇杆位置；
thr_hover：该摇杆位置映射到的飞控油门输出；
thr_expo：悬停点两侧曲率。

如果目标模拟器机型在45%油门杆位悬停，而真实机台架和Blackbox显示约34%输出可以悬停，第一版候选为：

thr_mid   = 45
thr_hover = 34
thr_expo  = 0

固定版本源码使用两段二次Bezier曲线，通过(0,0)、(thr_mid,thr_hover)和(1,1)，因此悬停点可以同时指定输入坐标和输出坐标。thr_expo只在完成悬停点验证后逐步调整。

最大动力过强¶

如果目标机型的满油门响应明显弱于真实机：

先取得目标机型公开的推力/推重比，或者在具有已知距离和时间基准的模拟场景中标定爬升响应；
从真实机动力台架曲线确定目标最大推力对应的电机命令u_limit；
先使用Rate Profile中的SCALE型throttle_limit生成候选；
重新测量悬停点、输出余量、温度和控制权；
不把motor_output_limit当作普通手感旋钮。

SCALE保留完整摇杆行程并缩放驾驶员油门命令；CLIP保留低段映射但截断高段。两者都不能保证推力按同一百分比变化，因为真实推力曲线非线性。

目标没有可追溯动力数据、已知尺度或可重复爬升基准时，不计算throttle_limit_percent，只记录“目标满油门较弱”的主观差异。

第9步：PID和前馈为什么没有直接公式¶

角速度环面对的是完整被控对象：

飞控计算延迟
→ 电子调速器与电机响应
→ 螺旋桨推力建立
→ 机体转动惯量和阻力
→ 陀螺仪测量与滤波延迟

即使已知质量、惯量和静态推力，也仍缺少电机时间常数、动态推力、结构模态、滤波相位和执行器饱和。模拟器内部控制器也不一定等同于Betaflight 2026.6.2。

因此：

公式用于建立Rates、油门和物理能力候选；
PID从当前构型的已验证默认值或适用预设开始；
最终值由真实机Blackbox闭环响应决定；
游戏PID数值不直接写入真实飞控。

第10步：用Blackbox计算响应差异¶

对同一轴、同一杆位和同一动作，记录：

setpoint：目标角速度；
gyro：实际角速度；
P、I、D和前馈输出；
四电机命令；
油门、电压和RPM；
时间戳和dropout。

上升时间¶

t_r = t_90 - t_10

t_10：gyro首次达到目标幅值10%的时间；
t_90：gyro首次达到目标幅值90%的时间。

过冲¶

OS% = (ω_peak - ω_target) ÷ |ω_target| × 100%

稳态误差¶

在目标保持稳定的选定时间窗：

e_ss = mean(setpoint - gyro)

归一化均方根跟踪误差¶

NRMSE = sqrt[Σ(setpoint_i - gyro_i)² ÷ N] ÷ max(|setpoint|)

比较前后必须使用同一轴、杆位、动作持续时间、电池条件和日志采样条件。目标模拟器只有视频而没有遥测时，不把视频估计和Blackbox精度写成同等级证据。

第11步：把差异映射到参数¶

先固定Rates和油门候选，再判断控制器。每轮只改一个维度。

Betaflight PID简化滑块和具体轴值入口

在App中先选定PID Profile，再使用Damping、Tracking和Stick Response等简化滑块形成单变量候选。截图中的1.00及P/I/D/F值为虚拟示例，不复制到实体机。

观察到的差异	优先参数	修改方向	必须先排除
中心附近比目标敏感	Center Sensitivity	降低	中位抖动、双重Expo
中心附近比目标迟钝	Center Sensitivity	提高	死区过大、输入滤波异常
满杆角速度不同	Max Rate	直接对齐目标	电机饱和、Rate Limit
中心和满杆一致，半杆不同	Expo	调整中段曲率	Rates模型不同
悬停杆位低于目标	`thr_mid/thr_hover`	把目标杆位映射到实机悬停输出	电压和载荷不一致
满油门明显强于目标	`throttle_limit=SCALE`候选	按推力曲线降低	动力台架数据缺失
动作初段落后，稳定段能跟上	Stick Response/前馈	小幅提高	RC平滑、链路速率、Rates变化
动作初段抢先或过冲	Stick Response/前馈	降低或增加适当平滑	停止段D不足
整个动作持续落后且有输出余量	Tracking/P与I	小幅提高	电机饱和、过度滤波
快速回中后回弹	Damping、I-term Relax和前馈	先查饱和与前馈，再评估Damping	坏桨、噪声、失步
持续风或重心偏移下保持差	Drift-Wobble/I	小幅提高	机械重心和电机差异
高频振荡或电机温升异常	Tracking/Damping/滤波	回滚并处理噪声	不得继续追目标手感
俯仰明显比滚转难停止	Pitch Damping	日志确认后小幅提高	俯仰惯量、饱和和相机干扰

使用简化调参滑块时，第一轮单项候选变化不超过当前值的5%，只是保守测试增量，不是通用最终值。每次落地后复核日志、温度、振动和输出余量；没有改善就回滚，不连续叠加多个“也许有效”的改动。

第12步：完整三寸机算例¶

目标¶

模拟器：示例
目标内置机型：固定三寸机型
Rates：Actual
Roll Center Sensitivity：100 °/s
Roll Max Rate：800 °/s
Roll Expo：0.40
目标悬停杆位：45%
目标半杆滚转：约159 °/s
目标滚转上升时间：0.13 s
目标停止过冲：5%

真实机¶

带电池重量：250 g
单电机最大台架推力：350 gf
悬停所需单电机推力：62.5 gf
推重比：5.6
插值得到候选悬停输出：33.6%

第一版候选¶

Betaflight选择Actual Rates；
Roll输入100/800/0.40；
设置thr_mid=45、thr_hover=34、thr_expo=0；
PID、滤波和前馈保持已验证基线；
不立即限制最大油门，因为目标最大推力尚未形成可信测量；
执行半杆滚转阶跃并保存Blackbox。

第一轮结果¶

假设实机：

半杆稳定角速度：158 °/s
上升时间：0.18 s
过冲：3%
电机输出有余量
无高频振荡
温度通过

判断：

Rates已经匹配，不再修改Center Sensitivity、Max Rate或Expo；
稳定角速度正确但动作初段较慢；
过冲低且输出有余量；
第一候选优先小幅提高Stick Response/前馈，而不是提高Max Rate。

若修改后上升时间变为0.15 s、过冲变为5%且温度与噪声仍通过，可保留为下一轮候选。若过冲升至12%或出现电机尖锐活动，则立即回滚。

此算例演示的是判断顺序，不是向所有三寸机推荐100/800/0.40、thr_hover=34或任何前馈数值。

收敛标准¶

项目可以把以下值作为初始“手感比较目标”，不能替代安全放行：

指标	初始比较目标
直接输入的Rates字段	与目标完全一致
实测`10%/50%/100%`角速度	与目标差异不超过`±5%`
上升时间和停止时间	与目标差异不超过`±15%`
过冲	与目标差异不超过`5`个百分点
悬停杆位	与目标差异不超过`3`个百分点
主观重复评分	同一操作者、盲化顺序、至少三轮结果一致

出现以下任一情况，即使手感更接近也判为不通过：

高频或低频持续振荡；
电机、电子调速器或电池温度超过批准限值；
DShot错误、失步、削波或Blackbox dropout；
代表性动作中电机长期饱和；
需要关闭安全检查或减弱Failsafe；
机械、滤波或日志身份发生未记录变化。

交付记录¶

目标模拟器与固定版本：
目标内置机型：
目标Rates与视觉设置：
目标动作视频和测量表：
真实机身份与带电池重量：
质量分布与惯量估算：
动力台架曲线与拟合方法：
悬停推力和推重比计算：
候选Rates：
候选油门曲线：
基线PID/滤波/前馈：
每轮唯一修改：
Blackbox文件：
上升时间、过冲、停止时间和NRMSE：
温度、振动和输出余量：
不可消除差异：
最终Profile与恢复文件：
结论：未测试 / 阻断 / 通过 / 不通过 / 无效 / 不适用

检查理解¶

为什么带电池重量不能直接计算PID？
为什么电机Kv不能代替动力台架推力曲线？
Actual Rates的哪些参数分别决定中心斜率、满杆角速度和中段曲率？
为什么稳定角速度正确但动作初段落后时，不应继续提高Max Rate？
为什么目标手感达到后，真实机安全证据仍可以否决该参数？
